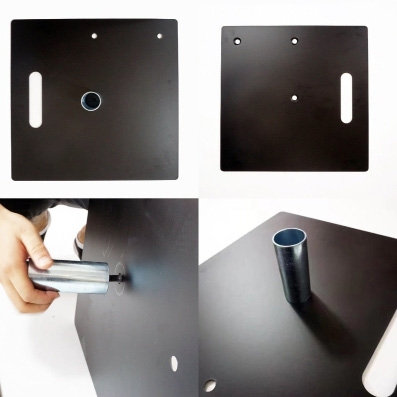

Placas de base de aço com pintura preta e pesos adicionais para sistema de tubos e cortinas
50 Rever
* Altura total do sistema * Largura de cada seção *Tipo e peso do tecido * Layout reto, angular ou fechado * Acesso público ao redor da instalação * Fluxo de ar interno ou exposição ao vento externo
As placas de base suportam os montantes e estabilizam a estrutura independente. Cada montante deve ser instalado sobre uma base compatível, com a placa posicionada plana sobre uma superfície adequada.
Tamanho (pol.)
Tamanho (mm)
Grosso (mm)
Peso (kg)
14″ × 16″
356 × 405
4
2.55
15″ × 15″
380 × 380
4
4.60
18″ × 18″
450 × 450
5
7.46
18″ × 18″
450 × 450
8
12.0
18″ × 18″
450 × 450
10
14.5
20″ × 20″
500 × 500
5
9.50
20″ × 20″
500 × 500
8
13.8
20″ × 20″
600 × 600
5
14.8
24″ × 24″
600 × 600
10
27.8
Configurações mais altas e tecidos mais pesados geralmente exigem uma solução de estabilidade mais substancial. Pesos adicionais podem ser usados quando especificado, mas adicionar peso não torna automaticamente segura uma configuração inadequada. As placas de base devem permanecer niveladas, desobstruídas e protegidas de movimentos acidentais. Para uma explicação mais detalhada dos fatores envolvidos, veja como calcular o peso base de aço ou alumínio.
