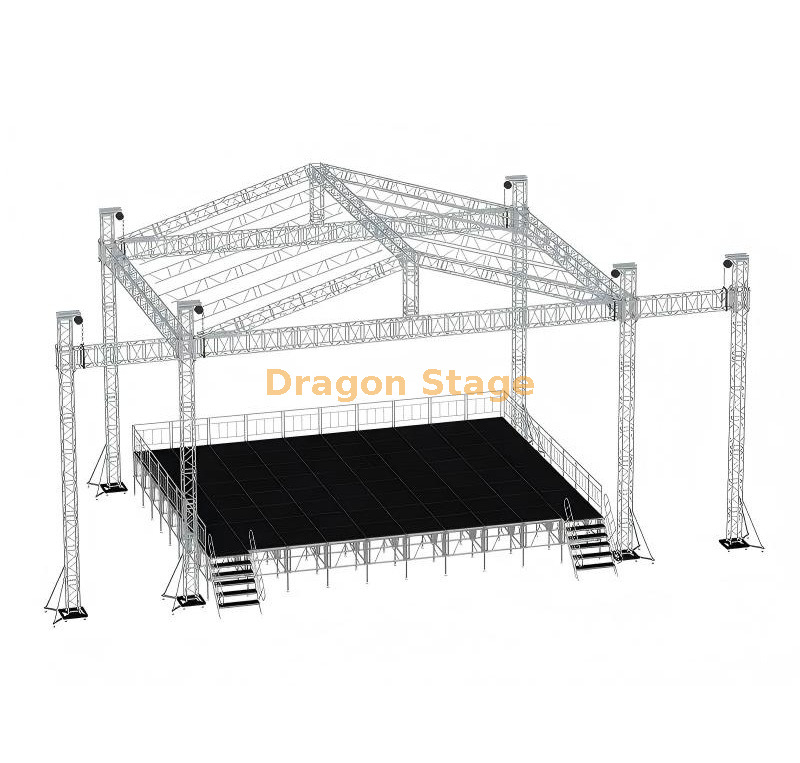

Treliças de telhado de alto-falante de palco de matriz de linha para venda sistema de treliça de alto-falante de alumínio ao ar livre para evento 10x6m
Construídas para oferecer versatilidade, durabilidade e integração perfeita, essas treliças oferecem a solução perfeita para suspender alto-falantes line array, criando uma experiência sonora envolvente para o seu público.
Volume de embalagem: 13cbm
Peso da embalagem: 1800kg
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 10,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Vito de 6,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 5,20 m de escada treliça | 4 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 126.16 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
linha sistema de alumínio do fardo do telhado do orador da fase da disposição de 10x6x7m
1. Introdução
A produção moderna de eventos ao ar livre exige estruturas de alta visibilidade que possam lidar com as enormes cargas de sistemas de áudio profissionais. O sistema de treliça de suporte de alto-falante externo de alumínio DragonStage 10x6x7m é uma solução desenvolvida especificamente para festivais de médio a grande porte, comícios políticos e concertos itinerantes. Apresentando uma área de 10m x 6m e um alcance vertical de 7m, este sistema fornece uma cobertura profissional de teto em forma de A, ao mesmo tempo que integra asas de alto-falante dedicadas de 2 metros para suspensão de line array. 5 Para gerentes de produção, esse sistema representa um equilíbrio perfeito entre escala estrutural expansiva e modularidade de implantação rápida.
2. Desafios da indústria e soluções profissionais
O principal desafio do equipamento externo é a suspensão segura de equipamentos de áudio pesados em alturas significativas. À medida que os alto-falantes são movidos para fora da estrutura principal do palco para melhorar a visão, o centro de gravidade muda e a carga do vento se torna uma variável crítica de segurança.
DragonStage enfrenta esses desafios por meio de um projetado com precisão. sistema de bloco de manga de ponta .6 Utilizando alumínio 6082-T6 de alta resistência e componentes de treliça quadrada CS289x289, a estrutura mantém uma rigidez excepcional sob cargas dinâmicas. O sistema inclui 16 estabilizadores longos e bases de aço resistentes para garantir uma ampla área de cobertura, neutralizando a alavancagem criada por conjuntos de linhas pesadas nas asas laterais. Essa abordagem de “suporte no solo” permite que o teto e os alto-falantes sejam montados na altura da cintura e elevados com segurança usando guinchos manuais de 2 toneladas, reduzindo significativamente os riscos associados ao trabalho suspenso (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principais recursos e benefícios operacionais
A treliça de telhado de concerto de 10x6m é um investimento em capacidade profissional, oferecendo recursos que simplificam requisitos complexos de aparelhamento.
Asas de suspensão Line Array integradas
Cada sistema está equipado com duas abas de alto-falante de 2 metros de largura. 7 Estes não são apenas complementos, mas estão estruturalmente integrados ao sistema de torre, permitindo a suspensão de conjuntos de linhas fora da área do palco. Este design elimina obstáculos de áudio do palco, proporcionando aos artistas mais espaço e ao público vistas desobstruídas. O uso de tubos principais de 50x3,0mm garante que as asas possam suportar o estresse vertical de equipamentos de áudio profissionais (Fonte: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Proteção contra todos os climas e equipamento modular
Proteger equipamentos caros de som e iluminação é fundamental. Este sistema inclui uma cobertura de PVC de alta tensão e retardante de chamas (disponível em azul ou cores personalizadas). 8 O design da estrutura em A garante uma drenagem eficiente da água, evitando o efeito de 'acumulação' que pode levar à falha estrutural durante chuvas fortes. Além disso, todos os componentes são certificados pela TUV , atendendo aos padrões internacionais de segurança para estruturas temporárias e garantindo que o seu evento esteja em conformidade com os regulamentos globais do local (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é a largura total do sistema incluindo as asas? | O corpo principal tem 10m de largura, mais duas alas de 2m, perfazendo a largura estrutural total de 14m. |
| P: Qual é a capacidade de carga das talhas manuais? | Cada um dos 6 pilares (4 para o corpo principal, 2 para as asas) está equipado com um guincho manual de 2 toneladas. |
| P: A cobertura do telhado pode ser personalizada para minha marca? | Sim. Embora o azul seja o padrão, oferecemos cores personalizadas e opções de marca para o material de PVC. |
| P: Quanto espaço o sistema compactado ocupa? | Todo o kit 10x6x7m tem volume de embalagem de aproximadamente 13cbm e pesa 1800kg. |
5. Forte apelo à ação (CTA)
Leve a produção do seu festival para o próximo nível com um sistema de rigging construído para um som de classe mundial. Confie no DragonStage para obter a estabilidade que seus artistas exigem e a segurança que seu público merece.
Contate a equipe técnica da DragonStage hoje mesmo para um orçamento personalizado ou baixe nossos gráficos de carga estrutural para começar a planejar seu evento ao ar livre de 10x6m.
