peso da embalagem: 1900kg
volume de embalagem: 22cbm
| Item |
| Especificação (treliça quadrada) | Quantidade |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 12,00 m (frente) | 2 conjuntos | 3,00m | 50×3,0 | CS389×389 | 6 unidades |
| 2,00m | 50×3,0 | CS389×389 | 2 unidades |
| 1,00m | 50×3,0 | CS389×389 | 2 unidades |
| Viga de 10,00 m (lateral) | 2 conjuntos | 3,00m | 50×3,0 | CS389×389 | 4 unidades |
| 2,00m | 50×3,0 | CS389×389 | 4 unidades |
| 1,00m | 50×3,0 | CS389×389 | 0 unidades |
| Pilar de 8,00m | 4 conjuntos | 3,00m | 50×3,0 | CS389×389 | 8 unidades |
| 2,00m | 50×3,0 | CS389×389 | 4 unidades |
| 1,00m | 50×3,0 | CS389×389 | 0 unidades |
| cubo de feixe | Cubo torneira 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 10,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Treliça de escada de 6,20 m | 8 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 208.96 | 1pcs |

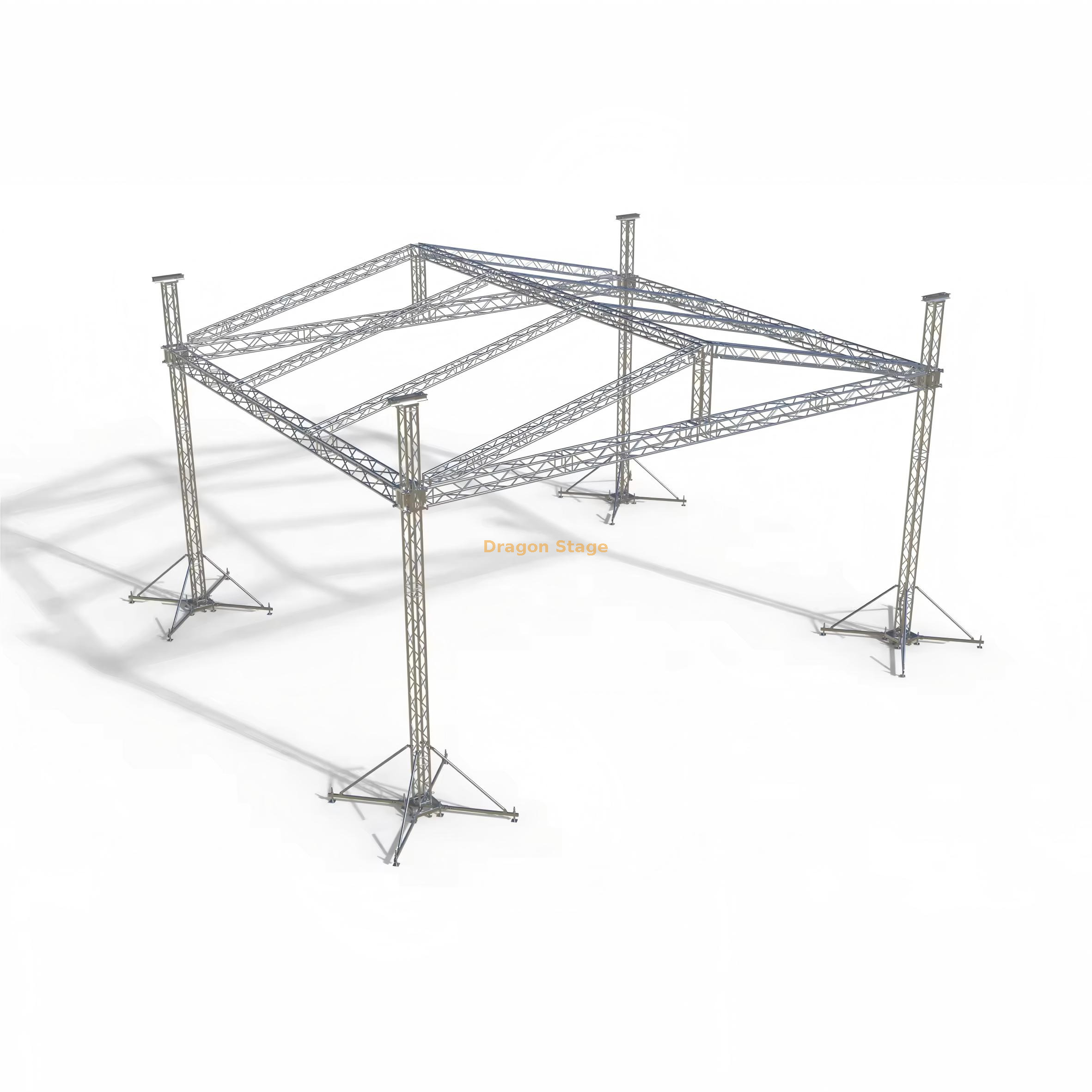

Sistema de telhado de treliça personalizado de 400 mm: 12m x 10m x 9m (39,4 pés x 32,8 pés) para concertos
Introdução: Treliça de espigão de tamanho médio ideal para implantação rápida
O Dragon Stage Custom de 400 mm (12m x 10m x 9m) sistema de telhado Spigot Truss oferece capacidade profissional e instalação rápida para concertos, eventos corporativos e configurações de palco em grande escala. Com de altura 9 m , este sistema de suporte de solo de quatro torres oferece excelente altura para iluminação, som e elementos visuais, enquanto a conexão Spigot simplifica a montagem, reduzindo significativamente o tempo de configuração em comparação com sistemas de parafusos.
Principais recursos e integridade estrutural
Perfil de treliça universal de 400 mm
Todo o sistema, incluindo vigas e pilares, utiliza a treliça quadrada CS389x389 (comercializada como Spigot Truss de 400 mm), garantindo compatibilidade de componentes e gerenciamento simplificado de estoque.
Resistência do material: Construído com tubos principais de 50 mm x 3,0 mm , proporcionando uma estrutura forte otimizada para vão de 12 metros.
Velocidade de conexão: O método de conexão Spigot permite a união rápida e sem erros de seções de treliça, ideal para eventos que exigem ciclos rápidos de configuração e desmontagem.
Pacote completo de torre de suporte terrestre
A estrutura de 12m x 10m é sustentada de forma confiável por quatro torres, cada uma equipada para elevação e estabilização vertical:
Equipamento de elevação: Inclui 4 conjuntos de talhas manuais de 2 toneladas (BA05) para elevação sincronizada até a altura total de 9m.
Componentes da torre: Completo com bloco de manga de espigão S , , base de aço S e seção superior S - todos padronizados para integração perfeita.
Estabilidade Extrema: Possui 16 estabilizadores longos , essenciais para aumentar a pegada de estabilidade desta estrutura, especialmente devido à sua impressionante altura de 9m.
Proteção contra intempéries e portabilidade
A estrutura oferece uma área coberta substancial de 208,96 m² (para a configuração 12m x 10m), oferecendo proteção crítica para artistas e equipamentos.
Cobertura de telhado: Uma cobertura de PVC durável está incluída, oferecendo resistência às intempéries na cor azul padrão ou opções personalizáveis.
Eficiência Logística: Com peso total de embalagem de 1.900 kg e volume de 22 CBM , o sistema é altamente transportável para empresas de turismo e aluguel.
Visão geral das especificações técnicas
| Dimensão | Medição | Equivalente métrico | Notas |
| Tamanho total do palco | 12m x 10m x 9m | 39,4 pés x 32,8 pés x 29,5 pés | Estrutura inclui 4 pilares de sustentação |
| Perfil de treliça | Treliça quadrada CS389x389 | Aprox. 400 mm x 400 mm | Perfil uniforme para todos os elementos |
| Tubo principal | 50 mm x 3,0 mm | 1,97 pol. x 0,12 pol. | Liga de alumínio de alta resistência |
| Tipo de conexão | Torneira (Acoplador Cônico) | Junção rápida e segura | Requer alfinetes e clipes |
| Mecanismo de elevação | Talha Manual BA05 | Capacidade de 2 toneladas (conjuntos x4) | Incluído para operação em torre |
| Peso da embalagem | 1900kg | 4.189 libras | Peso total do sistema |
Perguntas frequentes práticas para profissionais de palco
P: Por que uma conexão Spigot é usada em vez de uma conexão Bolt para esse tamanho de treliça?
R: As conexões tipo espigão são escolhidas para sistemas até este tamanho ( 12 m de extensão ) porque oferecem montagem e desmontagem significativamente mais rápidas . Embora as conexões aparafusadas proporcionem maior rigidez para vãos extremos (como 16m+), a treliça Spigot CS389x389 oferece um excelente equilíbrio entre capacidade de carga e eficiência de economia de tempo para eventos de médio a grande porte.
P: Qual é a vantagem de ter o mesmo perfil de treliça (CS389x389) para vigas e pilares?
R: Usar o mesmo perfil maximiza a intercambialidade e simplifica a logística . Ele permite peças de reposição mais fáceis, treinamento mais rápido para equipes de rigging e a opção de reconfigurar elementos em diferentes tamanhos de palco (como a configuração mencionada de 10m x 8m) com máxima flexibilidade.
P: As torres permitem que a treliça seja construída no solo e depois elevada?
R: Sim, este é um Sistema de Apoio Terrestre padrão . A combinação do bloco de manga espigão S , da talha manual e da seção de dobradiça é projetada especificamente para permitir que a grade principal seja montada horizontalmente perto do solo antes de ser lentamente elevada para sua posição operacional vertical.
