Peso da embalagem: 1650 kg
Volume de embalagem: 15cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 9,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 9,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 194.16 | 1pcs |

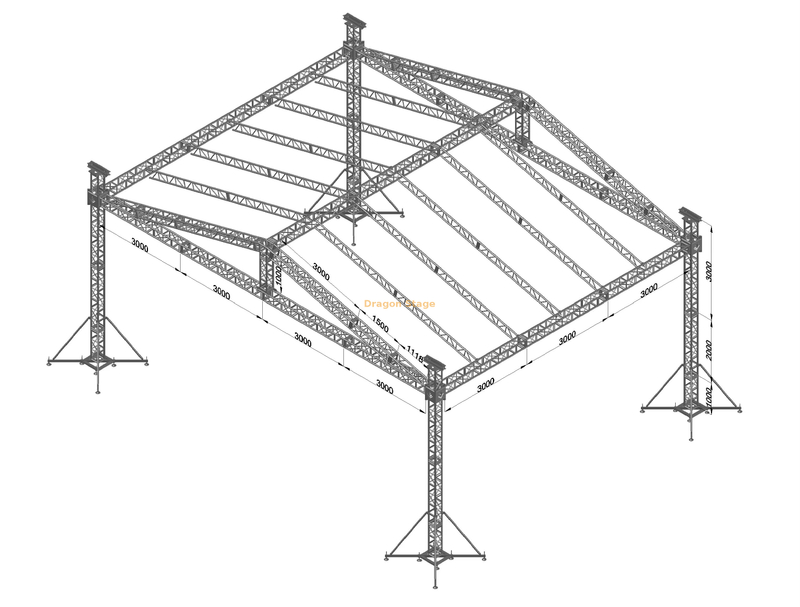

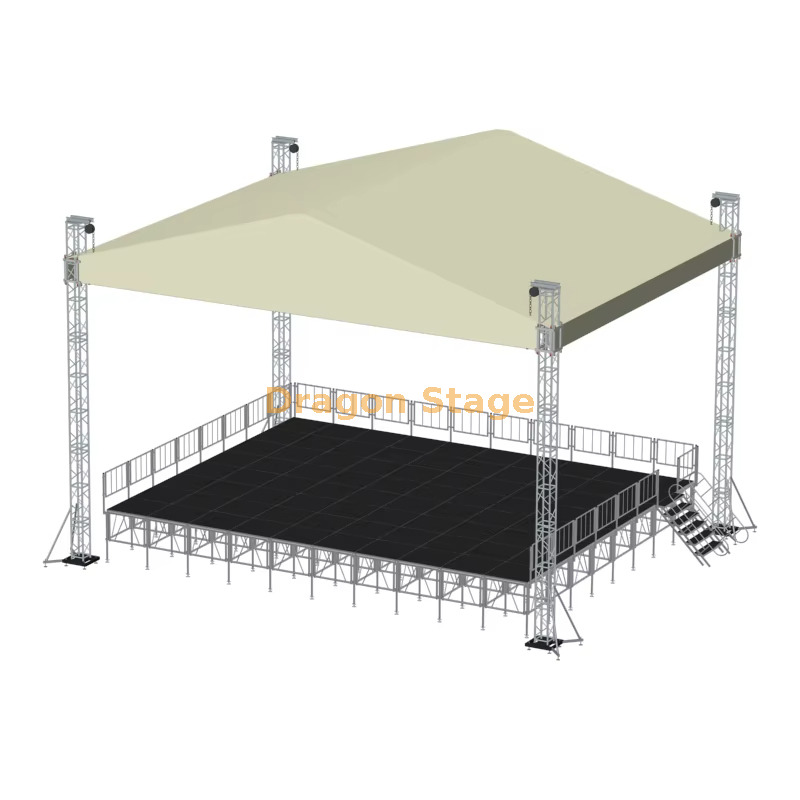

Fardo exterior profissional do evento da iluminação da prata do concerto de 12x9x6m
1. Introdução
A produção moderna de eventos requer uma base estrutural que seja esteticamente impressionante e tecnicamente intransigente. A treliça para eventos de iluminação prateada para concerto ao ar livre DragonStage 12x9x6m é uma solução versátil de médio a grande porte projetada para festivais, comícios corporativos e apresentações em turnê. Com vão frontal de 12 metros e profundidade de 9 metros, este sistema oferece mais de 100 metros quadrados de espaço coberto para apresentações. A folga vertical de 6 metros é otimizada para projetos de iluminação de alto impacto, proporcionando a altura necessária para luminárias de longo alcance e linhas de visão claras para o público.
2. Desafios da indústria e soluções profissionais
Para os gestores de produção, o principal desafio de um vão de 12 metros é garantir a rigidez estrutural sem adicionar peso excessivo que complica a logística. Além disso, o gerenciamento de cargas de vento em uma estrutura de 6 metros em ambientes externos é fundamental para segurança e aprovação regulatória.
DragonStage aborda esses desafios utilizando liga de alumínio premium 6061-T6 em um perfil de treliça quadrada reforçada. 1 Este material fornece uma relação resistência-peso excepcional, permitindo aparelhamento pesado enquanto mantém o sistema portátil. 2 Para garantir a estabilidade, nosso sistema de 12x9m apresenta um design robusto de torre de suporte de solo com bases de aço resistentes e estabilizadores ajustáveis. Esta configuração reduz o centro de gravidade e permite um nivelamento preciso em terrenos irregulares do festival. Por segurança, todo o conjunto foi projetado para ser montado no nível do solo e elevado usando um sistema de bloco de manga sincronizado, minimizando o trabalho em grandes altitudes (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
+1
3. Principais recursos e benefícios operacionais
A treliça de iluminação prateada de 12x9x6m é um ativo essencial para empresas de produção que procuram uma solução de equipamento confiável e multifuncional.
Arquitetura de alumínio prateado de precisão
O acabamento prateado natural do alumínio 6061-T6 proporciona uma estética profissional e limpa que complementa qualquer design de palco. Além da aparência, a treliça utiliza conexões de espigão ou parafuso de alta precisão que garantem um ajuste perfeito e eliminam folga estrutural. Isto é vital para manter a integridade do vão de 12 m sob as cargas dinâmicas de luminárias móveis e sistemas de áudio vibratórios (Fonte: https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Proteção de PVC para todos os climas
Para proteger equipamentos técnicos caros, este sistema inclui uma cobertura de PVC retardante de chamas personalizada. O telhado foi projetado com pontos de tensão suficientes para evitar o acúmulo de água, mesmo durante chuvas fortes. Este telhado de palco à prova de intempéries garante que seu evento possa prosseguir independentemente dos elementos. Além disso, nossos processos de fabricação são apoiados pela certificação TUV , fornecendo a documentação estrutural necessária para garantir licenças de eventos e atender aos requisitos de seguro em todo o mundo (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é a carga máxima para o vão de 12m? | A capacidade de carga depende da série específica da treliça (por exemplo, 290 mm ou 400 mm). Tabelas de carga detalhadas são fornecidas com cada cotação. |
| P: O acabamento prateado é resistente a arranhões? | O acabamento em alumínio natural é altamente durável; no entanto, recomendamos sacos de transporte padrão ou malas de voo para manter a estética. |
| P: Isso pode ser instalado na grama ou na terra? | Sim. O sistema inclui bases de aço com estabilizadores longos e macacos de nivelamento projetados especificamente para terrenos externos. |
| P: O pacote inclui as talhas de elevação? | Sim, o sistema padrão inclui talhas manuais de corrente, embora seja totalmente compatível com atualizações de motores elétricos. |
5. Forte apelo à ação (CTA)
Leve sua produção ao ar livre para o próximo nível com um sistema de rigging construído para durabilidade e impacto profissional. Confie no DragonStage para a estabilidade que sua produção exige.
Entre em contato com a equipe de engenharia da DragonStage hoje mesmo para obter um orçamento técnico ou baixe nossos gráficos de carga estrutural de 12x9x6m para iniciar seu projeto.
