Peso da embalagem: 1200 kg
Volume de embalagem: 10cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 5,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .50 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 8,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Viga oblíqua de 2,70 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| .70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 2,70 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| .70 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 86.26 | 1pcs |
Peso da embalagem: 900 kg
Volume de embalagem: 6.5cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 12 pcs |
| Brace de 1,22m de estágio | 18 pcs |
| 2,44m de suporte de estágio | 14 pcs |
| Fique com tubo extensível | 21 pcs |
| Base ajustável em estágio | 21 pcs |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

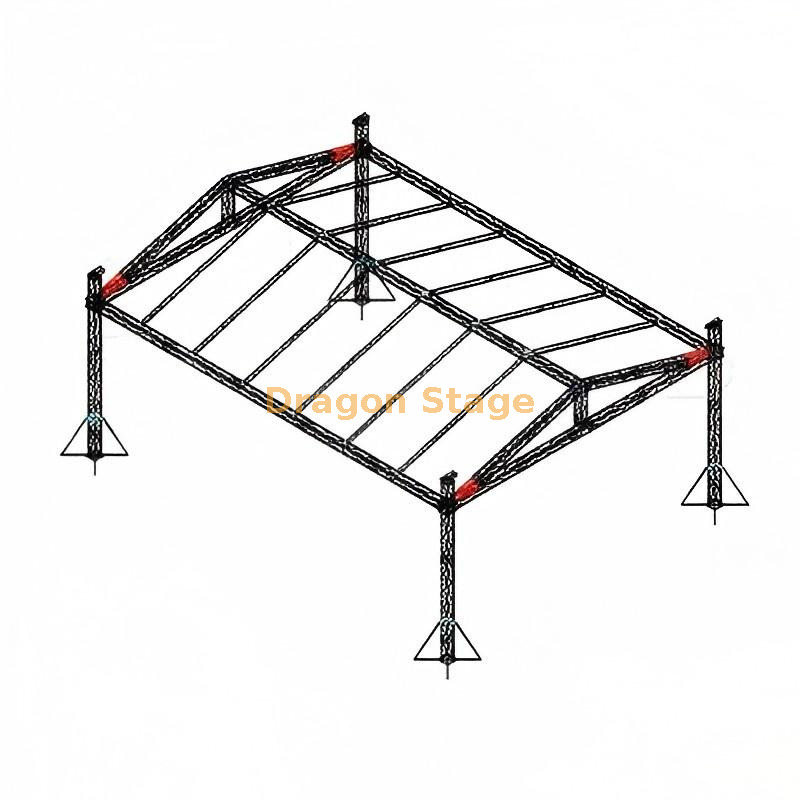

Telhado de treliça portátil de alumínio quadrado para concerto ao ar livre 8x5x6m: Sistema modular de palco para eventos
1. Introdução: a base da produção ao vivo em grande escala
O DragonStage sistema de telhado de treliça portátil de alumínio quadrado é uma estrutura de palco externa de tamanho médio e de nível profissional, perfeitamente projetada para concertos, festivais e eventos públicos que exigem uma área de atuação coberta, confiável e de implantação rápida. Dimensionado com eficiência de 8 m de largura x 5 m de profundidade e uma altura livre significativa de 6 m , este sistema oferece um equilíbrio otimizado entre área ocupada, capacidade e presença visual.
É categorizado como um sistema de treliça portátil , utilizando o perfil de treliça quadrada CS289x289 padrão da indústria para todos os principais elementos estruturais. Esta escolha garante facilidade de manuseio e rapidez de montagem, essenciais para empresas de eventos que gerenciam cronogramas de produção apertados. A estrutura é um pacote completo, integrando uma grade de telhado robusta, suporte de solo de quatro pilares e uma plataforma de palco ajustável.
2. Desafios e soluções na construção moderna de eventos
Para eventos de média escala, os produtores enfrentam desafios na entrega de um palco seguro, de alta qualidade e protegido contra intempéries, que possa ser transportado e montado com eficiência. Este sistema de treliça foi projetado para atender a estas necessidades específicas:
Mobilidade e velocidade de configuração: O sistema é altamente portátil , com volume total de embalagem gerenciável de 10CBM (estrutura em treliça) e peso total de embalagem em treliça de 1200kg , minimizando custos de transporte e complexidade logística.
Integridade Estrutural e Elevação: A estabilidade é garantida pela utilização de quatro pilares principais, protegidos por quatro conjuntos de Blocos de Manga Spigot (S) , , Bases de Aço (S) e Seções Superiores (S) . A segurança é gerenciada durante a montagem usando quatro talhas manuais de 2 toneladas (BA05) para elevação controlada do telhado, permitindo a montagem precisa da grade do telhado de 8m x 5m.
Personalização do palco: A inclusão de uma plataforma de palco modular que é ajustável em altura ( 1,2m a 2,0m ) e possui dois conjuntos de escadas proporciona flexibilidade para vários requisitos de linha de visão do local e fácil acesso ao artista.
3. Principais recursos e benefícios
O telhado de treliça portátil de alumínio quadrado de 8x5x6m oferece um conjunto profissional de componentes para um evento seguro e bem-sucedido.
Principais especificações do produto
| Recurso | Detalhes da especificação |
| Dimensões totais (C x L x A) | 8m x 5m x 6m (aproximado) |
| Série de treliça | CS289x289 (treliça de torneira quadrada) |
| Tamanho do tubo principal | 50 mm x 3,0 mm (usado para todas as vigas e pilares) |
| Tipo de conexão | Torneira (usando acoplador cônico, clipe de segurança e pino) |
| Configuração do Pilar | Suporte de solo de 4 pilares |
| Tamanho da plataforma do palco | 7,32m x 4,88m (24 pés x 16 pés, aprox.) |
| Altura do palco | Ajustável de 1,2m a 2,0m |
| Dossel do telhado | PVC de 86,26 m² (azul ou cor personalizada) |
| Acessórios Estruturais | 4x Bloco de Manga (S), 4x Base de Aço (S), 4x Seção Superior (S) |
| Equipamento de elevação | 4x talha manual (BA05, 2 toneladas), 4x linga de fibra (2 toneladas, 3m) |
| Melhoria de estabilidade | 16x estabilizadores longos |
| Peso total da embalagem da treliça | 1200kg |
Componentes Integrados
Grade de treliça de telhado: Construída com treliça CS289x289 (3,00m, 2,00m, 1,00m de comprimento) e treliça de escada CL30 para as seções oblíquas, otimizada para transportar equipamentos de iluminação e som.
Deck do palco: A plataforma do palco de montagem em alumínio consiste em painéis de madeira de 4x8 pés (1,22x2,44m) , juntamente com todos os suportes necessários e bases ajustáveis.
Aparelhamento e segurança: Inclui hardware de aparelhamento necessário, como braçadeiras simples (12 unidades) e braçadeiras duplas (8 unidades) para fixação de acessórios, juntamente com os 16 estabilizadores longos para maior pegada e resistência à carga de vento.
4. Perguntas frequentes práticas para profissionais de palco
P: Para que tipo de eventos este sistema de treliça é mais adequado?
R: Devido à sua classificação e tamanho médio, é ideal para eventos corporativos, lançamentos de produtos, concertos de pequeno e médio porte, festivais e apresentações teatrais onde a distância de projeção para iluminação/som é moderada.
P: Qual é a vantagem do perfil de treliça CS289x289?
R: O CS289x289 é uma treliça quadrada padrão para serviços médios. Ele fornece um bom equilíbrio entre capacidade de carga para seu tamanho, é econômico e leve o suficiente para passeios eficientes e configuração manual.
P: O sistema inclui todos os equipamentos de palco mostrados?
R: Sim, o sistema inclui cobertura do palco, suportes, suportes ajustáveis, bases ajustáveis e escadas do palco conforme especificado, tornando-o uma solução completa para palco e telhado.
P: Como o telhado é protegido para eventos ao ar livre?
R: O sistema necessita de ancoragem ou lastro através da Base de Aço (S) e dos 16 Estabilizadores Longos. A ancoragem adequada é essencial, e cálculos de carga devem ser usados para determinar o peso de lastro necessário com base nas regulamentações locais de velocidade do vento.
5. Forte apelo à ação (CTA)
Equipe seu próximo evento ao ar livre com o confiável, profissional e portátil DragonStage Square Aluminum Portable Truss Roof 8x5x6m.
Entre em contato conosco para obter um orçamento detalhado e prazo de entrega para suas necessidades de turismo ou evento.
