peso da embalagem: 3500kg

Volume de embalagem: 30cbm

peso da embalagem: 3100kg

Volume de embalagem: 20cbm

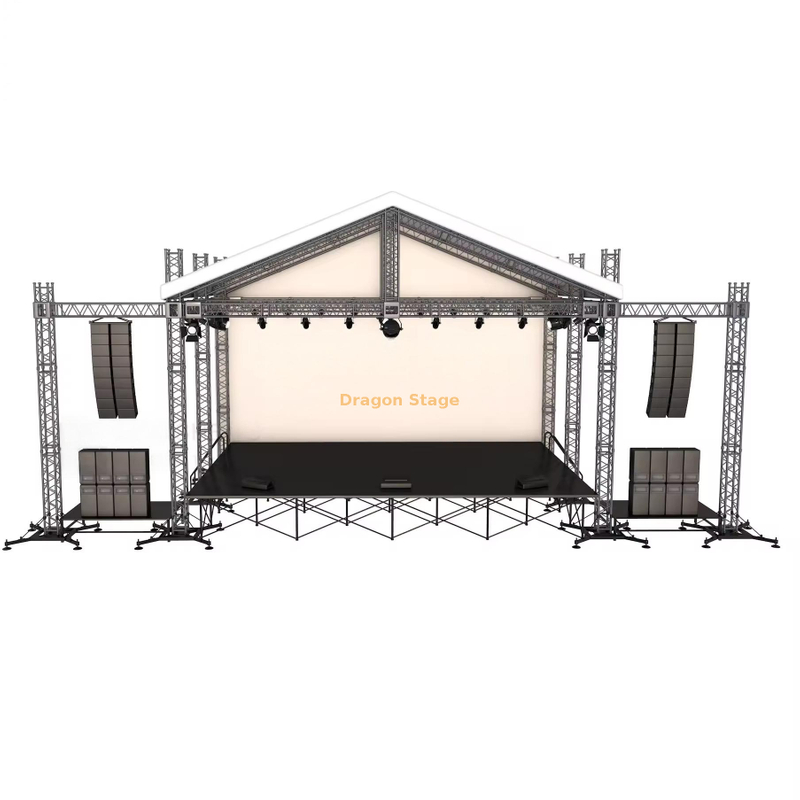

Palco de treliça de som de concerto portátil de alumínio personalizado: 20m x 10m x 7m (maior extensão)

Introdução: abrangendo o público com poder de equipamento incomparável

O Dragon Stage palco de treliça de som de concerto portátil de alumínio personalizado define o padrão para produção de eventos ao ar livre de grande formato, apresentando uma extensão livre excepcional de 20 m (65,6 pés) . Esta enorme estrutura mede 20m x 10m x 7m (comprimento x largura x altura) e foi construída em torno da necessidade de iluminação de alta capacidade, telas de LED e, principalmente, equipamento de som pesado em todo o palco. Apoiada por um robusto sistema de suporte de solo de 6 pilares , esta treliça proporciona uma presença segura e imponente para qualquer grande festival de música ou grande evento público.

Principais recursos e detalhamento de componentes

I. Estrutura de vão extremo de 20 metros

Para atingir com segurança a largura máxima de 20 metros (65,6 pés), os componentes da treliça são meticulosamente projetados:

• Dimensões da Estrutura: 20m de comprimento x 10m de largura x 7m de altura (estrutura em treliça).

• Treliça da viga principal (CS500x600): As vigas superiores que suportam toda a carga do cordame utilizam a treliça quadrada para serviço pesado Isto é obrigatório para manter a segurança e a capacidade de deflexão durante um vão tão longo e sem suporte. CS500x600 (perfil de aproximadamente 500 mm x 600 mm).

• Treliça de Pilar (CS350x350): Seis pilares verticais usam a treliça CS350x350 de alta resistência , fornecendo suporte de compressão confiável para a altura de 7m.

• Asas de som integradas: Possui asas de 2 x 3 m de comprimento para montagem independente de sistemas de alto-falantes line array, suportadas por seus próprios pilares CS350x350 e bases de solo.

II. Rigging, Elevação e Estabilização

Este sistema é fortalecido com hardware extensivo para máxima segurança operacional:

• Estabilização total: Estão incluídos 32 estabilizadores longos líderes do setor (24 estruturas principais + 8 asas), proporcionando uma pegada de base maximizada, essencial para ambientes com ventos fortes e equipamentos de alta carga. adequado do lastro O peso deve ser aplicado a todas as 8 unidades Steel Base M.

• Componentes da torre para serviço pesado: Todos os componentes da torre - os blocos de manga de espigão M , , bases de aço M e seções superiores M - são projetados para aplicações de alta carga, garantindo uma interface segura entre o sistema de elevação e a treliça principal.

• Sistema de Elevação: O sistema é equipado com 8 conjuntos de talhas manuais de 2 toneladas (BA05) . Embora funcional, dado o tamanho da estrutura de 20 m (peso da treliça de 3.500 kg), a maioria dos usuários profissionais opta por atualizar para talhas elétricas de corrente para uma elevação vertical mais suave, segura e rápida.

III. Plataforma de palco integrada

O palco é elevado para máxima visibilidade do público em grandes eventos:

• Pegada no palco: Uma generosa área de atuação de 17,08m x 8,54m (aproximadamente 56 pés x 28 pés).

• Altura do palco: Fixado em uma altura de visualização profissional de 2 m (6,5 pés) , incluindo 2 conjuntos de escadas. A plataforma usa cobertura de deck durável, adequada para uso em concertos de alto tráfego.

• Cobertura da cobertura: A cobertura de PVC de 343,36 m² garante que todo o palco e seus valiosos equipamentos estejam protegidos da chuva e do sol.

Visão geral das especificações técnicas
