Peso da embalagem: 3250kg

Volume de embalagem: 33cbm

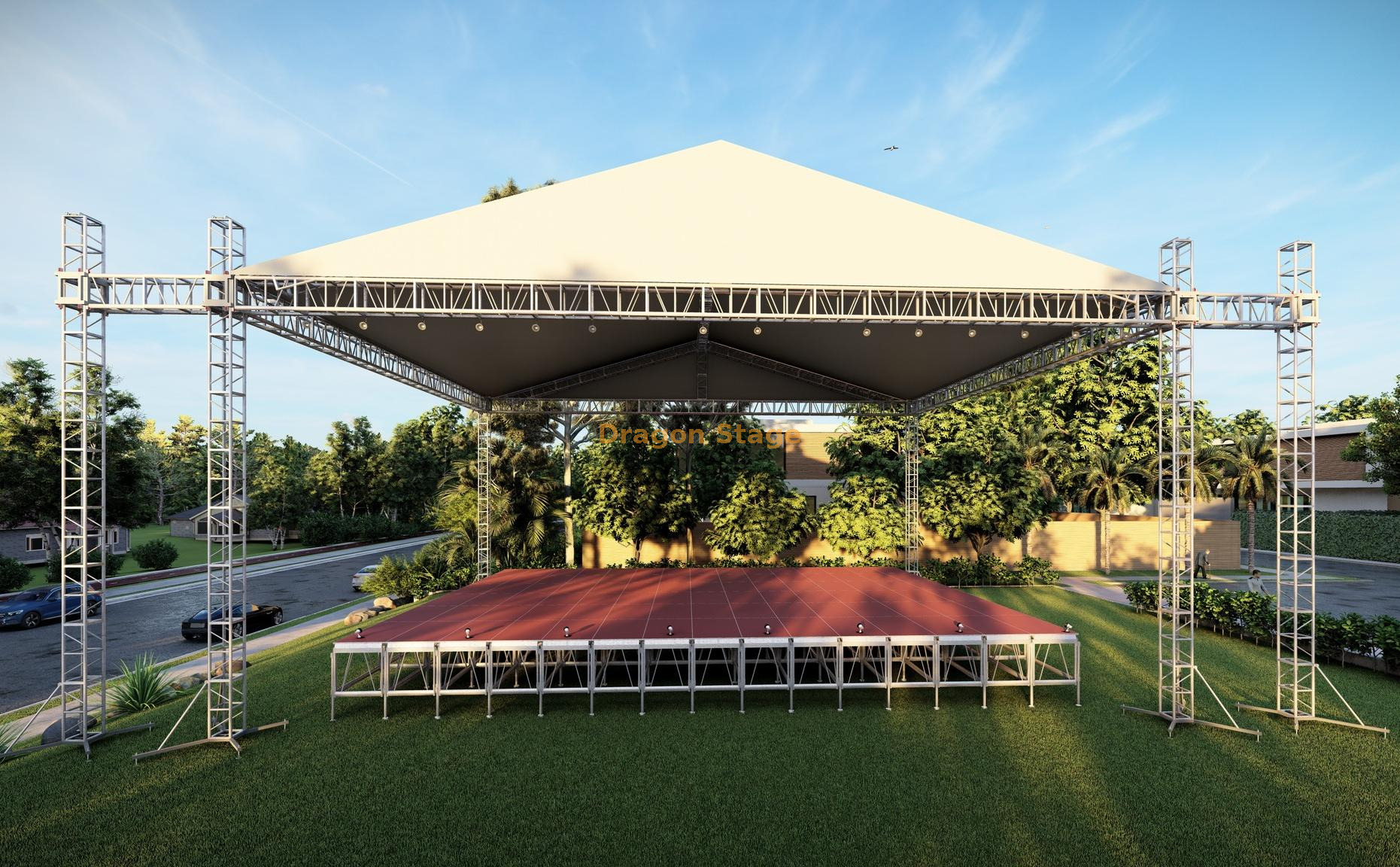

Sistema de telhado de treliça de palco de iluminação para serviços pesados: 16m x 16m x 9m (52,5 pés x 52,5 pés) com asas PA

Introdução: escala massiva, segurança máxima para uso em arenas e festivais

Apresentando o sistema de telhado de treliça de palco Dragon Stage Lighting (16m x 16m x 9m) , projetado para os maiores concertos internacionais, eventos esportivos e festivais de vários dias. Esta estrutura oferece um imenso vão livre de 16 m e uma altura imponente de 9 m do solo ao equipamento , capaz de suportar extensos equipamentos de iluminação, grandes telas de LED e poderosos sistemas de alto-falantes line array por meio de suas asas de PA integradas.

Principais recursos e integridade estrutural

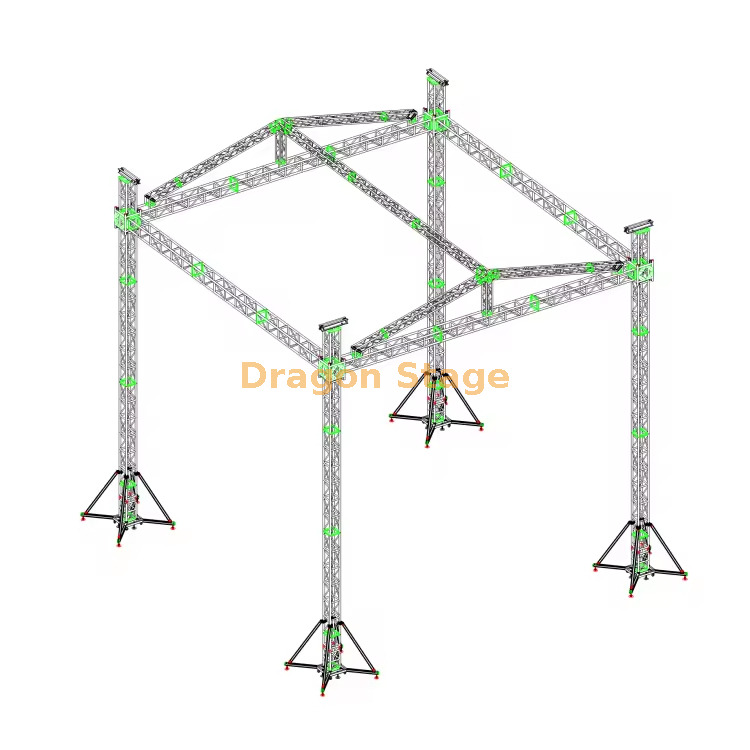

Treliça principal para serviços ultrapesados

Para lidar com os requisitos de carga significativos em um vão de 16 m , o sistema utiliza perfis de treliça especializados e de alta capacidade:

• Vigas da Grade Principal: Apresentam o robusto perfil de treliça BS500x600 (500 mm x 600 mm), projetado para aplicações de carga extrema e deflexão mínima em longas distâncias sem suporte.

• Suporte Vertical: Os pilares de 9m são construídos em treliça quadrada BS350x350 , proporcionando excelente resistência à compressão.

• Asas de PA integradas: Inclui suportes verticais separados e vigas projetadas especificamente para equipar sistemas de alto-falantes, protegidas por suas próprias bases dedicadas e 8 estabilizadores longos.

Sistema de montagem de alta eficiência

Esta estrutura de grande escala depende de sistemas mecânicos confiáveis ​​e hardware de conexão para instalação rápida e segura:

• Equipamento de elevação: Vem completo com 6 conjuntos de talhas manuais de 2 toneladas (BA05) —quatro para o teto principal e dois para as alas PA—oferecendo subida controlada e sincronizada.

• Método de conexão: Utiliza uma conexão de parafuso segura para as seções principais de alta tensão, garantindo uma estrutura rígida e segura, capaz de suportar cargas dinâmicas severas.

• Estabilização: Um total impressionante de 24 Long Outriggers (16 principais + 8 asas) estão incluídos, essenciais para fornecer a ampla pegada no solo necessária para a estabilidade desta estrutura de 9m de altura contra ventos fortes.

Proteção e Cobertura Profissional

O em grande escala projeto do telhado inclinado cobre uma área de 387,36 m² , proporcionando proteção abrangente. A incluída cobertura de PVC foi projetada para proteger todos os equipamentos e talentos do palco contra condições climáticas adversas, tornando-a a escolha ideal para operação contínua ao ar livre.

Visão geral das especificações técnicas

Perguntas frequentes práticas para profissionais de palco

P: Por que a treliça da viga principal é muito maior (500x600) do que os pilares (350x350)?

R: A treliça BS500x600 é otimizada para rigidez à flexão ao longo do longo vão horizontal de 16 m , onde os momentos fletores e a deflexão são a maior preocupação. A treliça BS350x350 é otimizada para compressão vertical, que é a carga primária nos pilares de suporte.

P: As asas do PA são modulares e removíveis?

R: Sim, o sistema inclui componentes separados e equipamentos de elevação para as asas do PA, indicando que são modulares e podem ser adicionados ou removidos dependendo dos requisitos específicos do evento para cobertura de áudio e configuração do line array.

P: O sistema de conexão é todo baseado em parafusos?

R: As juntas de suporte de carga mais críticas no BS500x600 e BS350x350 são normalmente aparafusadas para estabilidade e rigidez superiores nesses sistemas muito grandes. Acessórios como o acoplador cônico e o clipe e pino de segurança são usados ​​para elementos secundários ou seções menores de treliça (como a grade do telhado) para acelerar a montagem.
