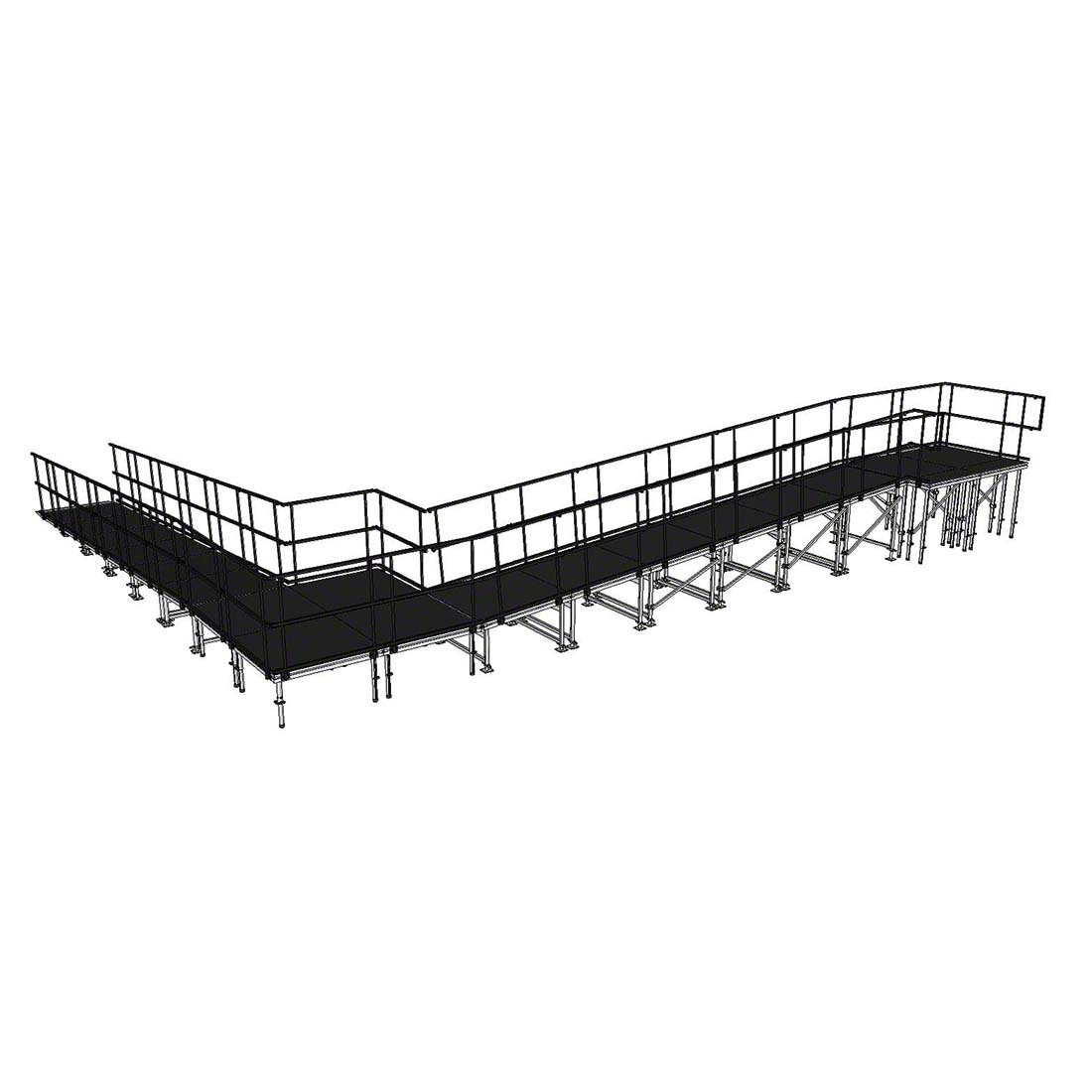

12,25x10,70m Rampa de palco modular de alumínio de 90 graus com pouso e guarda-corpos

peso da embalagem: 1650kg

volume de embalagem: 12,5cbm

Informações do produto

Descrição do produto

A rampa de acesso ao palco de alumínio com giro de 90 graus DragonStage foi projetada para projetos de eventos onde uma rampa longa e reta ocuparia muito espaço.

Em vez de usar uma corrida reta ininterrupta, o sistema muda de direção através de um pouso giratório de 90 graus , criando um layout em forma de L. Isso ajuda a organizar uma longa rota de acesso dentro de uma área de evento mais prática.

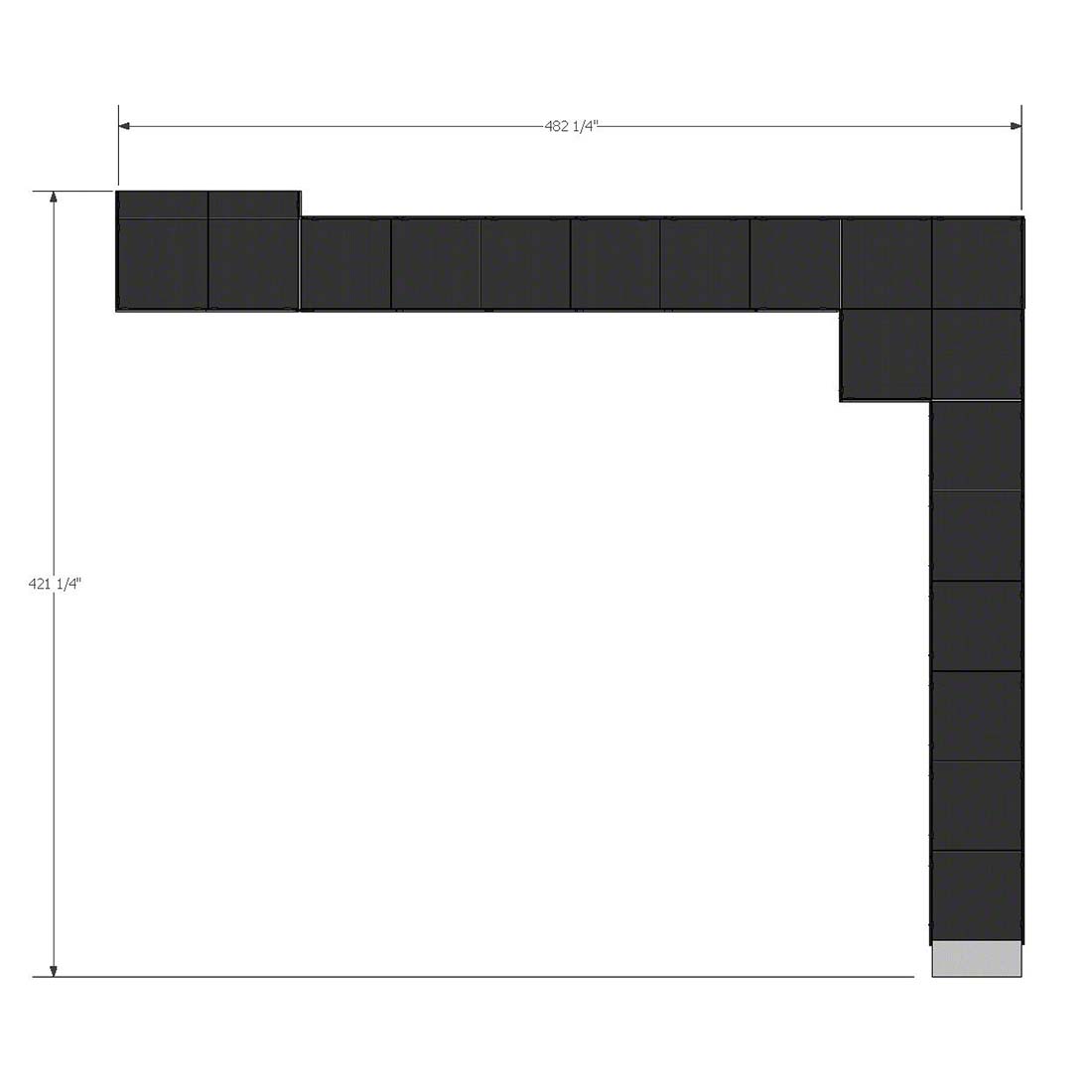

As dimensões gerais do desenho são aproximadamente:

• 482¼ pol./40 pés 2¼ pol./12,25 m

• 421¼ pol./35 pés 1¼ pol./10,70m

A superfície da rampa é montada a partir de seções modulares padrão de deck de 4 × 4 pés (1,22 × 1,22 m) , permitindo que componentes individuais sejam transportados, montados, substituídos ou reconfigurados separadamente.

Para outros produtos de rampa modular, consulte Rampa de alumínio típica.

Para sistemas de plataforma temporária compatíveis, consulte Stage Platform.

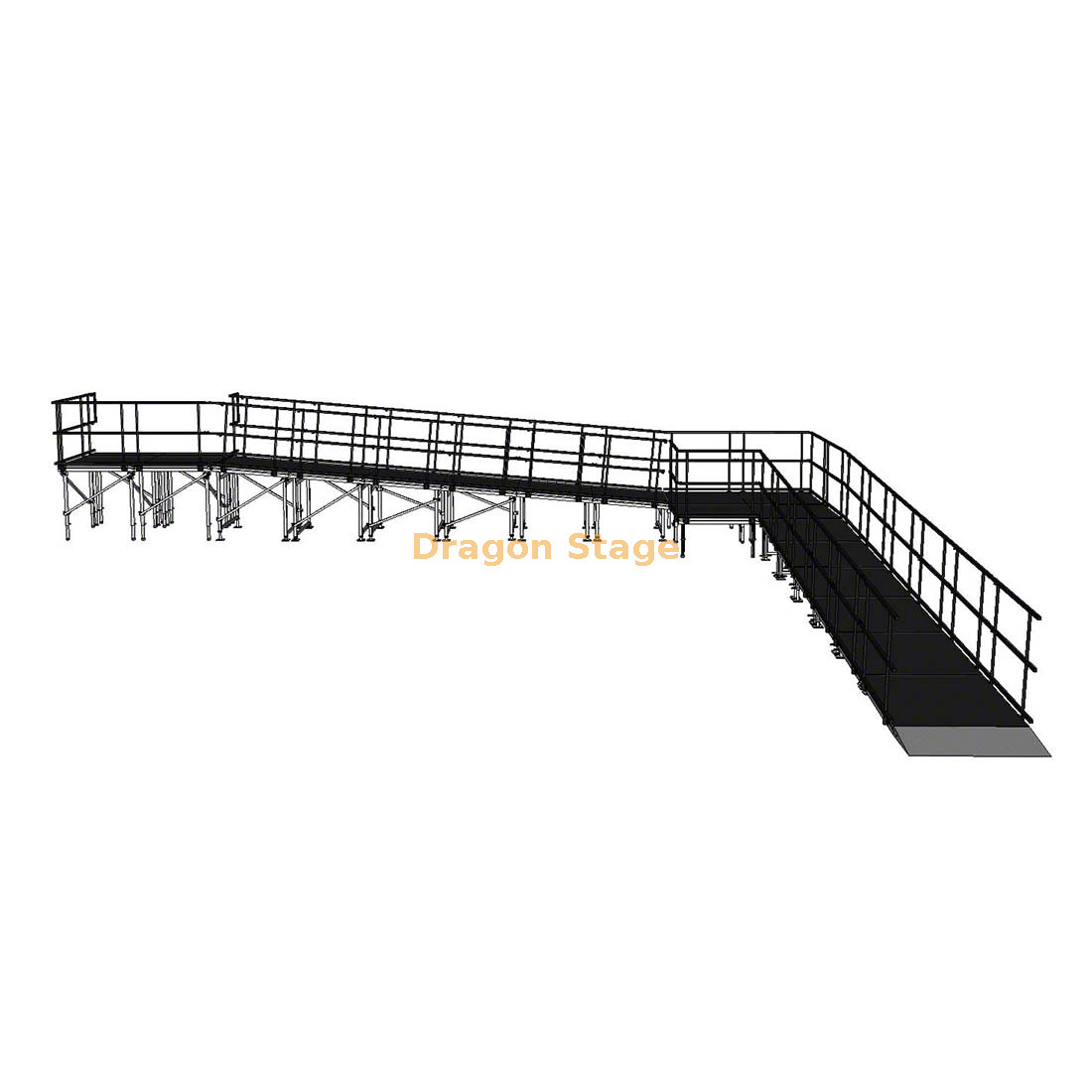

Curva de 90 graus com pouso intermediário

A principal característica desta configuração é a curva em ângulo reto entre as duas rampas.

A área de viragem funciona como um patamar intermédio, permitindo que a rota de acesso mude de direcção em vez de se estender numa longa linha recta.

Este tipo de layout é particularmente útil quando:

• o local não tem espaço suficiente em linha reta

• a rampa deve passar ao lado do palco antes de virar

• a circulação de pedestres precisa ser mantida afastada da área de audiência

• a rota de acesso deve caber em um layout de evento existente

Os sistemas comerciais de rampa de estágio geralmente usam layouts retos, de 90 graus e em ziguezague exatamente por esse motivo: o pouso giratório ajuda a reduzir a área ocupada em linha reta necessária.

Painéis de rampa modulares padrão de 4 × 4 pés

A superfície da rampa é baseada no padrão:

Módulos de deck de 4 × 4 pés/1,22 × 1,22 m

Usar um tamanho de painel padrão repetível torna a rampa mais fácil de organizar como um sistema modular.

Painéis individuais podem formar:

• seções de rampa inclinadas

• seções de transição

• áreas de pouso intermediárias

• áreas de conexão superiores

Isto também significa que a rampa completa não precisa ser transportada como uma longa estrutura soldada.

O número final e a disposição dos suportes dos módulos do deck deverão seguir o desenho do projeto confirmado.

Guarda-corpos de dois lados

Os guarda-corpos são instalados ao longo de ambos os lados da rampa , com altura confirmada de:

3,28 pés/1,0 m

Os guarda-corpos definem a rota de acesso e fornecem um limite de proteção contínuo ao longo da rampa e áreas de pouso.

O espaçamento exato dos trilhos, os membros intermediários, o tratamento final e os requisitos do código local devem ser confirmados de acordo com a aplicação final.

Estrutura modular de suporte de alumínio

A rampa foi projetada como uma estrutura modular temporária, em vez de uma rota de acesso permanente de concreto ou soldada.

O seu sistema de suporte pode, portanto, ser configurado de acordo com a mudança de cota de cada secção do tabuleiro.

Este conceito modular oferece vantagens práticas para:

• transporte

• armazenar

• uso de eventos repetidos

• substituição de peças individuais

• diferentes layouts de palco

• futura extensão ou reconfiguração

O sistema segue um princípio modular semelhante usando seções de convés repetíveis, suportes ajustáveis, patamares giratórios e guarda-corpos.

Por que usar uma rampa de 90 graus em vez de uma rampa reta?

Uma rampa reta é mecanicamente simples, mas pode se tornar muito longa quando o degrau é relativamente alto.

Um layout de 90 graus divide a rota em duas direções e usa um patamar para fazer a curva.

Isso pode ser mais prático quando:

• o espaço em frente ao palco é limitado

• a rampa deve ficar ao lado do palco

• o acesso precisa ser abordado pela lateral

• a planta baixa do evento já contém assentos, barreiras ou equipamentos

A principal vantagem é, portanto, a eficiência do layout , e não que a rampa se torne mais curta na distância total de viagem.

Aplicações Típicas

• Palcos de concerto

• Estágios escolares

• Palcos da igreja

• Plataformas de graduação

• Palcos de eventos corporativos

• Plataformas de exposição

• Palcos de eventos públicos

• Rotas acessíveis temporárias

• Acesso ao palco para cadeiras de rodas

• Acesso a equipamentos de produção com rodas

Acesso para cadeiras de rodas e equipamentos

O layout inclinado contínuo pode ser usado para acesso de cadeiras de rodas e para mover equipamentos com rodas adequados entre o nível do solo e um palco elevado.

No entanto, o seguinte deve ser confirmado separadamente para o projeto real:

• altura do palco finalizado

• inclinação necessária

• carga de rampa permitida

• largura de passagem livre

• requisitos de espaço de viragem

• regulamentos locais de acessibilidade

• dimensões de pouso

• conexão com o palco

Principais recursos

• Configuração de rampa em forma de L de 90 graus

• Pouso em curva intermediária

• Pegada total aprox. 40 pés 2¼ pol. × 35 pés 1¼ pol.

• Pegada métrica aprox. 12,25m × 10,70m

• Decks modulares padrão de 4 × 4 pés/1,22 × 1,22 m

• Estrutura de suporte em alumínio

• Guarda-corpos em ambos os lados

• Altura do guarda-corpo 3,28 pés/1,0 m

• Construção modular para transporte e reutilização

• Adequado para aplicações de acesso temporário ao palco

• O layout pode ser personalizado de acordo com a altura do palco e o espaço do local

Como confirmar a configuração correta da rampa

Antes da produção, a informação mais importante não é apenas a área total da rampa.

Por favor confirme:

• altura do palco finalizado

• posição inicial exata da rampa

• posição exata de conexão do estágio

• comprimento e largura disponíveis do site

• direção de giro necessária

• usuários pretendidos

• se o equipamento com rodas usará a rampa

• carga necessária

• requisitos de acessibilidade local

Uma vez conhecida a altura do palco, a inclinação necessária e as alturas de suporte podem ser finalizadas.

Nota técnica importante

As informações confirmadas para este produto são:

• dimensões gerais do plano: 482¼ pol. × 421¼ pol. / 12,25 × 10,70 m

• tamanho padrão do deck: 4 × 4 pés / 1,22 × 1,22 m

• Layout de giro de 90 graus

• pouso intermediário

• guarda-corpos em ambos os lados

• Altura do guarda-corpo: 3,28 pés/1,0 m

As informações atuais ainda não estabelecem :

• altura do estágio final

• inclinação da rampa confirmada

• Conformidade com ADA

• conformidade com código de acessibilidade

• carga distribuída permitida

• carga pontual permitida

• certificação de cadeira de rodas

• aprovação de engenharia

Portanto, estes não devem ser reivindicados até que o projeto final tenha sido verificado.

Para saber a distinção entre configuração do produto e verificação específica do projeto, consulte Normas de segurança e restrições de engenharia.

Perguntas frequentes

Qual é o tamanho total deste sistema de rampa?

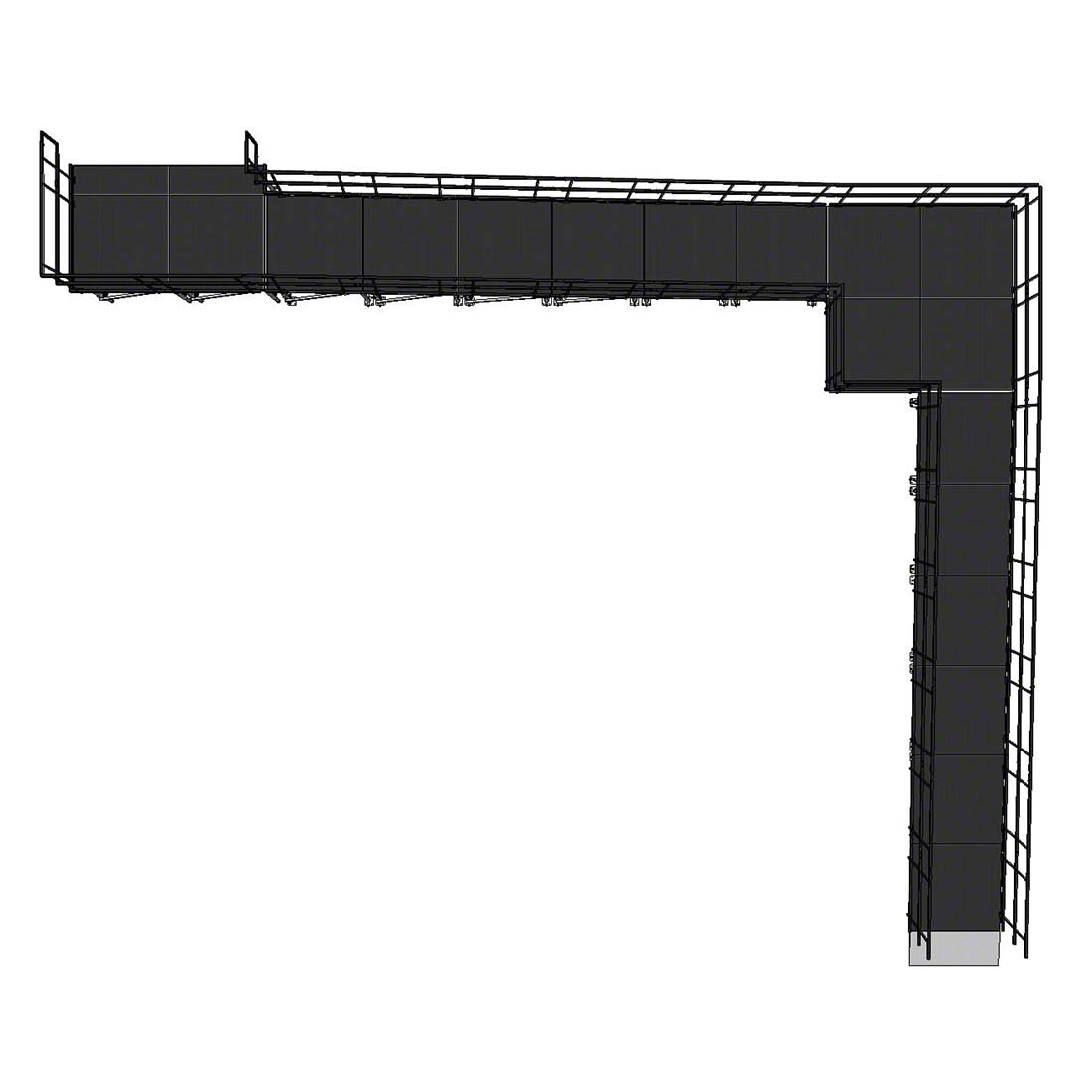

O desenho mostra aproximadamente 482¼ pol. × 421¼ pol ., igual a cerca de 40 pés 2¼ pol. × 35 pés 1¼ pol. , ou aproximadamente 12,25 m × 10,70 m..

Qual é o tamanho de cada deck de rampa?
Cada plataforma de rampa padrão tem 4 × 4 pés , aproximadamente 1,22 × 1,22 m.

Que tipo de layout a rampa usa?
Ele usa um layout de curva de 90 graus em forma de L com um pouso intermediário.

Qual a altura dos guarda-corpos?
A altura confirmada do guarda-corpo é de 1,0 m/aproximadamente 3,28 pés.

Os guarda-corpos são instalados em ambos os lados?
Sim. A rota da rampa é projetada com guarda-corpos em ambos os lados.

Qual material é usado na estrutura?
A estrutura de suporte da rampa principal é de alumínio.

Esta rampa pode ser usada para acesso de cadeirantes?
O layout da rampa pode ser configurado para acesso de cadeiras de rodas, mas a inclinação, a largura livre, o tamanho do patamar, a altura do palco e os requisitos de acessibilidade local devem ser confirmados antes de reivindicar a conformidade regulatória.

A rampa pode ser usada para movimentar caixas de equipamentos?
Ele pode fornecer uma rota contínua com rodas, mas o peso permitido do equipamento e a capacidade de carga da rampa devem ser confirmados primeiro.

A configuração pode ser espelhada?
Sim. Uma rampa modular em forma de L geralmente pode ser disposta para virar à esquerda ou à direita de acordo com o local do evento, sujeito ao layout final.

As dimensões gerais podem ser personalizadas?
Sim. O comprimento da rampa, a posição de pouso, a direção de giro, a altura da conexão do estágio e o layout do suporte podem ser personalizados.

Quais informações você precisa para cotação?
Forneça a altura final do palco, as dimensões do local, a direção de giro desejada, o uso pretendido, a carga necessária e quaisquer requisitos de acesso local.

Por que escolher DragonStage

DragonStage fornece sistemas completos de plataforma de palco junto com rampas e outros acessórios de palco.

Para uma rampa modular longa como esta, a informação crítica não é simplesmente o comprimento total. A altura do palco, a área útil disponível, a posição de giro, os usuários pretendidos e a inclinação necessária devem ser considerados em conjunto antes da fabricação do layout de suporte final.

CTA suave

Para cotação, envie-nos:

• altura do palco finalizado

• área de terreno disponível

• direção de giro necessária

• uso pretendido da rampa

• carga necessária

• uso interno ou externo

• requisito de acessibilidade aplicável, se houver

Podemos então confirmar a configuração final da rampa modular e o layout de suporte.
