Noções básicas sobre conexões de ponta, parafuso e extremidade de placa em sistemas de treliça
Os sistemas de treliça modernos não são definidos apenas pelo tamanho ou material da treliça. O sistema de conexão é uma das partes mais importantes do desempenho estrutural.
Diferentes conexões de treliça afetam diretamente:
Estabilidade estrutural
Velocidade de instalação
Eficiência de transporte
Desempenho de transferência de carga
Segurança de aparelhamento
Reutilização
Aparência do sistema acabado
Na engenharia de palcos, eventos, exposições e entretenimento, os três sistemas de conexão mais comuns são:
Conexões de torneira
Conexões de parafuso
Conexões de extremidade de placa
Cada tipo de conexão apresenta vantagens diferentes dependendo dos requisitos do projeto.
Por que as conexões de treliça são importantes
Na engenharia de treliças, a área de ligação é frequentemente a parte mais crítica da estrutura.
Mesmo que os membros da treliça sejam fortes, um projeto de conexão inadequado pode causar:
Falha estrutural local
Deformação excessiva
Instabilidade articular
Quebra de conexão
Problemas de transferência de carga
O sistema de conexão determina como as forças se movem entre os membros da treliça e com que eficiência toda a estrutura se comporta sob carga.
Os sistemas de torneira são projetados para montagem e desmontagem rápidas.
Isto é crítico para:
Concertos itinerantes
Estruturas de eventos temporários
Locadoras
Sistemas de exposição
Aparência Estrutural Suave
Como a área de conexão é compacta e integrada, a linha da treliça acabada parece mais limpa.
Isto é importante para:
Estética de palco
Sistemas LED
Estruturas de eventos arquitetônicos
Alta Reutilização
Os sistemas de torneira são ideais para ciclos de instalação repetidos.

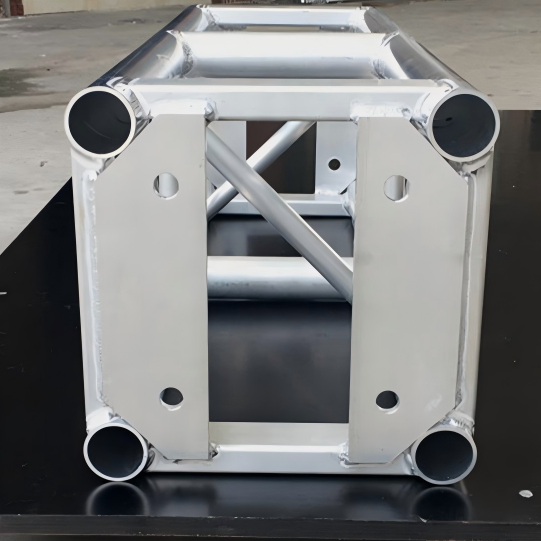

O que é uma conexão de parafuso?
Os sistemas de treliça de parafuso usam:
Parafusos
Nozes
Arruelas
Placas de conexão
para criar juntas estruturais rígidas.
As treliças de parafuso são amplamente utilizadas em:
Sistemas de palco para serviços pesados
Sistemas de telhado de grande vão
Estruturas de guerreiros ninjas
Sistemas de engenharia personalizados
Ao contrário dos sistemas de torneira, as conexões de treliça de parafuso geralmente criam uma superfície externa contínua mais lisa após o aperto.
Esta é uma das razões pelas quais as treliças são preferidas para sistemas de obstáculos ninja e estruturas de escalada onde os usuários podem tocar ou se mover ao longo da superfície da treliça.
Os sistemas de extremidade de placa são geralmente mais lentos de instalar, mas fornecem resistência estrutural e capacidade de transferência de força extremamente altas.
Eles são frequentemente usados onde:
Existem cargas elevadas
É necessária instalação permanente
Geometria complexa está envolvida
Lógica estrutural por trás das conexões de treliça
O objetivo de qualquer conexão de treliça é transferir forças com segurança entre os membros.
Em um sistema de treliça:
Os acordes principais carregam tensão e compressão
Como a indústria de eventos evoluiu dos sistemas Bolt to Spigot
A evolução da treliça de parafuso para a treliça de torneira reflete a mudança da indústria de eventos em direção a:
Configuração mais rápida
Sistemas de turismo modulares
Transporte leve
Ciclos de montagem repetidos
Custos trabalhistas mais baixos
Os sistemas pesados mais antigos geralmente dependiam de conexões aparafusadas.
As produções turísticas modernas utilizam cada vez mais sistemas de torneira porque a velocidade de instalação é agora um fator operacional crítico.
No entanto, a treliça ainda permanece importante em:
Sistemas pesados
Estruturas de longo vão
Cursos de ninja
Sistemas de suporte industrial
Qual sistema de conexão é o melhor?
Não existe um “melhor” sistema de conexão universal.
A escolha correta depende de:
Período
Carregar
Velocidade de instalação
Tipo de projeto
Frequência de transporte
Requisitos estruturais
Orçamento
Lógica de seleção recomendada
Escolha Spigot Truss se:
Você precisa de configuração rápida
O sistema é temporário
A eficiência do turismo é importante
Aparência é importante
Escolha Bolt Truss se:
Carga pesada é necessária
A rigidez estrutural é crítica
Sistemas personalizados são necessários
O projeto é focado em engenharia
Escolha sistemas de extremidade de placa se:
A estrutura é permanente
As cargas são extremamente altas
Existe transferência de força complexa
Perguntas frequentes
A treliça de torneira é mais forte do que a treliça de parafuso?
Não necessariamente. A treliça de parafuso geralmente proporciona maior rigidez de junta, enquanto a treliça de espiga proporciona montagem mais rápida e eficiência modular.
Por que os sistemas de concerto usam treliça de torneira?
Porque as produções itinerantes exigem instalação rápida, eficiência de transporte e ciclos repetidos de montagem.
Por que a treliça é comum em sistemas ninja?
A treliça de parafuso cria áreas de conexão contínua mais suaves e juntas rígidas mais fortes, adequadas para estruturas de obstáculos.
O que é uma conexão de treliça cônica?
Uma conexão cônica é um sistema baseado em espiga que usa conectores cônicos e pinos para unir seções de treliça rapidamente.
As conexões de extremidade de placa são usadas em estágios temporários?
Geralmente não. Os sistemas plate-end são mais comuns em estruturas industriais permanentes ou pesadas.
Conclusão
Conexões de ponta, parafuso e extremidade de placa não são simplesmente métodos de montagem diferentes.
Eles representam diferentes filosofias de engenharia para:
Desempenho estrutural
Eficiência de instalação
Transferência de carga
Modularidade
Comportamento do sistema a longo prazo
A compreensão desses sistemas de conexão ajuda engenheiros, empresas de eventos e compradores a selecionar a solução de treliça correta para cada aplicação.
