peso da embalagem: 3500kg
Volume de embalagem: 26cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 5,00 m Pillar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 6pcs |
| Base de aço s | 6pcs |
| Seção superior s | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,40 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 7,20 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 274.96 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de asas de 10,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 5,00 m de pilar de asas | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
peso da embalagem: 2800kg
Volume de embalagem: 19CBM
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 45 PCs |
| Brace de 1,22m de estágio | 54 PCs |
| 2,44m de suporte de estágio | 50 pcs |
| Fique com tubo extensível | 60 pcs |
| Base ajustável em estágio | 60 pcs |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

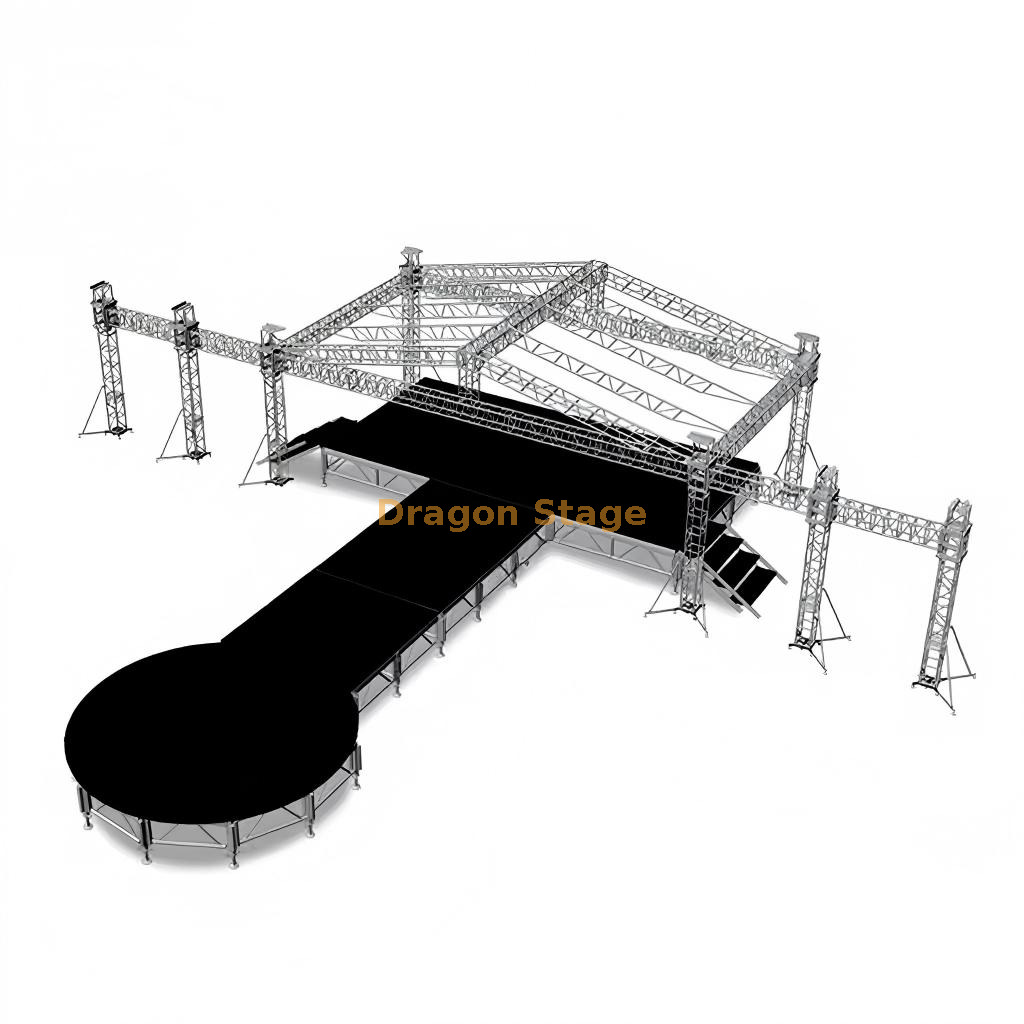

Treliça de iluminação de igreja de alumínio quadrada profissional 14x12x6m com LED integrado e asas de áudio
1. Introdução
Os ambientes de culto modernos exigem capacidades de produção sofisticadas que rivalizam com as salas de concertos profissionais. A treliça quadrada de alumínio para iluminação de igrejas de 14x12x6m da DragonStage é uma solução desenvolvida especificamente para integrar iluminação, paredes de vídeo LED de alta definição e sistemas de áudio de line array em uma estrutura única e coesa. Com asas dedicadas de 7m para telas de LED e estabilizadores de 3m para áudio, este sistema fornece o espaço vertical e horizontal necessário para experiências de adoração imersivas. Para os diretores técnicos de igrejas, o desafio é muitas vezes encontrar um sistema que ofereça alta capacidade de carga sem sacrificar os requisitos estéticos e de segurança de uma instalação interna permanente ou semipermanente.
2. Desafios e soluções
Uma das principais dificuldades na produção de igrejas é a aparência “desordenada” de vários suportes independentes para alto-falantes, telas e luzes. Isso não apenas desperdiça espaço, mas também cria vários pontos de falha potencial. O DragonStage resolve isso fornecendo uma grade de treliça quadrada unificada e resistente que gerencia todos os três elementos simultaneamente. A segurança é uma preocupação primordial, especialmente em espaços de reunião pública; nossa equipe de engenharia utiliza blocos de canto reforçados e estabilizadores de asa especializados para lidar com o carregamento descentralizado de cantilevers de line array de 3 m. Além disso, a natureza modular dos nossos componentes de alumínio permite a instalação em instalações com acesso limitado, uma vez que cada peça pode ser transportada manualmente através de portas duplas padrão antes de ser montada na plataforma final de grande escala.
3. Principais recursos e benefícios
O sistema 14x12x6m é construído com alumínio 6082-T6 de alta qualidade, que oferece a maior relação resistência-peso para aplicações estruturais internas (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Isso garante que o vão principal de 14 m possa suportar uma densa variedade de faróis móveis e efeitos de palco especializados sem comprometer a integridade estrutural.
Uma característica marcante é o design de asa dupla. As asas da tela LED de 7 m são projetadas com membros horizontais reforçados para suportar o peso significativo dos painéis de vídeo de alta resolução. Simultaneamente, as alas de áudio de 3m são posicionadas para fornecer cobertura acústica ideal para a congregação. De acordo com os padrões da indústria para aparelhamento teatral, manter um centro de gravidade equilibrado é essencial ao usar asas em balanço para evitar torque estrutural (Fonte: https://www.plasa.org ).
A superfície do palco abaixo deste equipamento é igualmente robusta, utilizando nossas plataformas modulares de alumínio que apresentam um acabamento profissional antiderrapante, adequado tanto para alto-falantes quanto para artistas musicais (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Essa abordagem de sistema total garante que as fundações visuais, sonoras e físicas do palco da igreja estejam perfeitamente sincronizadas.
4. Seção de perguntas frequentes
P: As asas de áudio 3m podem suportar qualquer marca de line array? R: Sim, o cantilever de 3m foi projetado com pontos de montagem universais, embora recomendamos fornecer as especificações de peso do alto-falante aos nossos engenheiros para verificação final.
P: A treliça está disponível com acabamento preto para escondê-la do público? R: Absolutamente. Oferecemos revestimento em pó profissional em preto fosco ou outras cores personalizadas para garantir que a estrutura se integre perfeitamente à arquitetura da sua igreja.
P: Como é elevada a grade de 6 m de altura? R: O sistema pode ser configurado com torres de guincho manuais ou talhas elétricas de corrente, dependendo da frequência de uso e do orçamento.
P: As asas das telas de LED são ajustáveis? R: As asas de 7m são modulares; eles podem ser posicionados em vários pontos ao longo das torres principais para acomodar diferentes tamanhos de tela e proporções de aspecto.
5. Forte apelo à ação (CTA)
Transforme o seu santuário em um espaço de adoração de classe mundial com uma estrutura projetada para o ministério moderno. Entre em contato com a equipe de engenharia da DragonStage para obter sua solução personalizada de treliça de igreja. Baixe hoje mesmo nossas especificações detalhadas para ver como o sistema 14x12x6m pode ser adaptado para atender às necessidades específicas do seu local.
