Como um grande local de concertos temporário se desenvolve desde a proteção do solo e instalação estrutural até áudio, vídeo e prontidão operacional

Um palco de concerto concluído em um estádio pode parecer uma instalação única e unificada.

Da área de audiência, o local pode parecer consistir em um palco principal cercado por telas de LED, alto-falantes suspensos, equipamentos de iluminação, torres de produção e bastidores temporários.

Em termos de engenharia, entretanto, o local concluído não é uma estrutura única.

É um sistema de infraestrutura temporária coordenado, montado através de uma sequência cuidadosamente controlada.

O local finalizado pode incluir:

• Um telhado hidráulico do palco principal.

• Uma plataforma de palco modular.

• Estruturas de suporte Ringlock independentes.

• Grandes paredes de LED.

• Sistemas line-array principais e auxiliares.

• Torres de alto-falantes de retransmissão.

• Uma estrutura de controle da Frente da Casa.

• Passarela de artistas e palco secundário.

• Sistemas temporários de assentos e circulação de público.

• Barracas de bastidores e áreas de serviço.

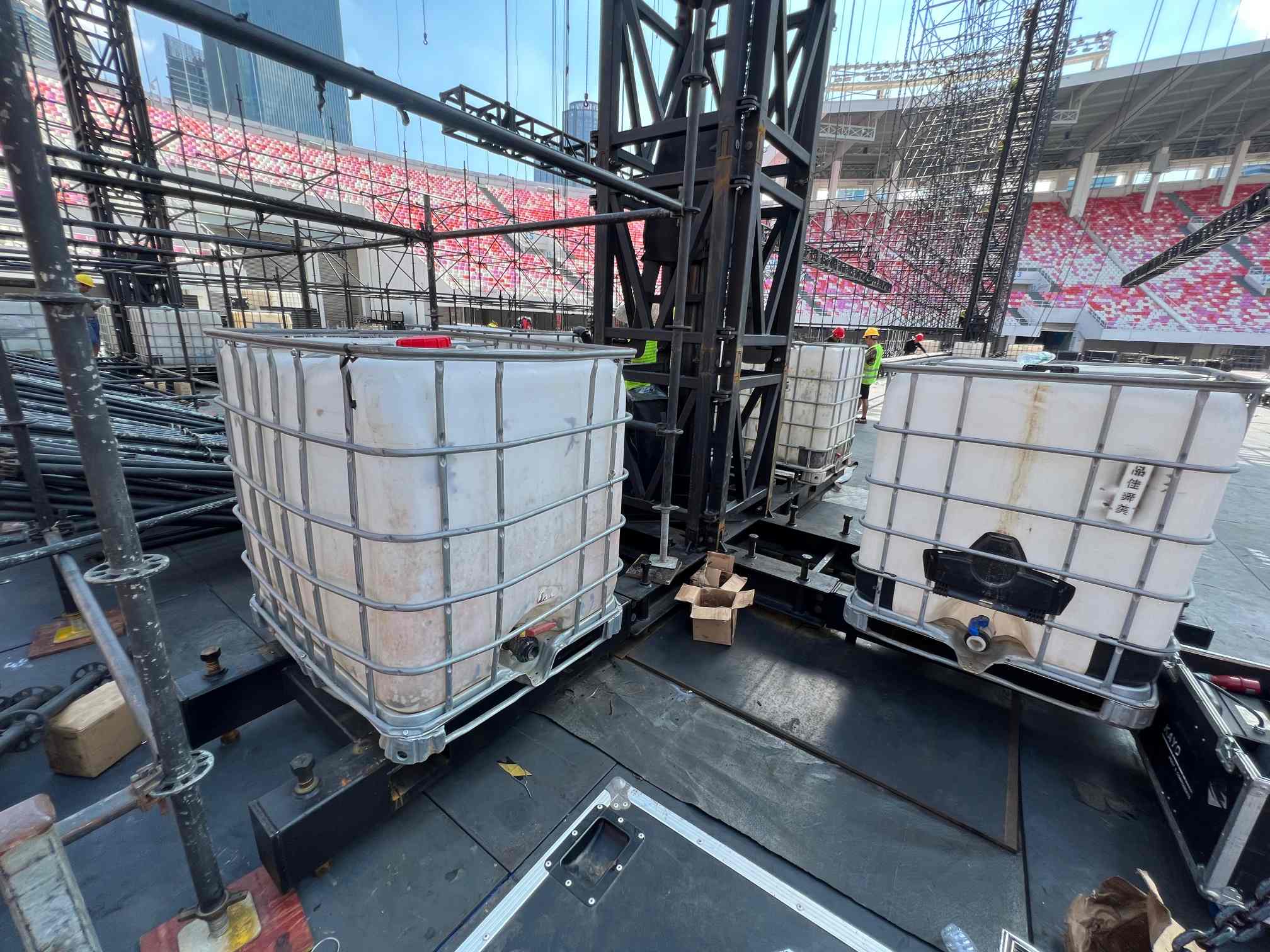

• Lastro, cabos de sustentação e piso de proteção.

Cada estrutura deve ser construída no momento correto. Alguns componentes devem ser concluídos antes que outros possam começar, enquanto outras atividades podem ocorrer simultaneamente em áreas separadas do estádio.

Este artigo é baseado em duas observações estruturais feitas durante a construção de um grande estádio para concertos em Guangzhou.

A primeira observação do local ocorreu em 11 de julho , quando muitos dos sistemas estruturais primários ainda estavam expostos.

A segunda ocorreu em 16 de julho , quando o palco principal, as estruturas Ringlock, a torre FOH, as torres de retransmissão e as estruturas auxiliares já haviam tomado forma, mas antes que o cabeamento de iluminação final, o revestimento decorativo, as cortinas e a marca do evento ocultassem a engenharia subjacente.

O objetivo não era fotografar a performance finalizada.

Foi para entender como o local foi construído.

O melhor momento para estudar a estrutura de um concerto não é quando o local parece completo. É quando os caminhos de carga, conexões, sistemas de suporte e sequência de instalação ainda estão visíveis.

A relação geral entre os principais componentes do local é apresentada em Compreendendo o layout de um concerto em um grande estádio . Este artigo acompanha esses componentes em sua sequência de construção.

Método de Observação de Engenharia

As duas visitas ao local capturaram diferentes estágios de construção.

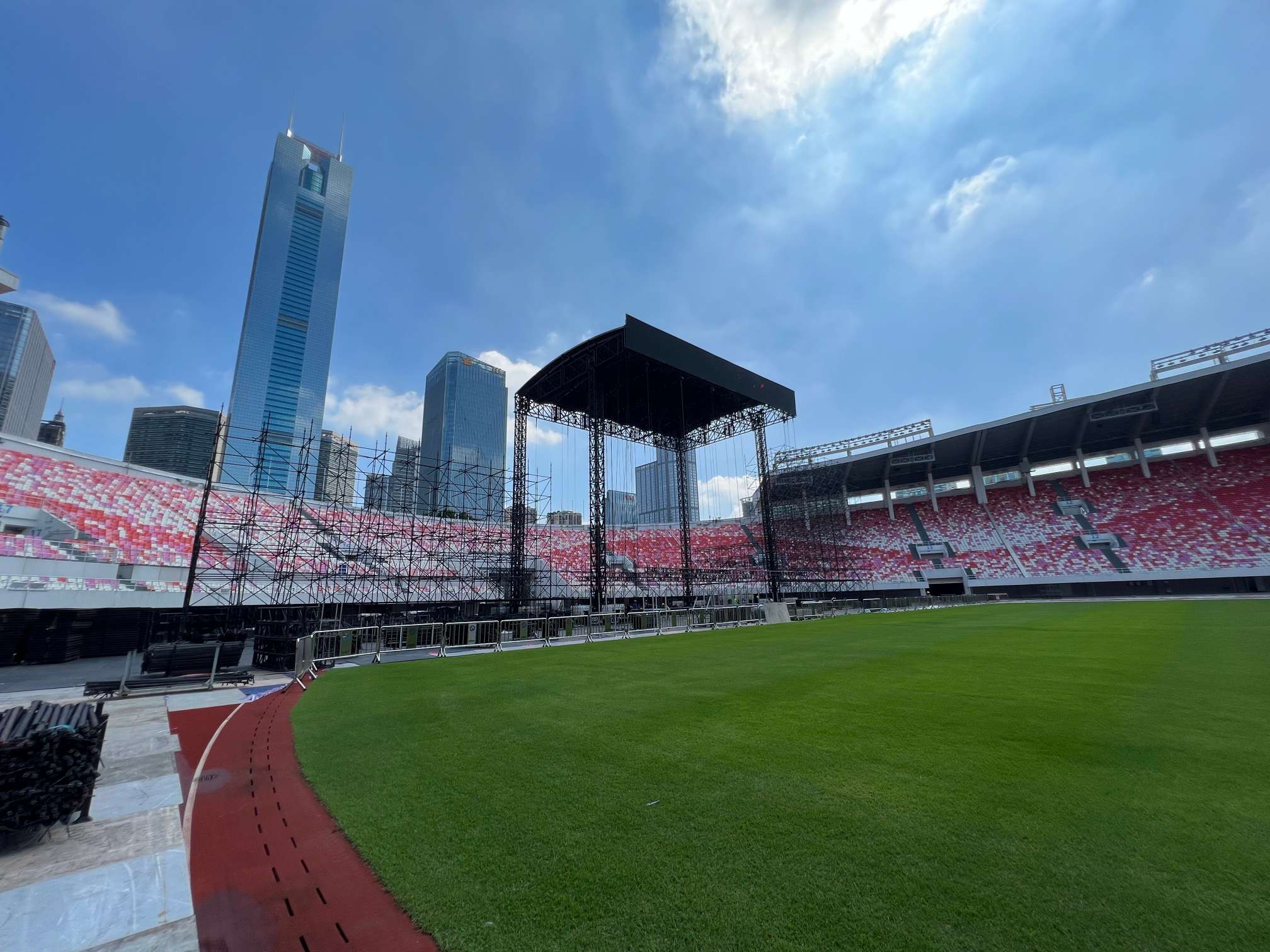

Primeira Observação – 11 de julho

Durante a primeira visita, os principais sistemas estruturais ainda estavam em formação.

O trabalho visível incluiu:

• A estrutura hidráulica do telhado do estágio principal.

• A plataforma do palco principal.

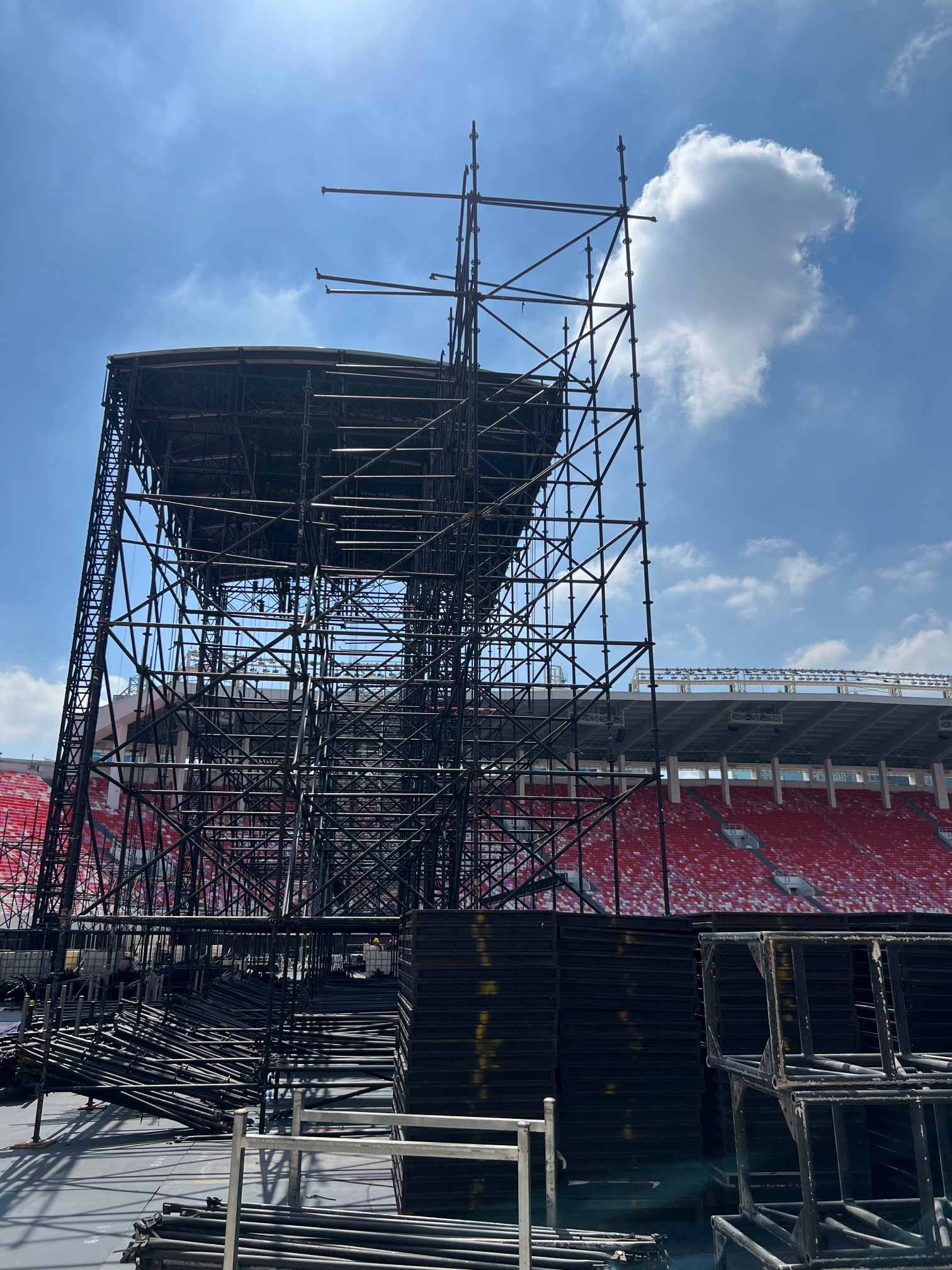

• As primeiras estruturas de Ringlock ao lado do palco principal.

• Áreas estruturais iniciais para suporte de LED e alto-falante.

• Estruturas auxiliares de produção parcialmente desenvolvidas.

• Conexões expostas, contraventamentos e sistemas de base.

Neste ponto, muitos sistemas secundários ainda não tinham ocultado o quadro estrutural.

A relação entre bases de aço, colunas verticais, componentes de elevação hidráulica, estrutura de alumínio do telhado e sistemas de suporte Ringlock foi mais fácil de identificar.

Segunda Observação – 16 de julho

Na segunda visita, o local havia se desenvolvido substancialmente.

Os seguintes sistemas eram visíveis de forma mais completa:

• O esboço estrutural do estágio principal concluído.

• Torres Ringlock laterais suportando equipamentos de áudio e LED.

• A estrutura FOH.

• Torres de alto-falantes de retransmissão perto do meio do estádio.

• A principal passarela do artista.

• O estágio secundário circular.

• Plataformas de iluminação lateral.

• Barracas de bastidores e vias de acesso.

• Instalações mais completas de LED e alto-falantes.

O local estava estruturalmente maduro, mas ainda não havia atingido o ponto em que o acabamento da produção ocultasse os detalhes da construção.

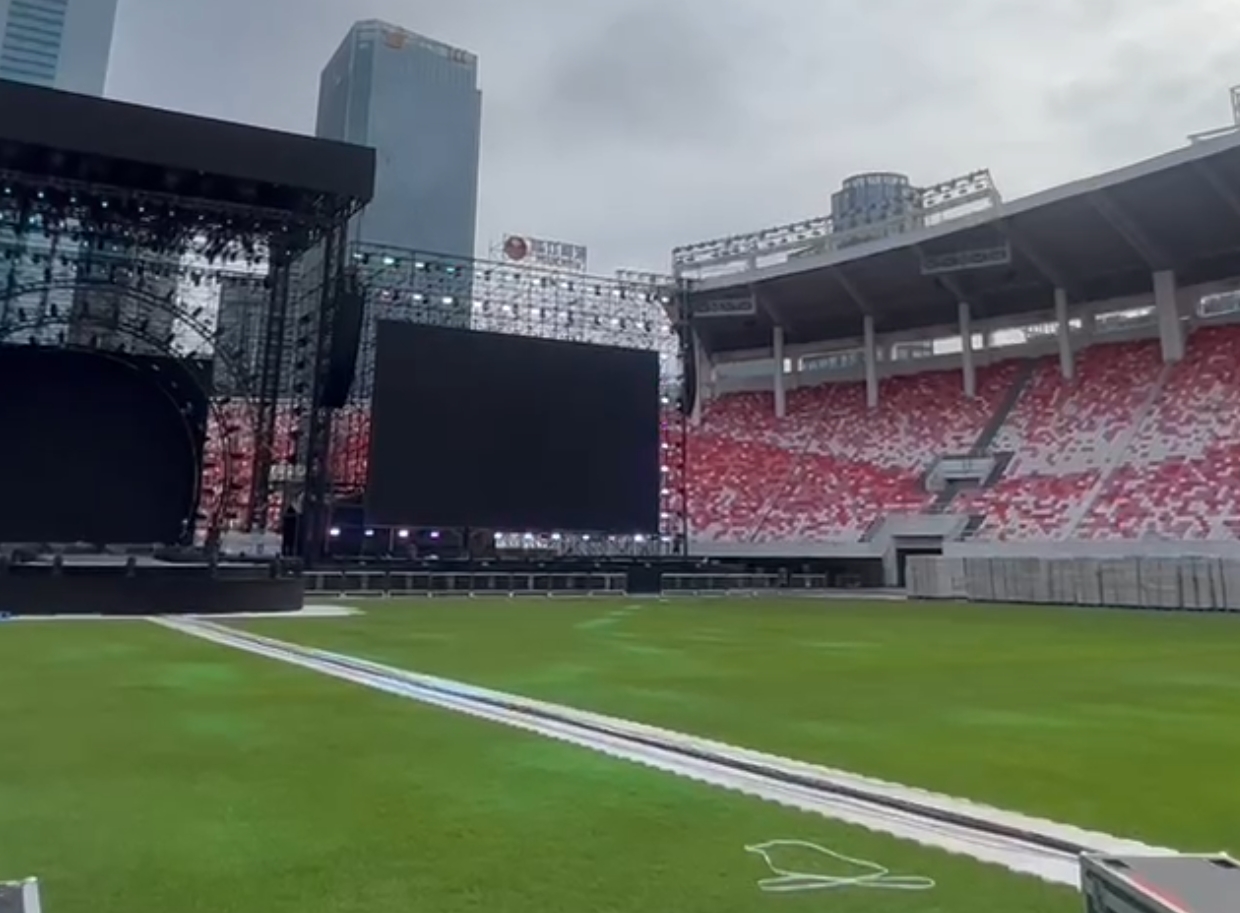

Após esta fase, teares de cabos, luminárias, cortinas de palco, painéis decorativos, marcas de eventos e recintos operacionais cobririam progressivamente a estrutura subjacente.

Embora o local se tornasse mais completo visualmente, ele se tornaria menos útil para o estudo da metodologia de engenharia.

A construção é uma sequência de sistemas interdependentes

Um concerto em um estádio não é construído completando uma estrutura e depois passando para a próxima em uma simples linha reta.

Vários fluxos de trabalho geralmente se sobrepõem.

Por exemplo:

• O telhado principal pode ser montado enquanto as torres Ringlock estão sendo erguidas.

• A proteção do solo pode continuar em áreas onde estruturas de FOH e relés serão instaladas posteriormente.

• O deck do palco pode ser instalado enquanto a preparação do equipamento do telhado está em andamento.

• As estruturas de suporte de LED podem ser concluídas antes da chegada dos gabinetes de LED.

• Tendas nos bastidores podem ser instaladas enquanto o sistema de áudio principal está em operação.

No entanto, a construção global segue uma dependência lógica:

Preparação do local ↓ Levantamento e posicionamento estrutural ↓ Estrutura primária do palco ↓ Sistemas de suporte de telhado e Ringlock ↓ Passarela, FOH e torres de retransmissão ↓ LED, instalação de áudio e iluminação ↓ Bastidores e infraestrutura operacional ↓ Lastro, verificações de segurança e preparação final

A sequência é governada por um princípio prático:

Estruturas que definem a geometria e suportam grandes cargas devem ser estabelecidas antes da instalação dos equipamentos, acabamentos e sistemas operacionais.

Fase 1 — Acesso ao Estádio, Proteção do Solo e Zonas de Trabalho

Antes da construção da estrutura principal, a equipe de construção deve transformar o estádio de recinto esportivo em canteiro de obras temporário.

Esta não é apenas uma tarefa logística.

É a primeira etapa da engenharia.

Protegendo a superfície existente do estádio

Um estádio pode conter:

• Relva natural ou artificial.

• Pistas de corrida.

• Canais de drenagem.

• Serviços subterrâneos.

• Assentos fixos.

• Acesse túneis.

• Infraestruturas eléctricas e de comunicações existentes.

Equipamentos pesados, empilhadeiras, caminhões, guindastes, placas de base e sistemas de lastro podem danificar essas superfícies se as cargas forem aplicadas diretamente.

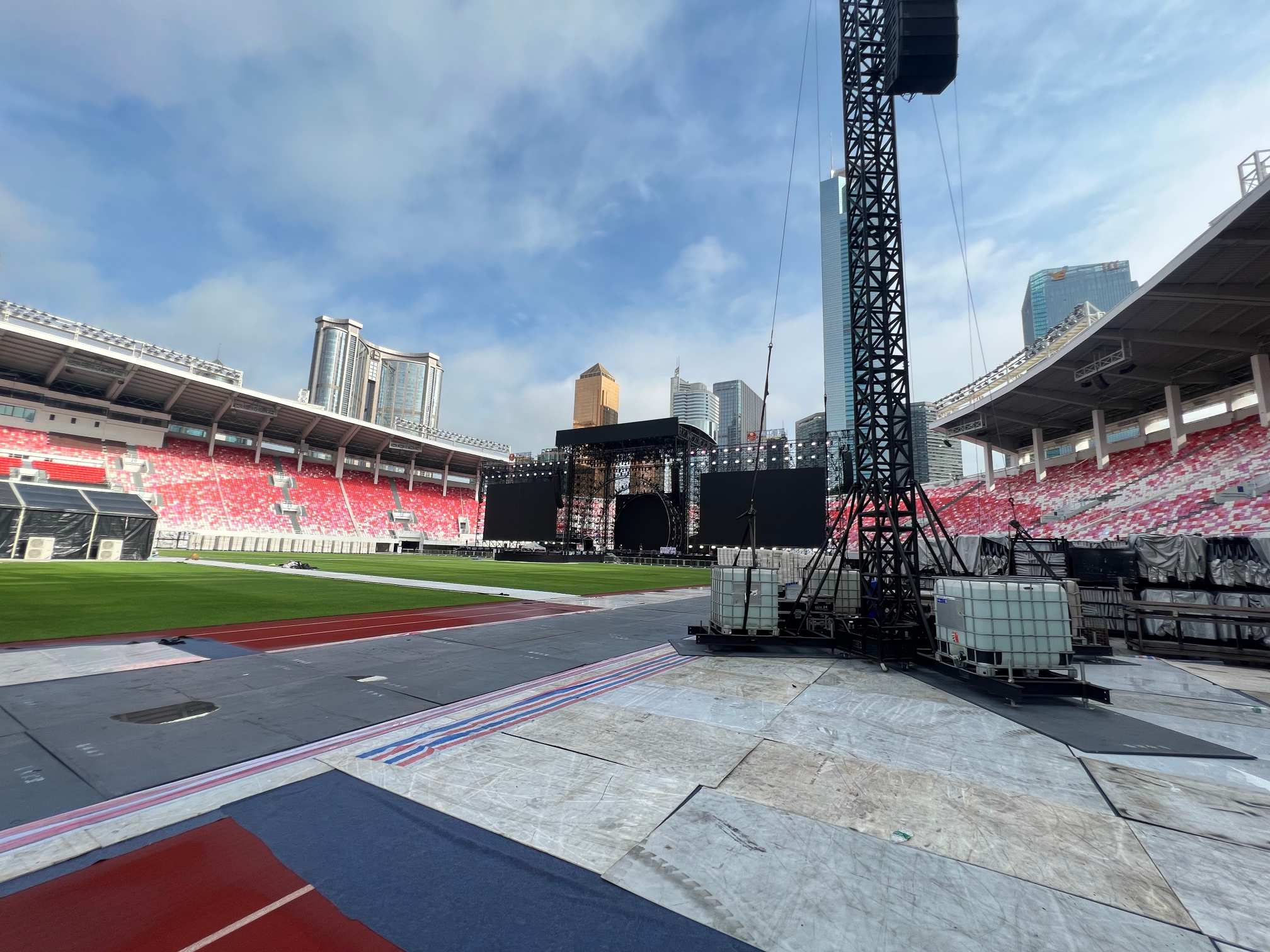

A proteção do solo é, portanto, instalada antes que os principais componentes entrem no estádio.

No projeto observado, diversas camadas de proteção e materiais de cobertura temporários foram utilizados nas áreas de campo e pista. Seu objetivo era:

• Separe os equipamentos de construção da superfície do estádio.

• Distribua as cargas das rodas e da placa de base.

• Reduza a abrasão superficial.

• Fornece rotas de trabalho temporárias.

• Proteja a superfície da chuva e da lama.

• Crie caminhos mais estáveis ​​para o manuseio de materiais.

A estratégia de proteção é explicada mais especificamente no artigo sobre como as superfícies dos estádios são protegidas durante a construção temporária de concertos.

Criação de rotas de materiais e veículos

A construção não começa diretamente na posição final.

Os materiais devem primeiro ser descarregados, separados e transportados pelo estádio.

Rotas temporárias são necessárias para:

• Caminhões.

• Empilhadeiras.

• Guindastes móveis.

• Carrinhos de materiais.

• Componentes do palco.

• Pacotes de treliça.

• Padrões e livros contábeis Ringlock.

• Armários de LED.

• Sistemas de áudio.

• Tanques de lastro.

A rota deve evitar conflitos entre o manuseio de materiais e a obra estrutural concluída.

Uma sequência de entrega mal planejada pode fazer com que os componentes fiquem presos atrás de estruturas acabadas ou forçar equipamentos pesados ​​a percorrerem áreas que já foram concluídas.

Estabelecendo zonas de construção separadas

O local está dividido em zonas funcionais de construção, incluindo:

• Palco principal.

• Asas de palco.

• Passarela.

• FOH.

• Torres de retransmissão.

• Assentos do público.

• Nos bastidores.

• Armazenamento de equipamentos.

• Acesso de veículos.

• Rotas de circulação de emergência.

Esse zoneamento inicial determina como os sistemas posteriores se conectarão.

O palco principal não pode ser posicionado independentemente da passarela, da linha de visão do FOH, da cobertura dos alto-falantes ou do plano de circulação do público.

Esta é uma das razões pelas quais os estádios são frequentemente seleccionados para grandes produções: proporcionam acesso controlado, circulação existente, infra-estruturas de assentos e grandes áreas de trabalho, conforme discutido em Porque são construídos grandes palcos de concertos dentro dos estádios?.

Fase 2 — Levantamento, Controle da Linha Central e Posicionamento Estrutural

Uma vez protegida a área de trabalho, a geometria do palco deve ser transferida dos desenhos para o piso do estádio.

Esta é a fase de levantamento.

Estabelecendo a linha central do palco

A linha central é a principal referência para o palco principal.

Ele controla o relacionamento entre:

• O telhado.

• Parede principal de LED.

• Passarela do artista.

• Estágio secundário circular.

• FOH.

• Disposição do público.

• Posições da câmera.

Se a linha central estiver incorreta, o erro afetará todo o local.

Por esse motivo, grandes palcos não são posicionados alinhando-os visualmente com o estádio.

Eles estão localizados através de pontos de referência medidos.

Localizando as colunas principais

Após a linha central ser estabelecida, as posições principais das colunas são marcadas.

Esses pontos determinam:

• Largura do telhado.

• Profundidade do telhado.

• Abertura do palco.

• Relacionamento lateral.

• Geometria de elevação hidráulica.

• Posição do avental.

As quatro colunas primárias do telhado devem formar uma geometria retangular controlada antes do início da montagem vertical.

Posicionando Estruturas Secundárias

O mesmo sistema de referência é estendido para:

• Estruturas Ringlock laterais.

• FOH.

• Torres de retransmissão.

• Passarela.

• Plataformas de iluminação.

• Entradas nos bastidores.

• Assentos do público.

Embora estas estruturas possam ser instaladas posteriormente, as suas posições devem ser determinadas antecipadamente.

Isso evita conflitos posteriores, como:

• FOH obstruindo a visão do grande público.

• Torres de retransmissão em conflito com assentos.

• Escadas de passagem entrando nas rotas das câmeras.

• Estruturas Ringlock sobrepondo saídas de emergência.

• Fios de sustentação entrando em zonas de circulação.

Fase 3 — Construindo a Plataforma do Palco Principal

A plataforma do palco principal estabelece o nível de trabalho primário para artistas e equipamentos de produção.

Dependendo do projeto, a plataforma pode ser construída antes, durante ou imediatamente após a instalação antecipada do telhado-coluna.

Criando o nível de desempenho principal

A plataforma do palco deve fornecer:

• Uma superfície de desempenho nivelada.

• Capacidade de carga para artistas e equipamentos.

• Suporte para parede LED de fundo principal.

• Rotas de acesso nos bastidores.

• Ligação a escadas e rampas.

• Interfaces com a passarela.

A principal tela LED de fundo observada neste projeto foi colocada diretamente na plataforma do palco, em vez de ficar inteiramente suspensa no telhado.

Isso significava que o palco não era apenas uma superfície de atuação. Também se tornou parte do caminho de carga do LED.

O caminho de carga foi aproximadamente:

Gabinetes principais de LED ↓ Base de LED ou estrutura de suporte ↓ Convés do palco principal ↓ Subestrutura do palco ↓

Isso difere das telas laterais de LED, que dependiam das estruturas Ringlock. Os três métodos de suporte de LED são examinados no artigo separado Como são suportadas telas de LED grandes?

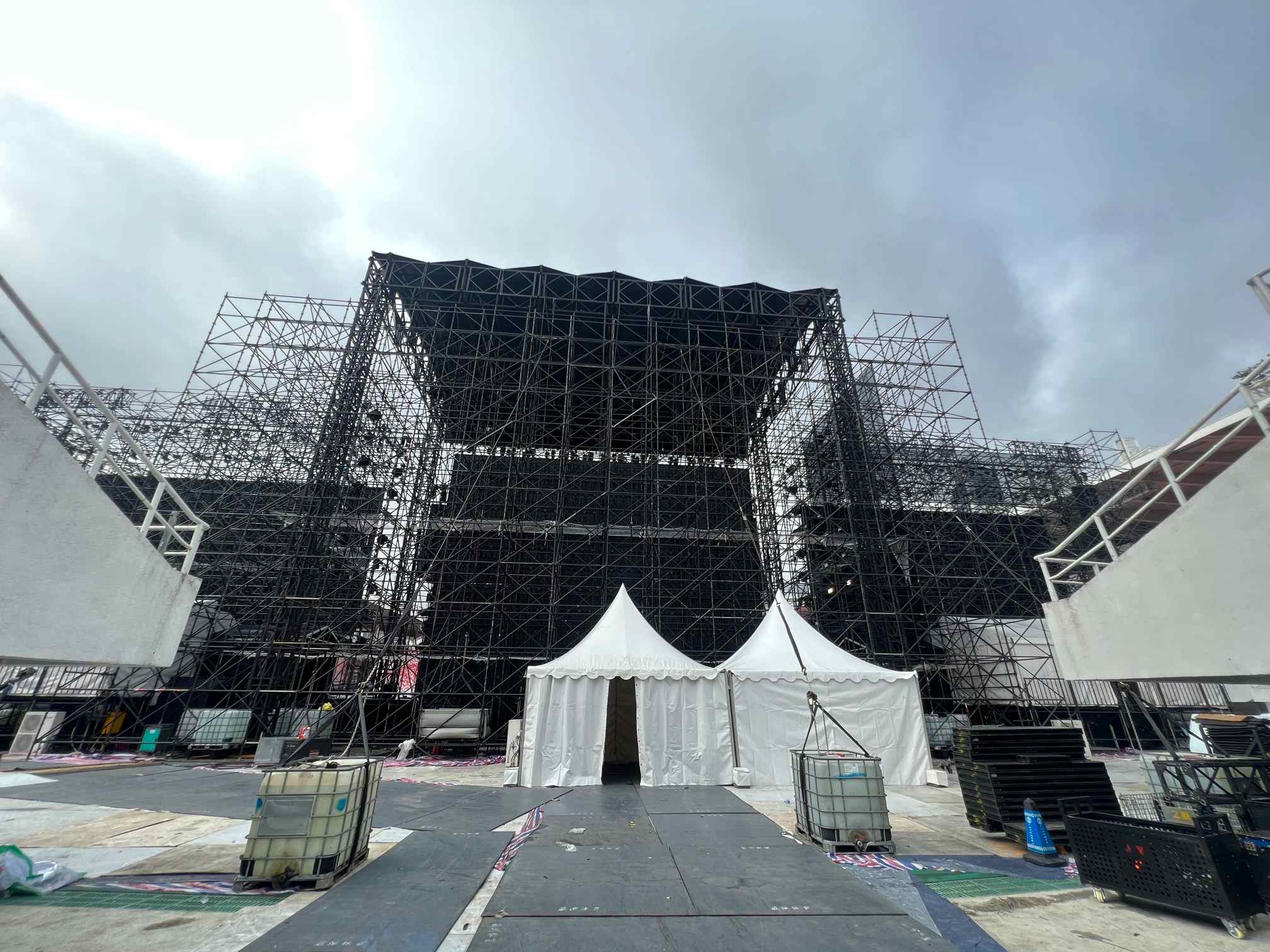

Construindo acesso aos bastidores

A plataforma deve se conectar a:

• Escadas de acesso aos artistas.

• Escadas de serviço.

• Rampas de equipamentos.

• Tendas nos bastidores.

• Áreas de trabalho técnico.

• Saídas de emergência.

Essas conexões devem ser instaladas antes que o local fique lotado de cabos e equipamentos.

Deixando espaço para sistemas de produção

A parte inferior e traseira do palco pode conter:

• Distribuição de energia.

• Linhas de sinalização.

• Componentes mecânicos.

• Armazenar.

• Rotas de cabos.

• Corredores de acesso.

A estrutura, portanto, não pode ser tratada como um bloco sólido.

É um espaço funcional com acesso controlado e requisitos de serviço.

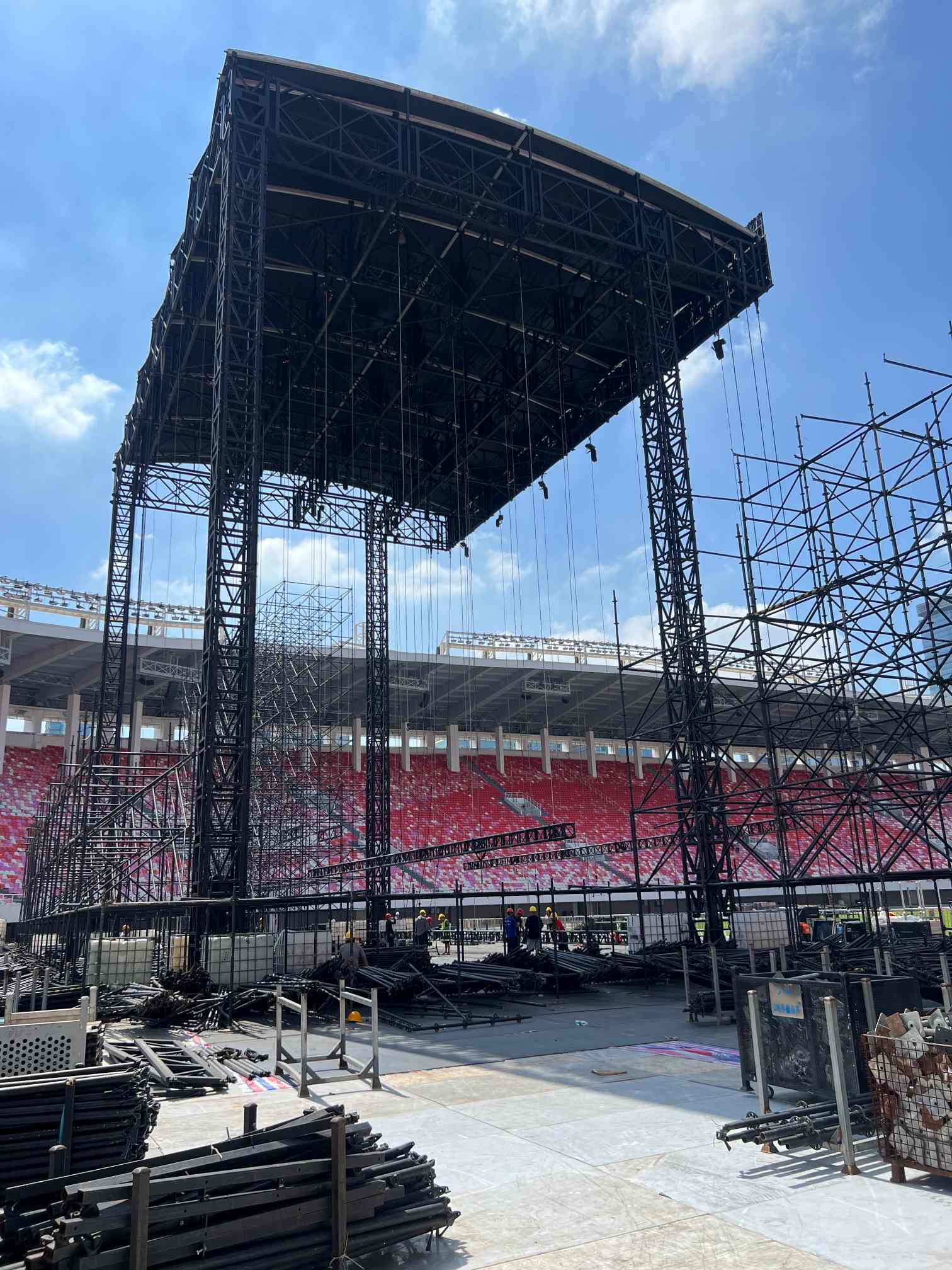

Fase 4 - Instalação da Estrutura Hidráulica do Telhado do Estágio Principal

A cobertura hidráulica foi o principal sistema estrutural do palco principal.

Sua construção seguiu uma sequência mais detalhada que o restante do local, pois envolveu bases de aço, colunas modulares, equipamentos de elevação hidráulica e uma montagem de cobertura leve e curva.

O método completo é examinado em Como é construído um grande palco principal de concerto? , enquanto a sequência principal é resumida aqui.

Instalando as bases de aço

As bases principais estabelecem a posição das colunas da cobertura.

Eles devem fornecer:

• Uma superfície de rolamento estável.

• Pontos de conexão para as colunas.

• Interfaces para equipamentos hidráulicos.

• Transferência controlada de cargas verticais e laterais.

As localizações das bases são verificadas antes da instalação das primeiras seções da coluna.

Instalando as seções da primeira coluna

As seções iniciais da coluna são erguidas em altura relativamente baixa.

Nesta fase, os trabalhadores podem montar e inspecionar as ligações estruturais inferiores a partir do solo ou de plataformas baixas.

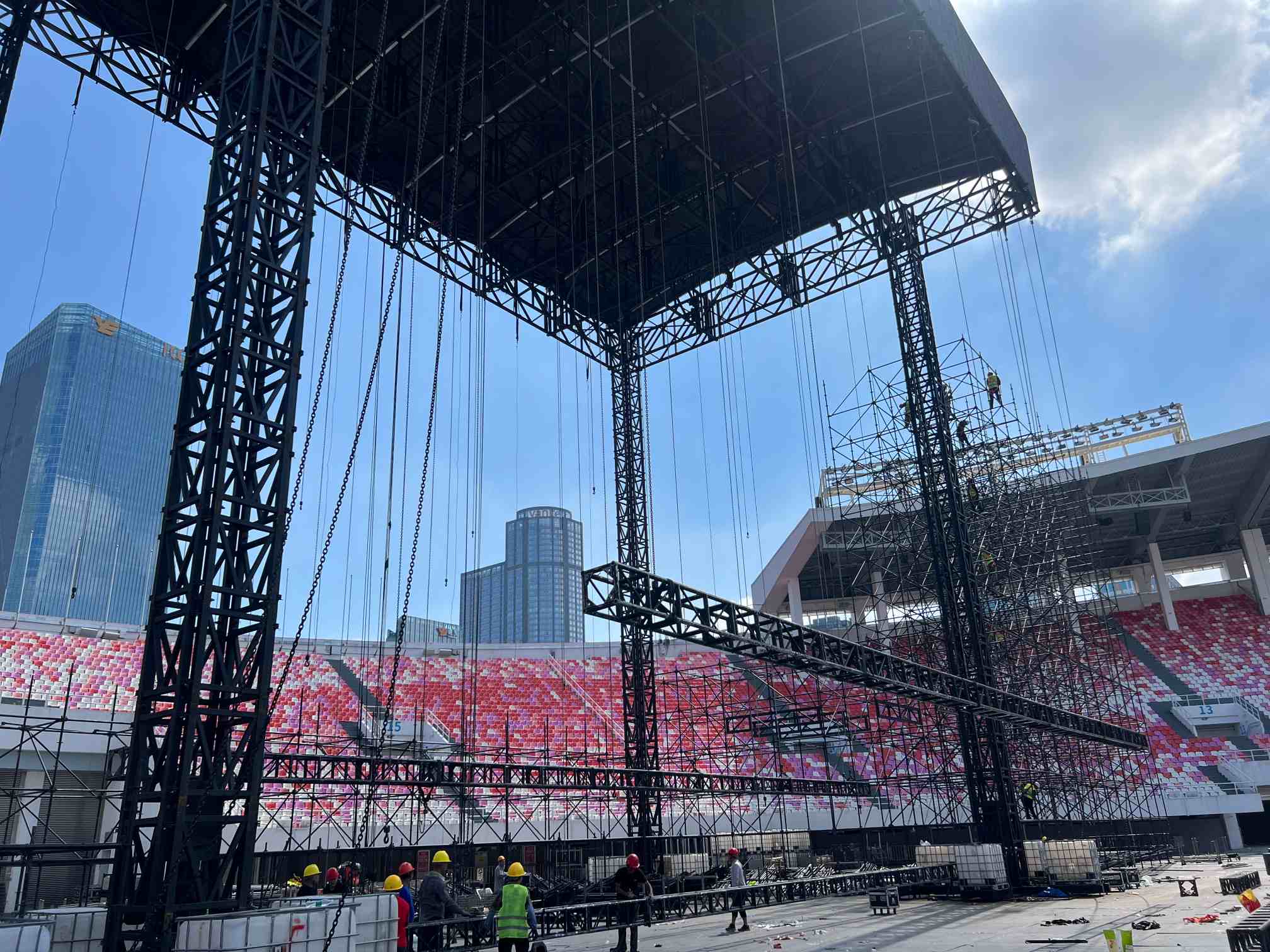

Instalando os Cilindros de Elevação Hidráulicos

Os cilindros hidráulicos estão integrados no sistema de elevação do teto.

O seu papel não é permanecer como único suporte estrutural da cobertura final. Eles fornecem um método controlado de elevação do telhado enquanto seções de colunas adicionais são instaladas.

Adicionando Outras Seções de Coluna

A cobertura não é montada na sua cota final desde o início.

Em vez disso, é construído a uma altura de trabalho mais baixa e elevado por etapas.

Uma sequência simplificada é:

Instalação inicial no solo Colunas ↓ Montar estrutura de telhado de baixo nível ↓ Operar sistema de elevação hidráulica ↓ Elevar o telhado ↓ Inserir seções de coluna adicionais ↓ Repetir até que a altura necessária seja alcançada

Isso reduz a quantidade de montagem de alto nível necessária.

Também permite que os principais componentes do telhado e sistemas de amarração sejam preparados mais próximos do solo.

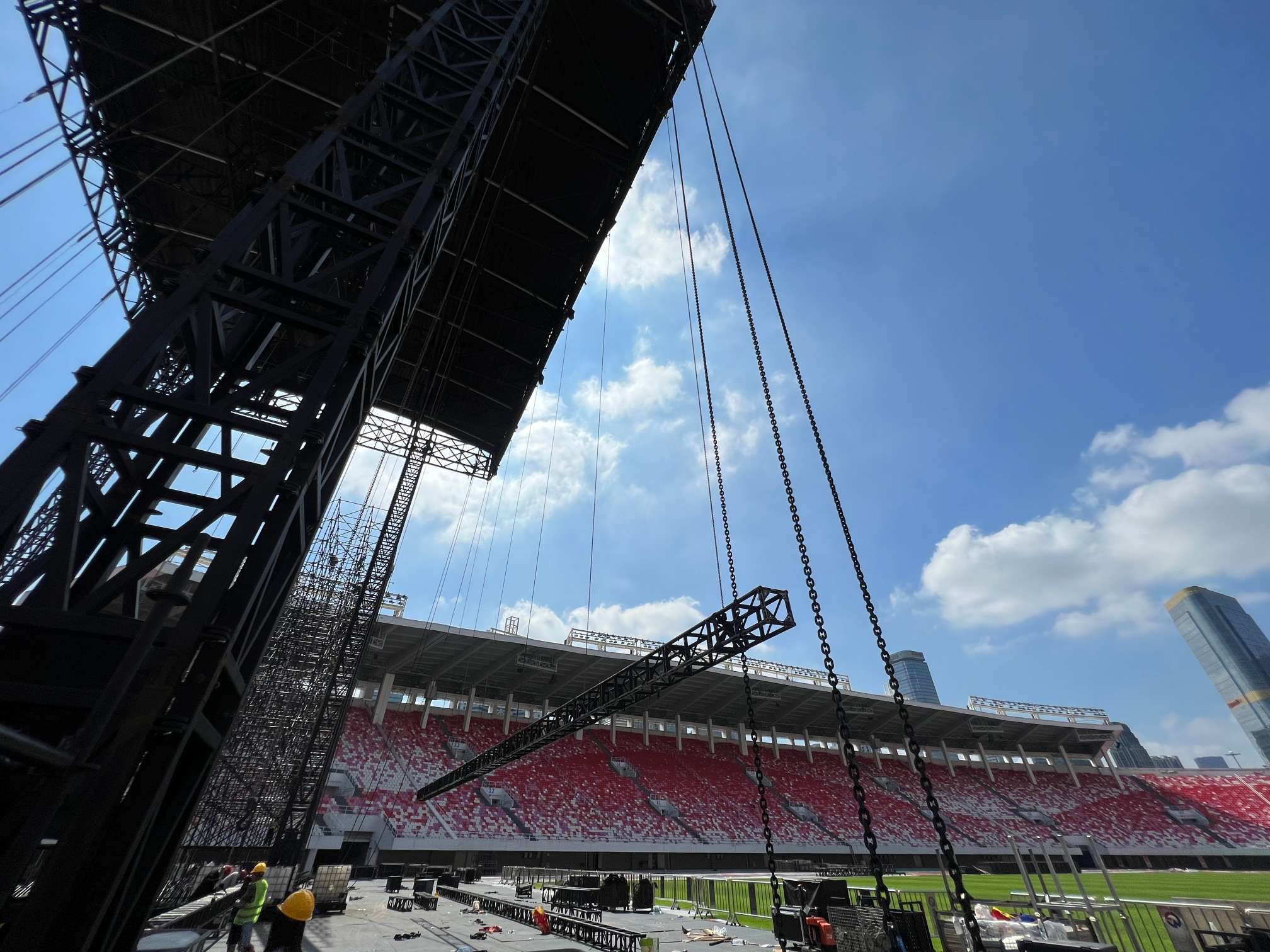

Instalando vigas principais do telhado

As vigas do telhado conectam as colunas e definem o perímetro principal do telhado.

Eles recebem cargas de:

• O sistema de telhado curvo.

• Estruturas de avental.

• Pontos de aparelhamento.

• Equipamento de iluminação.

• Alto-falantes suspensos.

• Quadros de suporte de LED.

• Tecido de telhado.

O teto é mais alto do que a parede de LED de fundo porque foi projetado de acordo com esses requisitos de produção e montagem, e não apenas com a altura visual da tela.

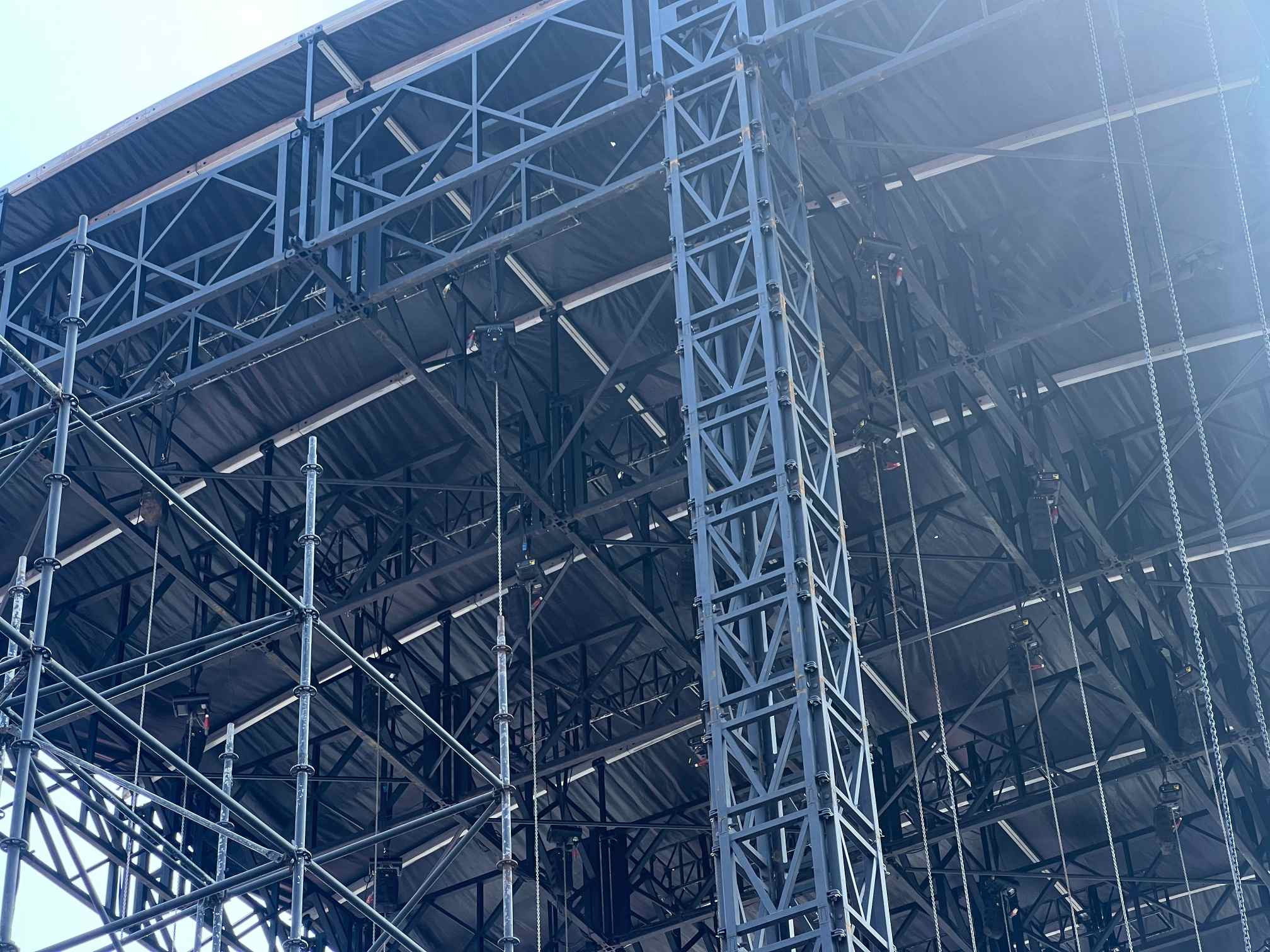

Fase 5 — Montagem do Sistema Curvo de Telhado de Alumínio

Acima da estrutura hidráulica de aço do telhado, foi instalada uma estrutura curva de alumínio mais leve.

Este sistema de telhado não era uma unidade soldada.

Consistia em seções modulares de alumínio montadas com conexões aparafusadas.

A estrutura do telhado em camadas

O caminho de carga observado foi:

Membrana de telhado de PVC ↓ Extrusões de tenda Keder ↓ Estrutura de telhado curva de alumínio aparafusada ↓ Suportes de pilares de garfo de aço ↓ Vigas de telhado hidráulicas ↓

Cada camada desempenhava uma função diferente.

• A membrana de PVC forneceu proteção contra intempéries.

• Os perfis Keder retiveram e tensionaram a membrana.

• A estrutura curva de alumínio reduziu a carga morta do telhado.

• O garfo de aço suporta forças concentradas transferidas.

• As vigas hidráulicas do telhado transportavam o sistema para as colunas.

As razões para este arranjo são explicadas em Por que as estruturas de telhado curvo são usadas em palcos de concertos?.

Instalando os perfis Keder e a tela do telhado

Os perfis de extrusão da tenda Keder foram montados ao longo da estrutura de alumínio do telhado.

A borda arredondada reforçada da membrana de PVC foi inserida no canal do perfil e puxada ao longo do telhado.

A largura da membrana tinha que corresponder estreitamente à geometria curva.

Se fosse muito grande, o telhado permaneceria solto e sujeito à acumulação de água.

Se fosse muito pequeno, a instalação seria difícil ou a membrana poderia ficar sobrecarregada.

A membrana não era, portanto, uma cobertura decorativa instalada após a estrutura.

Era um componente projetado coordenado com a geometria do telhado.

Fase 6 - Instalação de estruturas de telhado e estruturas de avental

Antes que o telhado atingisse a altura final, a preparação do cordame foi instalada sempre que possível.

Esta é uma das grandes vantagens de montar a cobertura próxima ao nível do solo.

Preparando pontos de amarração

A preparação do equipamento do telhado pode incluir:

• Talhas de corrente.

• Aços de segurança.

• Pontos de suspensão.

• Conexões de treliça de iluminação.

• Pontos de suspensão do cabo.

• Posições de montagem dos alto-falantes.

A instalação desses componentes em baixo nível reduz o trabalho em grandes altitudes.

Construindo o avental

O avental se estende desde a frente do telhado principal.

No local observado, desempenhou diversas funções.

Forneceu suporte para:

• Elementos estruturais do palco frontal.

• Uma longa tela LED horizontal.

• Vigas de suspensão lineares.

• Equipamento adicional de borda de telhado.

O longo banner de LED na frente do teto foi montado em uma moldura de alumínio dedicada fixada na viga do avental.

Os line arrays primários foram pendurados em vigas cantilever abaixo do avental, perto das colunas externas do palco principal.

Isto ilustra como um conjunto de borda de telhado pode transportar vários sistemas, desde que cada um tenha um ponto de suporte e um caminho de carga claramente definidos.

Elevando o telhado até a altura final

Uma vez preparada a estrutura do telhado, a estrutura curva, a membrana e os componentes de amarração selecionados, o sistema hidráulico elevou o telhado progressivamente.

Seções adicionais de coluna foram instaladas até que a elevação necessária fosse alcançada.

A sequência de elevação do telhado teve que levar em conta:

• Nível estrutural.

• Alinhamento de coluna.

• Sincronização hidráulica.

• Estabilidade temporária.

• Conclusão da conexão.

• Mudança na exposição ao vento à medida que o telhado subia.

Fase 7 — Construindo as estruturas Ringlock do lado do palco

Enquanto o telhado principal estava sendo concluído, grandes estruturas Ringlock foram erguidas em ambos os lados do palco.

Estes não eram andaimes de acesso comuns.

Eram estruturas temporárias polivalentes que apoiavam:

• Grandes telas LED.

• Treliças lineares.

• Plataformas de manutenção.

• Acesso ao equipamento.

• Circulação nos bastidores.

• Salas técnicas e espaços fechados.

A função de engenharia desses sistemas é discutida em Como as estruturas Ringlock suportam grandes palcos de concertos?.

Construindo primeiro a grade Ringlock completa

Um importante princípio de construção observado foi que a estrutura Ringlock foi inicialmente montada como uma grade mais completa.

Isso fornece:

• Controle geométrico.

• Estabilidade temporária.

• Plataformas de trabalho contínuas.

• Instalação de suporte mais fácil.

Somente após o estabelecimento do maior volume estrutural foram selecionados os vãos internos modificados ou abertos para formar:

• Salas de equipamentos.

• Passagens.

• Entradas.

• Zonas de suporte de LED.

• Circulação nos bastidores.

Isto é mais seguro e controlável do que tentar construir uma estrutura complexa com grandes aberturas desde o início.

Instalação de contraventamentos e membros para serviços pesados

As torres Ringlock exigiam estabilidade horizontal, vertical e diagonal.

Dependendo da localização, a estrutura incluía:

• Padrões.

• Livros contábeis.

• Chaves diagonais.

• Livros pesados.

• Suportes de treliça superiores.

• Placas de base.

• Bases ajustáveis.

• Sistemas de lastro.

O sistema de suporte deve transmitir cargas das telas de LED e dos alto-falantes através da grade do andaime até o solo.

Fase 8 — Instalando os Sistemas de Suporte LED

Assim que as estruturas primárias estivessem estáveis, os sistemas de suporte de LED poderiam ser concluídos.

Três métodos diferentes foram observados.

LED de fundo principal

A tela de fundo principal foi suportada diretamente pela plataforma do palco principal.

Isso proporcionou um caminho de carga vertical curto e direto e permitiu o acesso para manutenção nos bastidores.

Telas de LED ao lado do palco

As telas de ambos os lados do palco foram instaladas em estruturas Ringlock.

Vigas de suporte de tubo quadrado de aço foram instaladas na parte inferior para estabelecer uma linha de referência de nível.

Essas vigas ajudaram:

• Corrija pequenas tolerâncias de construção Ringlock.

• Distribua as cargas do gabinete.

• Alinhe a primeira linha de LED.

• Evite erros cumulativos de instalação.

Um pequeno erro na parte inferior de uma grande parede de LED pode se tornar mais visível à medida que linhas adicionais são adicionadas.

A viga de suporte inferior é, portanto, um elemento de precisão e não apenas uma peça de aço conveniente.

Telas LED FOH

A estrutura FOH também trazia telas de LED nas laterais frontal e traseira.

Essas exibições serviam a diferentes funções de produção e público, mas contavam com a estrutura Ringlock como suporte principal.

Banner LED de avental

A longa tela de LED acima da abertura do palco principal foi instalada em uma moldura de alumínio fixada na viga do avental.

Seu sistema de suporte mais leve reduziu a carga morta desnecessária no telhado, mantendo o alinhamento em toda a largura do palco.

A diferença entre esses sistemas demonstra um princípio mais amplo:

O suporte de LED é selecionado de acordo com a posição estrutural – não de acordo com o fato de o equipamento ser uma tela de LED.

Fase 9 — Construção da Passarela e Etapa Secundária Circular

A passarela dos artistas estendia-se do palco principal até a área de audiência e terminava em um palco secundário circular.

Não era apenas uma extensão decorativa.

Mudou:

• Circulação de artistas.

• Interação do público.

• Posicionamento da câmera.

• Limites de segurança.

• Requisitos de iluminação.

• Acesso de emergência.

Conectando a passarela ao palco principal

A passarela teve que se alinhar com o nível de desempenho principal, permanecendo estruturalmente independente o suficiente para acomodar sua própria geometria e suportes.

Instalando escadas laterais

As escadas foram posicionadas em ambos os lados da passarela.

Eles forneceram acesso para:

• Artistas.

• Operadores de câmera.

• Pessoal de produção.

• Equipes de instalação.

• Movimento de emergência.

Construindo o Estágio Final Circular

A plataforma circular criou um ponto focal dentro da área de audiência.

Devido à sua geometria e visibilidade, o alinhamento das bordas e o nível da superfície foram particularmente importantes.

Separando plataformas de iluminação próximas

Duas plataformas de iluminação horizontais independentes foram posicionadas próximas ao palco principal.

A passarela ficava em um nível diferente dessas estruturas.

A diferença de nível ajudou a definir zonas operacionais separadas e reduziu a possibilidade de os artistas entrarem acidentalmente nas áreas técnicas.

Fase 10 — Construindo a Estrutura FOH

O FOH foi posicionado no meio da área de audiência porque a equipe de produção precisa de uma visão representativa e de uma posição de escuta.

Sua localização e função são examinadas em Por que o FOH está posicionado no meio da área de audiência?.

O sistema FOH observado incluiu:

• Uma estrutura alta de Ringlock.

• Uma tela LED voltada para o público.

• Uma exibição voltada para o palco.

• Uma plataforma de câmera superior.

• Posições de iluminação.

• Áreas técnicas ao nível do solo.

• Tendas de proteção para equipamentos.

Construindo a Torre Estrutural

A estrutura Ringlock foi erguida antes da instalação da maioria dos equipamentos de controle.

Isso permitiu:

• Plataformas a serem formadas.

• Pontos de suporte de LED a serem preparados.

• Posições da câmera a serem estabelecidas.

• Rotas de acesso a serem verificadas.

Instalando a Tenda FOH e a Proteção do Equipamento

Uma tenda maior foi posicionada em frente ou dentro da área funcional do FOH, enquanto tendas menores protegiam o equipamento ao nível do solo.

Em condições de chuva, estes recintos protegem:

• Consolas.

• Equipamento de distribuição de energia.

• Sistemas de sinalização.

• Equipamento de rede.

• Operadores técnicos.

Instalando telas e plataformas de câmeras

Assim que a torre Ringlock estivesse estável, as telas de LED frontais e traseiras e a plataforma elevada da câmera poderiam ser instaladas.

A FOH evoluiu, portanto, de uma torre estrutural para um centro de produção multifuncional.

Fase 11 — Construindo as torres de alto-falantes de retransmissão

Torres de revezamento foram posicionadas em ambos os lados da área central do estádio.

Cada torre tinha aproximadamente 20 metros de altura e carregava dois grupos de line-array.

Essas estruturas estenderam a cobertura sonora para áreas de audiência que não poderiam ser atendidas de maneira uniforme apenas pelos conjuntos do palco principal.

Sua função de engenharia é explicada em Por que são necessárias torres de alto-falantes de retransmissão?.

Construindo a Base da Torre

A base da torre teve que estabelecer:

• Uma pegada estável.

• Suporte de coluna de nível.

• Conexões para suportes diagonais.

• Pontos de extensão de lastro.

• Geometria de ancoragem com fio de sustentação.

Instalando a Torre Vertical

A torre de retransmissão observada usou:

• Seções verticais de torre de alumínio pesado.

• Componentes superiores e baixos em aço.

• Oito travessas diagonais conectando a região da base à torre.

• Posições de lastro estendidas.

• Fios de sustentação conectados em quatro direções.

Adicionando lastro e cabos de sustentação

Os tanques de lastro de água foram distribuídos simetricamente ao redor da torre.

Os cabos de sustentação estendiam-se da torre superior em direção aos pontos de lastro.

O sistema de lastro resistiu ao levantamento e ao tombamento, enquanto os cabos de sustentação melhoraram a estabilidade lateral efetiva da estrutura alta e esbelta.

Voando nas matrizes de relés

Assim que a estrutura da torre, o lastro e os cabos de sustentação foram concluídos, dois grupos de line array foram suspensos.

O caminho de carga do alto-falante foi aproximadamente:

Matrizes de linha de relé de colunas principais de aço ↓ Rigging e suporte superior ↓ Coluna da torre ↓ Base da torre ↓ Extensões de base, lastro e cabos de sustentação ↓ Line Array de superfície de estádio protegido

Fase 12 — Suspender os Sistemas Line-Array

O local usou três grandes arranjos de suspensão line-array.

Matrizes do palco principal

Um grupo linear foi suspenso na frente de cada coluna externa do palco principal em uma viga cantilever abaixo do avental.

Esta posição permitiu que o PA principal se projetasse diretamente para o público.

Matrizes do lado do palco

Line arrays adicionais foram montados nos lados externos das duas estruturas Ringlock.

Eles foram suspensos em vigas fixadas no topo das torres Ringlock.

A carga percorreu:

↓ Hardware de rigging ↓ Treliça superior ↓ Estrutura Ringlock ↓ Base e suporte de solo

Matrizes de relés

Dois grupos de line array foram suspensos em cada torre de retransmissão de aproximadamente 20 metros.

Juntos, os conjuntos principal, lateral e de retransmissão formaram um sistema de som distribuído.

Seus métodos de suspensão são discutidos com mais detalhes no artigo Como os line arrays são suspensos com segurança em grandes palcos de concertos? , enquanto as categorias mais amplas de equipamentos podem ser exploradas através do recurso do sistema Stage Sound .

Fase 13 — Instalação de Iluminação e Treliças de Produção

Após a conclusão das estruturas principais, as treliças e luminárias de iluminação puderam ser instaladas.

Sob o telhado principal, várias treliças curvas de iluminação foram suspensas.

A cobertura já estava preparada com:

• Pontos de aparelhamento.

• Guindastes.

• Aços de segurança.

• Posições dos cabos.

A instalação da iluminação segue a conclusão estrutural porque o posicionamento da luminária depende de:

• Elevação final do telhado.

• Geometria LED.

• Áreas performáticas.

• Linhas de visão da câmera.

• Locais de áudio.

Ao mesmo tempo, a carga de iluminação deve permanecer dentro do plano verificado de instalação do telhado.

A distinção entre membros individuais da treliça e o sistema completo de transferência de carga pode ser entendida em O que é um acorde principal da treliça e por que é importante? , O que é um membro da Truss Web? e como o contraventamento transfere cargas estruturais.

Fase 14 — Concluindo o Sistema Backstage

A construção nos bastidores geralmente se torna mais visível após a conclusão do trabalho estrutural primário.

A área de bastidores observada incluiu:

• Tendas temporárias.

• Espaços de preparação de intérpretes.

• Acesse passagens.

• Áreas de operação de equipamentos.

• Rampas.

• Armários técnicos.

• Conexões para entradas laterais do palco.

Os bastidores devem suportar:

• Artista esperando.

• Preparação de figurino e maquiagem.

• Restauração.

• Ar condicionado.

• Coordenação técnica.

• Movimentação de equipamentos.

• Acesso de emergência.

As tendas abaixo ou ao lado das alas do palco Ringlock foram conectadas às entradas do palco, permitindo que os artistas e a equipe entrassem sem passar pelas áreas públicas.

A área dos bastidores não é, portanto, um conjunto informal de tendas. É um sistema de circulação operacional conectado ao palco.

Fase 15 — Instalação de lastro, cabos de sustentação e sistemas de estabilidade final

Os lastros e cabos de sustentação podem aparecer durante diversas fases anteriores, mas sua configuração final deve ser concluída antes do carregamento e operação do equipamento.

Reator de água

Tanques de água foram usados ​​em torno de:

• Estruturas Ringlock.

• Torres de retransmissão.

• Outras torres independentes.

Os tanques não devem ser simplesmente colocados descuidadamente nos livros-razão do Ringlock.

Quando o lastro é elevado ou integrado em um andaime, o tanque requer uma plataforma de suporte adequada.

A superfície de apoio deve:

• Distribua a carga.

• Evite a deformação do razão local.

• Forneça área de rolamento suficiente.

• Mantenha o tanque estável durante o enchimento e a operação.

Fios de cara

Os cabos de sustentação fornecem restrição direcional.

Suas localizações devem ser coordenadas com:

• Rotas de audiência.

• Caminhos de veículos.

• Saídas de emergência.

• Acesso ao equipamento.

• Posições de lastro.

Podem ser necessários vários cabos de sustentação para fornecer redundância e controle em diferentes direções.

Verificações finais de órtese

Antes da operação, as equipes inspecionam:

• Chaves diagonais.

• Conexões aparafusadas.

• Cunhas e rosetas.

• Placas de base.

• Bases ajustáveis.

• Conexões de treliça.

• Pontos de aparelhamento.

• Aços de segurança.

• Níveis de enchimento de lastro.

• Tensão do fio de sustentação.

O princípio que rege é que as estruturas temporárias devem ser avaliadas como sistemas completos e não como componentes isolados. Esta abordagem de sistemas é fundamental para a Lógica de Sistema Modular para Palcos, Treliças e Andaimes e Metodologia de Instalação para Sistemas Modulares de Palcos, Treliças e Andaimes.

Fase 16 — Roteamento de cabos, gabinetes e acabamento visual

Instalados os sistemas estruturais e de equipamentos, o local entra em uma fase diferente.

A engenharia continua importante, mas a estrutura torna-se progressivamente menos visível.

São adicionados os seguintes:

• Cabos de alimentação.

• Linhas de sinal de áudio.

• Cabos de fibra e rede.

• Cabos de controle de iluminação.

• Rampas de cabos.

• Cortinas pretas.

• Fáscia decorativa.

• Painéis publicitários.

• Barreiras de segurança.

• Cercados meteorológicos.

• Coberturas de equipamentos.

Esses sistemas são essenciais para a operação, mas obscurecem:

• Conexões.

• Preparando-se.

• Carregar caminhos.

• Quadros de suporte.

• Pontos de aparelhamento.

• Sistemas básicos.

Isto explica porque é que a segunda observação foi realizada em 16 de Julho e não imediatamente antes do ensaio.

Na hora do ensaio, o local pode estar operacionalmente mais claro, mas estruturalmente menos legível.

À medida que o concerto se torna visualmente completo, o sistema de engenharia fica visualmente oculto.

Fase 17 — Inspeção, Testes e Transferência Operacional

Após a instalação física, o local deverá ser inspecionado e testado.

O processo exato de inspeção depende dos requisitos locais, das responsabilidades do projeto e do equipamento envolvido.

As verificações típicas incluem:

Inspeção Estrutural

• Verticalidade da coluna.

• Condição básica.

• Completude estimulante.

• Bloqueio de conexão.

• Nível do telhado.

• Alinhamento de treliça.

• Condição do lastro.

• Tensão do fio de sustentação.

Inspeção de Rigging

• Condição da talha.

• Verificação do ponto de suspensão.

• Sistemas de segurança secundários.

• Conexões de alto-falante e iluminação.

• Folga do cabo.

• Distribuição de carga.

Inspeção de Estágio

• Nível do convés.

• Bloqueio do painel.

• Segurança de escadas.

• Instalação de guarda-corpo.

• Rampa de acesso.

• Marcação de borda.

Teste de produção

• Alinhamento dos LEDs.

• Teste de sinal de áudio e atraso.

• Endereçamento de iluminação.

• Verificações de distribuição de energia.

• Teste de comunicações.

• Verificação da linha de visão da câmera.

Somente após a verificação desses sistemas o local poderá passar do controle da construção para a operação do evento.

O que mudou entre 11 e 16 de julho?

As duas observações revelaram a diferença entre uma estrutura emergente e um local integrado.

O intervalo de cinco dias não apenas adicionou mais equipamentos.

Transformou várias estruturas independentes num único local temporário coordenado.

Por que a sequência de construção é importante

A sequência é importante para mais do que eficiência.

Ele controla segurança, precisão e acesso.

A geometria estrutural deve vir em primeiro lugar

O telhado principal, as torres Ringlock, o FOH e as torres de retransmissão definem a geometria primária do local.

Eles devem ser posicionados antes da instalação dos sistemas de acabamento.

Equipamentos Pesados ​​Devem Seguir Suporte Verificado

Telas de LED e line arrays não podem ser instaladas até que suas estruturas de suporte estejam estáveis ​​e verificadas.

O acesso deve ser preservado

Os trabalhadores precisam de rotas claras para instalar:

• Tecido de telhado.

• Aparelhamento.

• Armários de LED.

• Alto-falantes.

• Dispositivos de iluminação.

• Equipamento de bastidores.

Fechar ou decorar prematuramente uma área pode obstruir o trabalho posterior.

Sistemas independentes devem ser coordenados

O estágio principal, o FOH e as torres de retransmissão podem ter fundações e caminhos de carga independentes, mas operam como um sistema de produção.

Seu relacionamento deve ser coordenado por meio de:

• Linhas de visão.

• Cobertura sonora.

• Rotas de cabos.

• Circulação de audiência.

• Acesso de emergência.

• Posicionamento da câmera.

Resumo da sequência de construção

O processo completo pode ser resumido da seguinte forma:

Na prática, várias fases se sobrepõem.

No entanto, a dependência permanece clara:

Proteger o local, estabelecer a geometria, construir as estruturas portantes, instalar os equipamentos de produção, completar os sistemas operacionais e só depois ocultar a estrutura com acabamentos.

Lições de engenharia da construção do Stadum

1. Uma sala de concertos é um sistema de estruturas

O palco principal é apenas uma parte do local.

FOH, asas Ringlock, torres de retransmissão, passarelas e sistemas de bastidores estão estrutural e operacionalmente conectados.

2. A sequência de construção revela os caminhos de carga

Antes da instalação dos equipamentos e da decoração é possível observar como as cargas passam:

• Treliças de alumínio.

• Vigas de aço.

• Padrões Ringlock.

• Plataformas de palco.

• Colunas da torre.

• Placas de base.

• Sistemas de lastro.

3. Temporário não significa simples

Embora o local exista por um curto período, ele requer:

• Levantamento.

• Coordenação estrutural.

• Montagem modular.

• Projeto de aparelhamento.

• Planejamento acústico.

• Circulação de audiência.

• Proteção contra intempéries.

• Testes operacionais.

4. A aparência finalizada esconde a engenharia

Quanto mais completo parece um concerto, mais difícil se torna compreender como é suportado.

É por isso que as observações intermédias da construção são particularmente valiosas.

5. Diferentes estruturas seguem diferentes lógicas de construção

O teto hidráulico principal é elevado progressivamente.

As estruturas Ringlock são construídas como grades modulares.

As torres de retransmissão dependem fortemente de lastros e cabos de sustentação.

As telas de LED utilizam diferentes sistemas de suporte de acordo com a localização.

Line arrays são suspensos em estruturas dedicadas de acordo com a função acústica.

Não existe um método de construção universal único.

Conclusão

Um palco de concerto em um estádio não surge através de um processo de instalação contínuo.

Desenvolve-se através da coordenação de múltiplos sistemas estruturais temporários.

A sequência começa com a proteção do estádio e o estabelecimento da geometria da construção.

A plataforma do palco principal e a cobertura hidráulica definem a principal área de atuação.

A estrutura curva do telhado de alumínio, asas do palco Ringlock, sistemas de suporte de LED, torres FOH, torres de alto-falantes de retransmissão, passarelas de artistas e estruturas de bastidores são então adicionadas de acordo com suas dependências estruturais.

O equipamento de produção segue somente depois que as estruturas de suporte estiverem estáveis.

Por fim, cabeamento, cortinas, gabinetes, branding e acabamentos decorativos transformam o sistema de engenharia exposto em um ambiente completo para eventos.

As duas observações de 11 e 16 de Julho capturaram esta transição em fases particularmente úteis.

O primeiro revelou o quadro estrutural em desenvolvimento.

A segunda mostrou como as estruturas individuais se tornaram uma sala de concertos integrada, enquanto muitas das suas ligações e caminhos de carga ainda eram visíveis.

A lição mais importante não é simplesmente que os concertos em estádios exigem muitas estruturas.

É que essas estruturas devem ser instaladas na sequência correta.

Uma sala de concertos de sucesso é construída do zero, da estrutura ao equipamento e da visibilidade da engenharia à conclusão visual.
