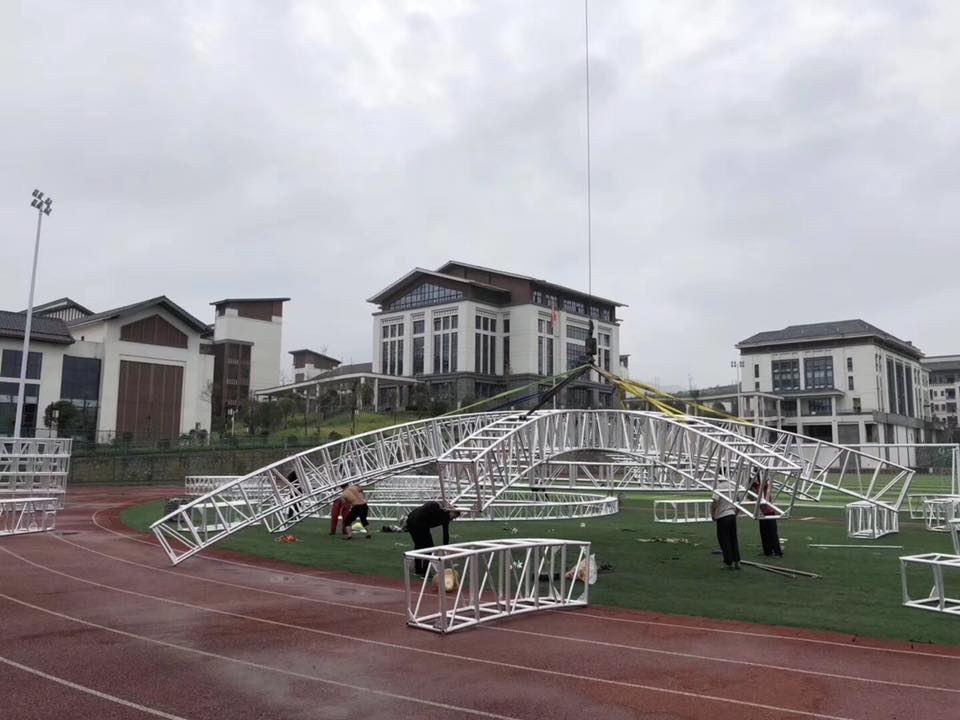

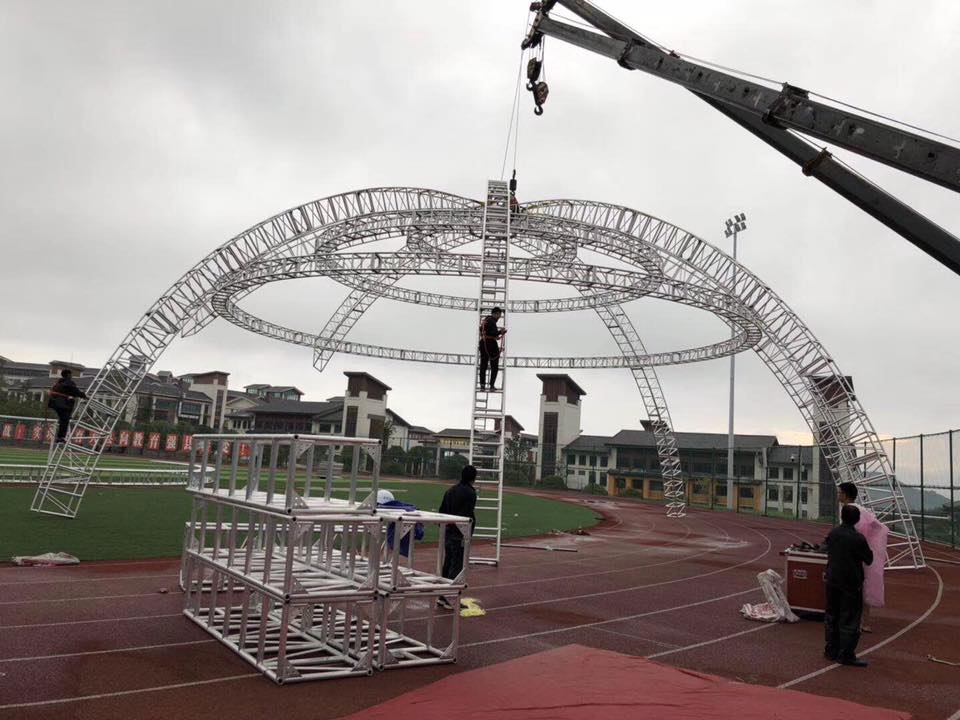

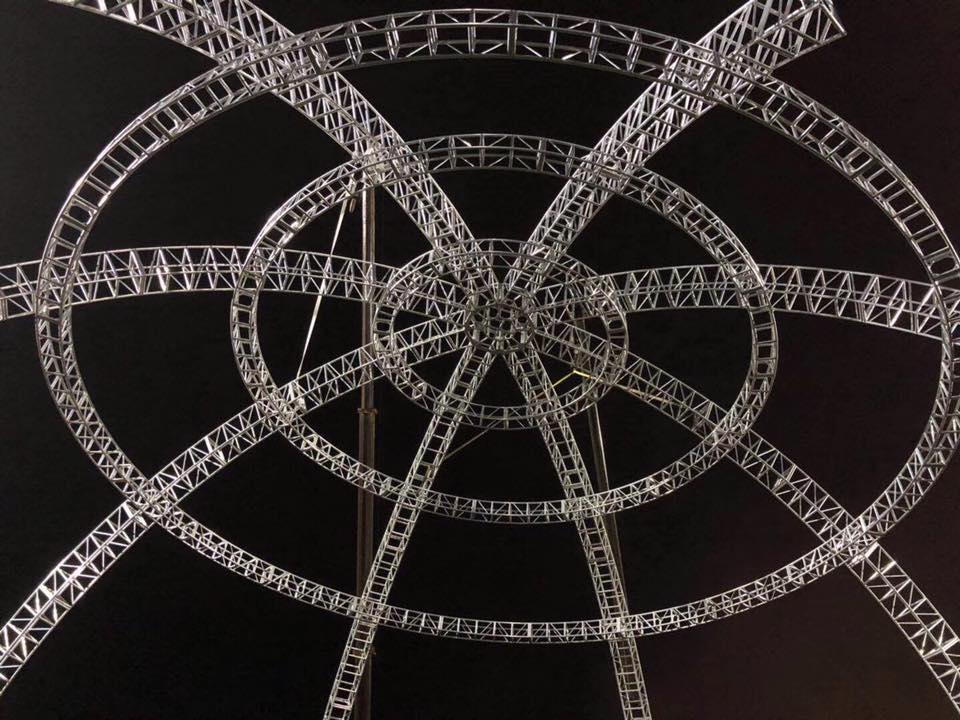

Procedimento de instalação para um sistema de treliça de telhado de cúpula
A instalação de um sistema de treliça de telhado requer um planejamento cuidadoso, equipamentos especializados e uma abordagem em fases para garantir a integridade e a segurança estruturais. Abaixo está um guia passo a passo adaptado aos seus requisitos:
1. Preparação de pré-instalação
Verificação do projeto : Confirme a geometria, as dimensões da treliça e os detalhes de conexão do cúpula usando o software de modelagem 3D (por exemplo, AutoCAD ou Tekla). Certifique -se de compatibilidade com a capacidade de elevação do Crane da torre (verifique os gráficos de carga).
Configuração do site :
Limpe a área de construção e nivele o solo.
Instale âncoras temporárias ou pontos de lastro para estabilização do guindaste.
Monte uma tripulação terrestre com Riggers, Engineers and Crane Operators.
2. Montagem do ápice central
Instalação do conector central :
Erete o conector central (por exemplo, um cubo de aço ou nó) no ápice da cúpula. Isso serve como o principal ponto de fixação para treliças radiais.
Use o suporte temporário para estabilizar o conector durante a montagem.
APEX TRUSS ELECTION :
Iça a primeira treliça curva (treliça radial) no centro superior usando o guindaste da torre.
Prenda -o ao conector central com parafusos, pinos ou soldagem, dependendo do design.
3. Instalação de treliça radial
Segmentos de treliça verticais :
Instale treliças radiais subsequentes ao redor do conector central, espaçando -as uniformemente (por exemplo, a cada 15 a 30 graus).
Use o guindaste para elevar cada segmento em posição e prendê -lo temporariamente ao conector Apex.
Brace intermediário :
Adicione o suporte diagonal ou horizontal entre treliças radiais para resistir às forças laterais durante a montagem.

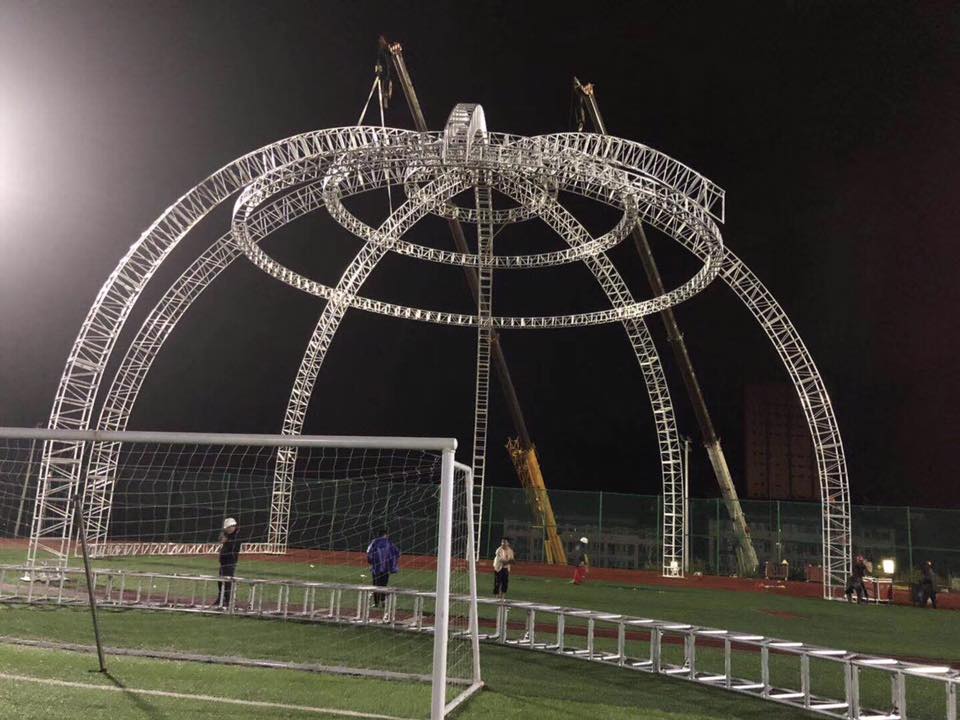

4. Construção de anel horizontal
Primeiro anel horizontal :
Quando as treliças radiais superiores estiverem no lugar, instale o primeiro anel horizontal de treliças na elevação desejada (por exemplo, o ponto mais baixo da cúpula).
Conecte cada extremidade da treliça às treliças radiais adjacentes usando nós pré-engenhados ou conexões aparafusadas.

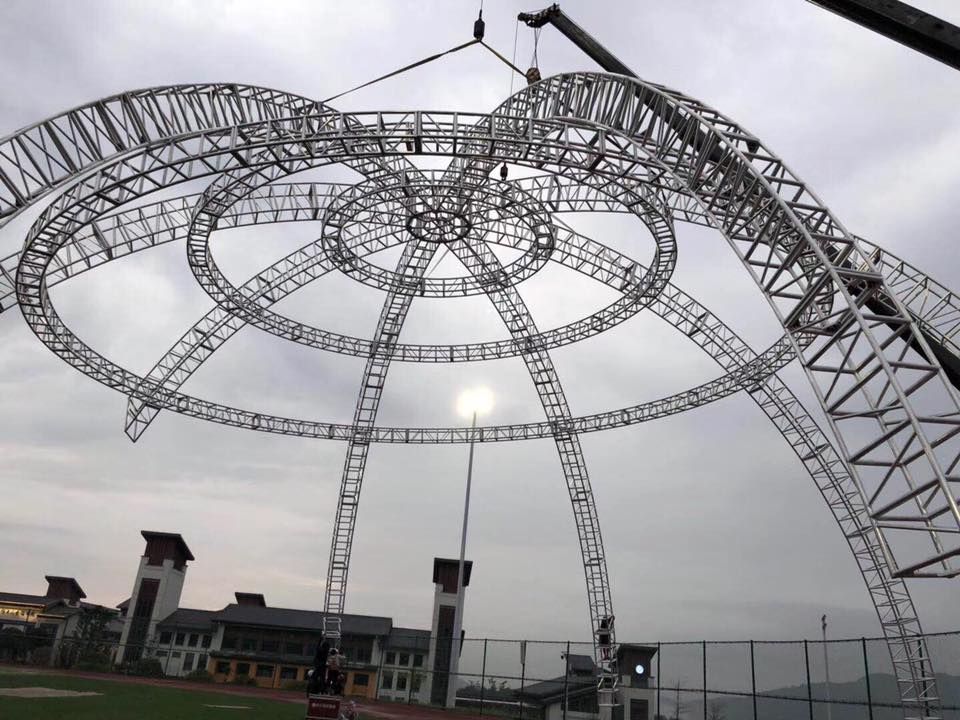

Levantamento incremental :
Operação do guindaste : Levante gradualmente toda a estrutura parcialmente montada, usando o guindaste da torre.
Adicione anéis subsequentes : instale cada novo anel horizontal de treliças sequencialmente, trabalhando para cima desde o primeiro anel.
Conexões seguras : aperte todos os parafusos, pinos ou juntas de soldagem à medida que cada anel está posicionado.
5. Assembléia final e aterramento
Anéis mais altos :
Complete a cúpula instalando os anéis horizontais mais altos, garantindo que eles se conectem às treliças radiais e ao conector Apex.
Integre quaisquer recursos arquitetônicos (por exemplo, clarabóias, ventilação ou suportes de revestimento).
Ancoragem do solo :
Quando a cúpula estiver totalmente montada, ancore -a no chão usando pesos de lastro, fundações de concreto ou cabos tensionados.
Verifique a estabilidade contra cargas de vento e sísmico por códigos de construção locais.
6. Verificações de qualidade e medidas de segurança
Verificação de conexão :
Inspecione todas as juntas aparafusadas, fixadas ou soldadas quanto ao aperto e alinhamento.
Distribuição de carga de teste usando medidores de tensão ou imagem térmica (se necessário).
Protocolos de segurança :
Use cordas e arreios de segurança durante as operações do guindaste.
Implemente o monitoramento da velocidade do vento para interromper o trabalho durante ventos fortes.
Siga as diretrizes da OSHA/Eurocode para proteção e andaimes de quedas.
Considerações importantes
Capacidade do guindaste : verifique se o guindaste pode lidar com o peso combinado de treliças, equipamentos e cargas dinâmicas durante o levantamento.
Projeto modular : opte por segmentos de treliça pré-fabricados para minimizar o tempo de montagem no local.
Mitigação do tempo : proteja as conexões com selantes à prova d'água ou lonas durante os períodos chuvosos.
Exemplo de fluxo de trabalho (referenciado dos padrões do setor)
Sistema Layher/Eurotruss :
Use as treliças modulares de Layher (por exemplo, F34/F44) e guindastes de torre (por exemplo, torre MPT) para montagem.
Siga o método 'Tower de apoio ao solo ' para levantamento incremental (documento 45).
Dome Geodésico :
Implementar uma estrutura geodésica com treliças triangulares, levantando cada módulo Pentágono/Hexagon sequencialmente (documento 25).
Seguindo essa abordagem estruturada, o sistema de treliça do telhado da cúpula pode ser instalado com eficiência, segurança e com as especificações necessárias. Sempre consulte engenheiros estruturais e operadores de guindaste para ajustes em tempo real durante a construção.
