Peso da embalagem: 2100kg
Volume de embalagem: 22cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 14,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| Cubo de feixe | Cube 400x400 | 0pcs |
| Torre da estrutura | Bloco de manga de treliça parafuso s | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,40 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 14,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 7,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 8pcs |
| .20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 7,20 m de escada treliça | 12 conjuntos | 3,00 m | 50 × 3,0 | BL30.300*50 | 12pcs |
| 2,00 m | 50 × 3,0 | BL30.300*50 | 24pcs |
| .20 m | 50 × 3,0 | BL30.300*50 | 12pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 24pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 308.56 | 1pcs |

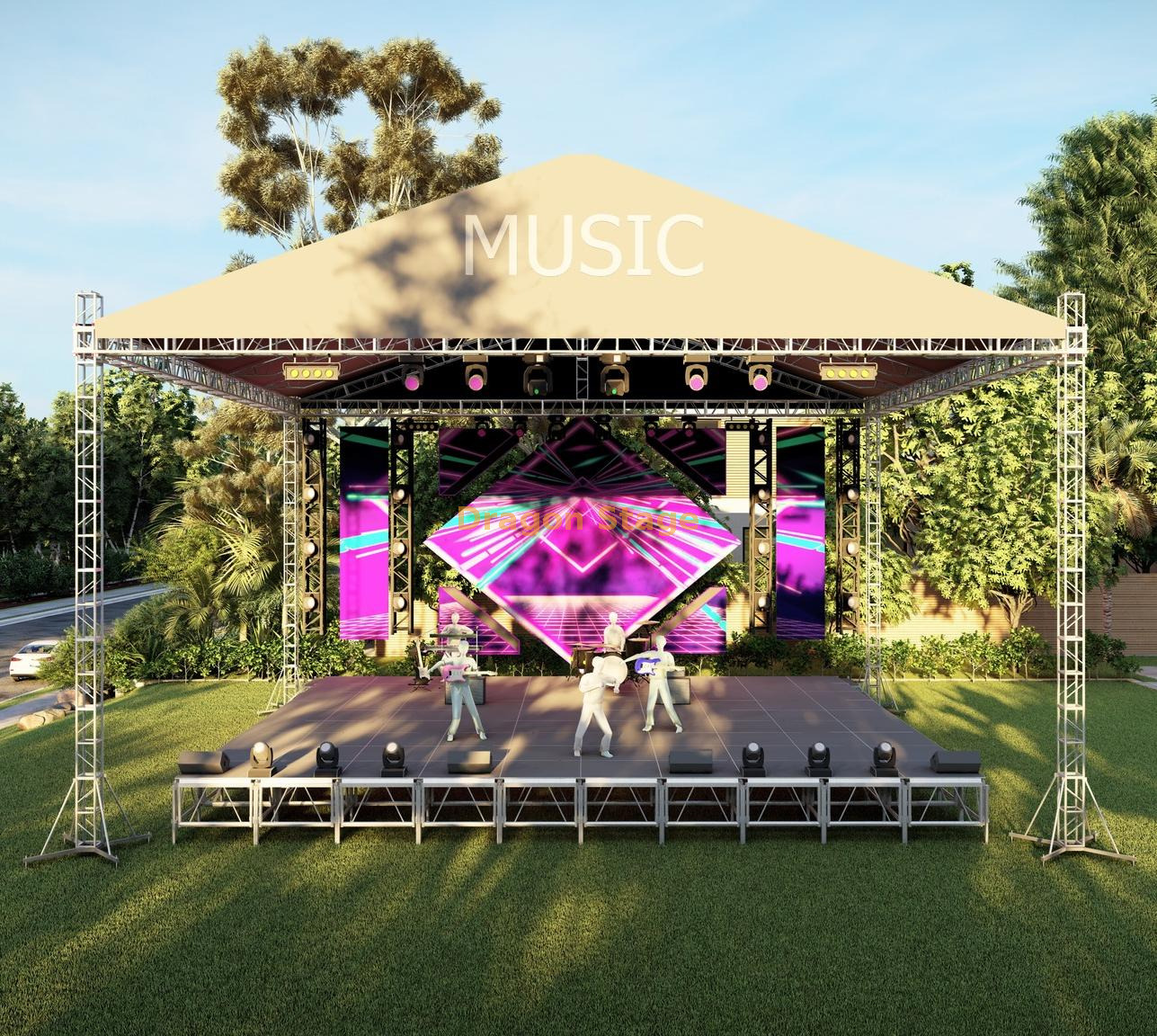

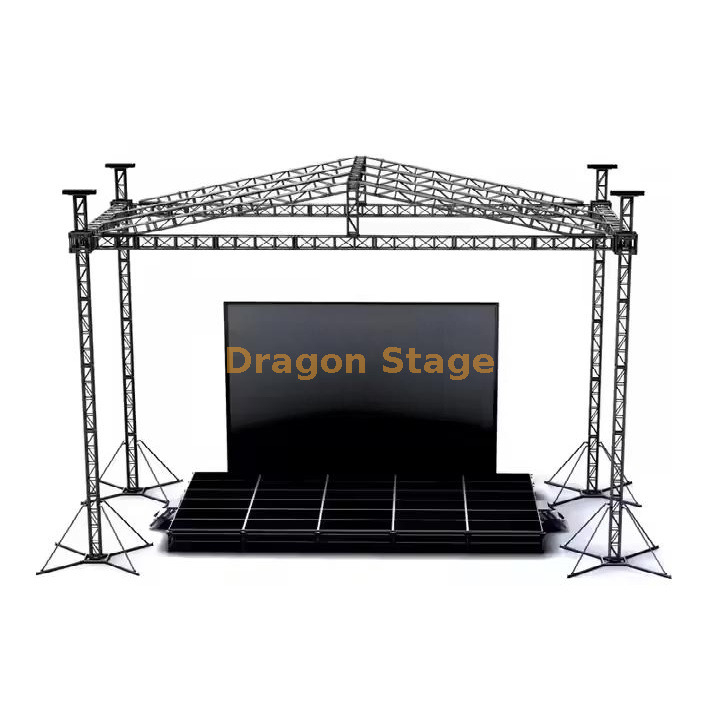

Grande telhado de treliça para palco externo: 14m x 14m x 8m (46 pés x 46 pés) para grandes eventos
Introdução: a estrutura definitiva para festivais e produções em grande escala
O Dragon Stage 14m x 14m x 8m Large Outdoor Stage Truss Roof é uma estrutura imponente e de alta capacidade construída para as demandas de grandes festivais, grandes concertos e eventos ao ar livre de alto perfil. Com um amplo vão livre de 14 m e uma altura operacional imponente de 8 m , este sistema oferece visibilidade máxima do palco e vasta capacidade de carga para som, iluminação e paredes de vídeo.
Principais recursos e integridade estrutural
Componentes Reforçados para Extensão Máxima
Projetado para cobrir um enorme vão de 14 m , este sistema de telhado utiliza treliças de alumínio premium e resistentes:
Vigas Principais e Pilares: Construídas com robusta treliça quadrada BS400x400 (perfil 400mm x 400mm), garantindo resistência superior e desempenho de deflexão sob carga.
Grade do telhado: Um perfil de treliça BS300x300 mais leve, porém resistente, é estrategicamente utilizado para as seções inclinadas do telhado, otimizando o peso e mantendo a integridade estrutural.
Sistema de conexão: Apresenta uma conexão de parafuso confiável para os principais componentes estruturais, um método preferido para sistemas de treliça fixos, de carga pesada e de longo vão.
Elevação e Estabilização Profissional
A estrutura é um Sistema de Apoio ao Solo de Quatro Torres , proporcionando estabilidade excepcional e um processo de montagem controlado.
Elevação: Inclui 4 conjuntos de talhas manuais (BA05, 2 toneladas) , oferecendo a vantagem mecânica precisa necessária para elevar com segurança a pesada grade do telhado até sua altura de 8m.
Estabilidade da base: O sistema é protegido por 4 bases de aço e reforçado por 16 estabilizadores longos para criar uma pegada extensa e segura, essencial para resistir a cargas laterais como o vento.
Ampla proteção contra intempéries
A grande estrutura do telhado é coberta por uma extensa cobertura de PVC/Lona de 308,56 m² . O projeto do telhado inclinado foi projetado para gerenciar chuvas fortes de maneira eficiente, evitando o acúmulo de água e protegendo os artistas e equipamentos técnicos caros sob a vasta área de 14m x 14m .
Visão geral das especificações técnicas
| Dimensão | Medição | Equivalente métrico | Notas |
| Tamanho total do palco | 14m x 14m x 8m | 46 pés x 46 pés x 26 pés | Maior tamanho padrão |
| Treliça de pilar/viga | Treliça quadrada BS400×400 | 400 mm x 400 mm | Alta capacidade de carga |
| Tubo principal | 50 mm x 3,0 mm | 1,97 pol. x 0,12 pol. | Alumínio de alta resistência |
| Mecanismo de elevação | Talha Manual BA05 | Capacidade de 2 toneladas (x4) | Incluído para montagem do telhado |
| Peso da embalagem | 2.100kg | 4.630 libras | Peso total para frete |
| Área do dossel do telhado | 308,56 m² | 3.321 pés quadrados | Material de PVC/Lona incluído |
Perguntas frequentes práticas para profissionais de palco
P: Por que são usados dois perfis de treliça diferentes (BS400 e BS300)?
R: A robusta treliça BS400x400 é usada para vigas principais horizontais de longo vão e pilares verticais onde ocorrem as maiores forças de compressão e flexão. A treliça BS300x300 é mais leve e suficiente para as seções angulares do telhado, proporcionando o suporte necessário sem adicionar peso morto excessivo à grade do telhado.
