Peso da embalagem: 1250kg
volume de embalagem: 10cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 8,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2 pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| Torre | Bloco de manga Spigot S | 4 pcs |
| Base de aço s | 4 pcs |
| Seção superior s | 4 pcs |
| Guincho manual, ba05 2tons | 4 pcs |
| Seção da dobradiça da torneira, altura 1m | 4 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4 pcs |
| Longo Outrigger | 16 pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .80 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
| Vito de 6,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| Viga em Arco de 10,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| .00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 10,00 m de escada treliça | 2 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 4 pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 4 pcs |
| .00 m | 50 × 3,0 | CL30.289*50 | PCs |
| Componentes do telhado |
| Multi -cubo Spigot, uso para treliça de feixe de teto | CS289 × 289 | 2 pcs |
| Conecte a placa com o grampo | 2 pcs |
| Grampo único | 32 PCs |
| Grampo duplo | 8 pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 126.08 | 1 pcs |

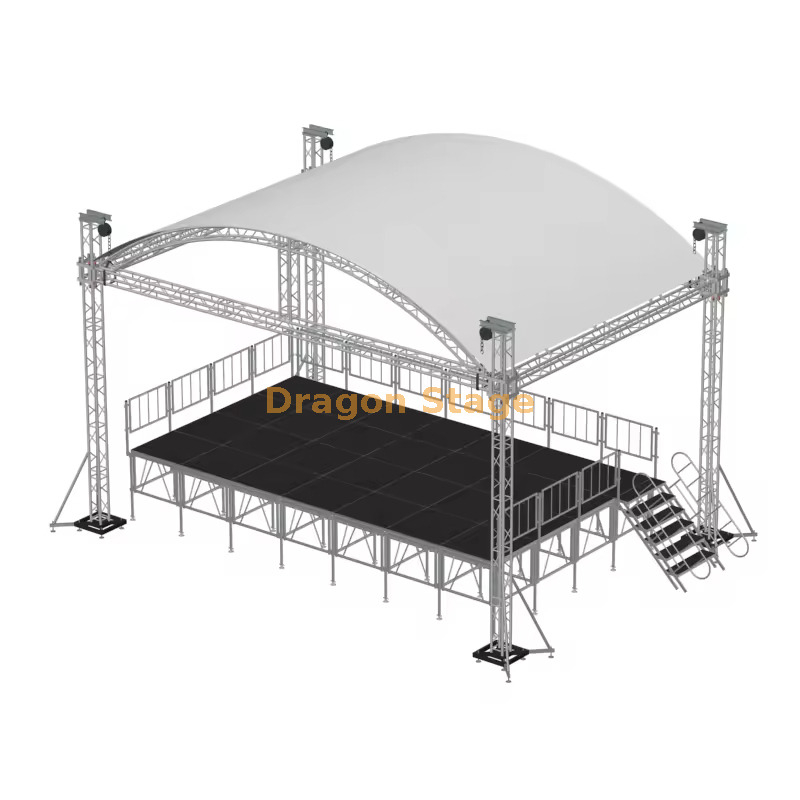

Um desafio comum com vãos horizontais de 8 metros é o potencial de deflexão estrutural ao suportar painéis LED pesados. DragonStage resolve isso utilizando vigas reforçadas de liga de alumínio 6061-T8 com maior espessura de parede, garantindo que a estrutura permaneça perfeitamente rígida sob cargas de peso significativas.
Outra preocupação crítica para palcos externos é a resistência às intempéries. A geometria 'Curva' ou Telhado em Arco é aerodinamicamente superior aos telhados planos, permitindo que o vento flua sobre a estrutura com mais eficiência. Além disso, a cobertura curva garante um rápido escoamento da água, eliminando o risco de acumulação de água que pode levar a uma acumulação perigosa de peso durante chuvas fortes. Para estabilidade em terrenos variáveis, o sistema apresenta um design de suporte de solo de 4 torres com macacos de nivelamento e estabilizadores para serviço pesado.
