Peso da embalagem: 1500 kg
Volume de embalagem: 11cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 6,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Pilar de 4,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Cubo de feixe | Spigotcube 289x289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .60 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 4,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 3,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 3,20 m de escada treliça | 2 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 2pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 2pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 4pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 63.76 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de asas de 5,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Pilar de 4,00 m asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
peso da embalagem; 450kg
Volume de embalagem: 3CBM
| Altura (m) | Comprimento (m) | Largura (M) | cada tamanho de estágio: 1,22 * 2,44 m | unidade de estágio | Comprimento |
| 0,4-0,8 | 5,00m | 4,00 m | 2 pcs |
| NÃO. | Foto | Item | Especificação | Quantidade |
| 1 |  | Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 6 pcs |
| 2 | | Brace de 1,22m de estágio | 9 pcs |
| 3 | | 2,44m de suporte de estágio | 8 pcs |
| 4 | | Fique com tubo extensível | 12 pcs |
| 5 | | Base ajustável em estágio | 12 pcs |
| 6 | | Escada de palco | cobertura de madeira | total | 3 | passos | Ajustável à altura do estágio | 2 pcs |

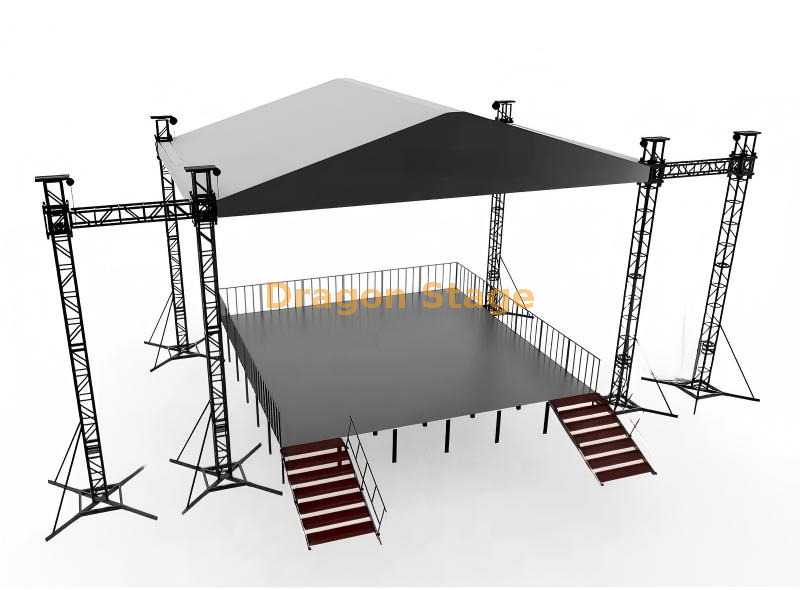

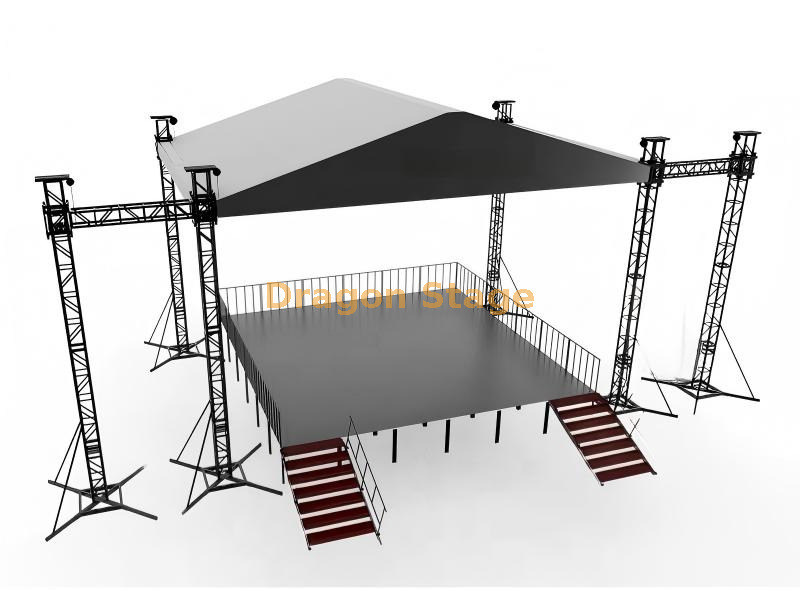

Sistema LED de treliça de alumínio portátil personalizado 6x4x5m com palco e telhado integrados
1. Introdução
Para festivais comunitários, roadshows corporativos e apresentações ao ar livre de médio porte, o Portable Truss System 6x4x5m da DragonStage oferece um ambiente de produção completo e profissional em um espaço compacto. Esta solução completa integra uma plataforma de palco robusta, um sistema de teto protetor e uma estrutura dedicada para videowalls de LED. Na indústria de eventos, o principal desafio é muitas vezes a dor de cabeça logística de contratar fornecedores separados para preparação e montagem. O DragonStage simplifica isso, fornecendo um sistema sincronizado que garante compatibilidade estrutural, implantação rápida e uma aparência elegante e sofisticada que aumenta o impacto visual de qualquer evento de pequena e média escala.
2. Desafios e soluções
Eventos de pequena escala geralmente enfrentam janelas de configuração apertadas e mão de obra limitada. Os andaimes tradicionais são pesados e visualmente pouco atraentes, enquanto as plataformas para concertos em grande escala são excessivamente projetadas e muito caras para um requisito de 6x4m. DragonStage resolve isso com uma estrutura de liga de alumínio leve e de alta resistência que pode ser montada por uma equipe mínima sem maquinário pesado. Outro problema comum é a montagem segura de telas de LED em ambientes externos; cargas de vento podem transformar um video wall em uma vela. Nosso sistema 6x4x5m inclui suporte traseiro reforçado projetado especificamente para estabilizar painéis de LED, enquanto a altura do teto de 5m fornece espaço vertical suficiente para manter as luminárias fora do quadro da câmera, garantindo uma configuração profissional pronta para transmissão.
3. Principais recursos e benefícios
A base deste sistema é a treliça de alumínio 6061-T6, que oferece durabilidade de nível industrial e ao mesmo tempo é fácil de transportar (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esta liga específica é preferida pelo seu equilíbrio entre resistência e flexibilidade, permitindo que o vão de 6 m suporte tanto a cobertura do telhado como as plataformas de iluminação integradas com segurança.
As plataformas de palco integradas são construídas em contraplacado de bétula antiderrapante de 18 mm e suportadas por pernas de alumínio ajustáveis. Este sistema de piso modular permite uma área de desempenho perfeitamente nivelada, mesmo em terrenos inclinados ou estacionamentos irregulares (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
A segurança é fundamental em qualquer estrutura temporária. De acordo com as diretrizes da indústria para eventos ao ar livre, todos os sistemas de cobertura devem ser projetados para suportar tanto o peso estático do equipamento quanto a pressão dinâmica do vento (Fonte: https://www.eventindustrynews.com ). Para resolver isso, o sistema DragonStage utiliza uma cobertura de telhado de PVC especializada que é à prova d'água e retardante de fogo, fixada à estrutura da treliça com tensores resistentes para evitar oscilações e acúmulo de água durante condições climáticas adversas.
4. Seção de perguntas frequentes
P: Este palco de 6x4m é adequado para uma banda completa? R: Sim, a superfície de 24 metros quadrados é ideal para bandas pequenas (4 a 5 membros), DJs ou apresentadores corporativos com pódios e móveis.
P: A moldura de LED pode suportar qualquer tamanho de tela? R: A estrutura foi projetada para ser modular. Embora otimizado para a largura de 6 m, pode ser ajustado para acomodar várias proporções e pesos de tela.
P: Como você nivela o palco na grama? R: Cada perna do palco possui uma base de parafuso que permite ajustes de altura precisos, garantindo uma superfície estável e nivelada no terreno com até vários centímetros de variação.
P: O sistema vem com uma maleta de transporte? R: Oferecemos caixas de voo personalizadas para os componentes da treliça e decks do palco para proteger seu investimento durante o transporte e armazenamento.
5. Forte apelo à ação (CTA)
Maximize o impacto do seu evento com uma estrutura de produção profissional, compacta e segura. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado para o sistema portátil de treliça e palco 6x4x5m. Baixe nosso guia de configuração e especificações para ver com que rapidez você pode transformar qualquer espaço em um local profissional.
