Peso da embalagem: 1500 kg
Volume de embalagem: 14CBM
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| VIO 5,00 M (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 8pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Cubo de feixe | Cube 400x400 | 0pcs |
| Torre da estrutura | Bloco de manga de treliça parafuso s | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 5 5,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 1,20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| Treliça de escada de 6,20 m | 4 conjuntos | 3,00 m | 50 × 3,0 | BL30.300*50 | 4pcs |
| 2,00 m | 50 × 3,0 | BL30.300*50 | 4pcs |
| 1,20 m | 50 × 3,0 | BL30.300*50 | 4pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 134.96 | 1pcs |

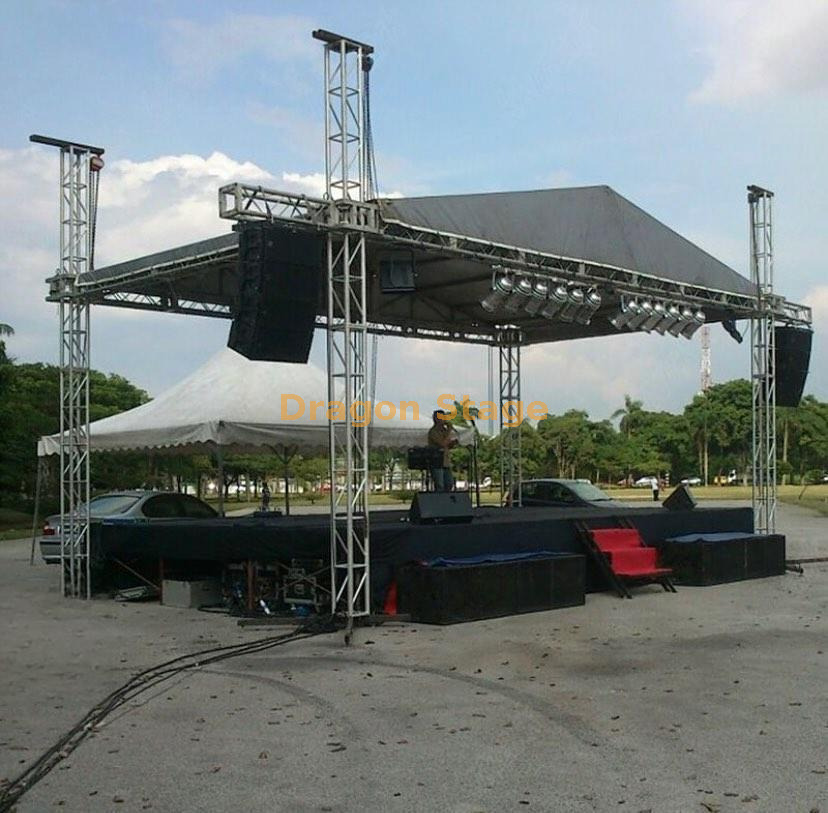

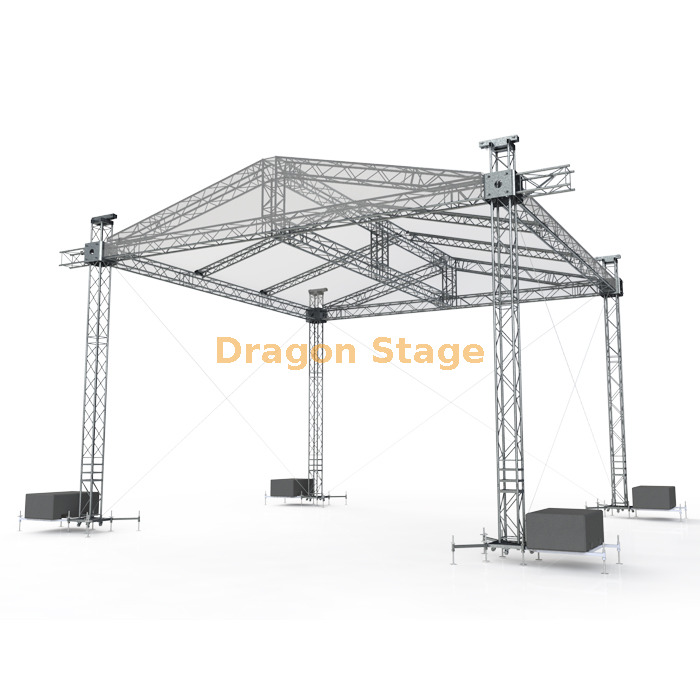

Treliça exterior de alumínio profissional da fase do telhado do concerto 12x5x7m
1. Introdução
A produção moderna de eventos ao ar livre exige um equilíbrio delicado entre a ampla cobertura do palco e a portabilidade estrutural. A treliça de alumínio para telhado de concerto ao ar livre DragonStage 12x5x7m é a solução ideal de médio a grande porte para festivais, eventos corporativos e apresentações ao vivo. Com vão livre de 12 metros e altura de 7 metros, este sistema fornece a 'altura de acabamento' necessária para projetos de iluminação profissional e projeção de som de alta fidelidade. Projetada para oferecer confiabilidade, esta estrutura de teto para alto-falante de concerto serve como uma base suspensa robusta que garante a segurança do artista e, ao mesmo tempo, proporciona alto impacto visual.
2. Desafios da indústria e soluções profissionais
Os empreiteiros de eventos muitas vezes enfrentam o desafio de fornecer suporte estrutural maciço sem a carga logística do aço pesado. Gerenciar cargas de vento em uma estrutura de 7 metros e ao mesmo tempo manter um tempo de configuração rápido é a principal preocupação das equipes de turismo.
DragonStage resolve esses problemas utilizando treliças de alumínio de alta qualidade (BS400 para vigas e BS300 para pilares). Nosso projeto incorpora tubos principais de 50x3,0mm , proporcionando relações de rigidez/peso superiores em comparação com treliças padrão de consumo. Para proporcionar estabilidade, o sistema inclui dezesseis estabilizadores longos e bases de aço para serviço pesado que criam uma área ampla e segura. Para uma implantação rápida, a inclusão de guinchos manuais de 2 toneladas e seções de dobradiça permite que o telhado seja montado ao nível do solo e elevado com segurança, reduzindo significativamente os riscos associados ao trabalho em altura (Fonte: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
3. Principais recursos e benefícios operacionais
A treliça de palco externo de 12x5m é mais do que apenas uma estrutura; é um ambiente de produção totalmente integrado.
Distribuição otimizada de carga e projeção sonora
Os feixes principais BS400 são projetados especificamente para suportar as cargas dinâmicas de equipamentos audiovisuais profissionais. A largura de 12 m do sistema é perfeita para pendurar asas de alto-falantes de line array integrados, permitindo que os engenheiros de som obtenham uma cobertura acústica ideal sem obstruir a visão do público. Esta arquitetura modular de treliça permite a fixação segura de telas de LED e equipamentos de iluminação complexos, ao mesmo tempo em que mantém a integridade estrutural verificada por nossos padrões de engenharia certificados pela TUV (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Proteção de PVC para todos os climas
Para proteger equipamentos eletrônicos de alto valor, cada sistema vem com uma cobertura de PVC personalizada. Disponível em azul ou em cores personalizadas, a cobertura foi projetada para oferecer tensão máxima para evitar o acúmulo de água durante chuvas fortes – um ponto comum de falha em projetos inferiores. Este telhado de palco à prova de intempéries garante que o seu evento continue independentemente dos elementos, proporcionando um espaço de trabalho seco para artistas e equipe técnica. Além disso, nossas treliças seguem padrões internacionais de rigging, garantindo que cada ponto de conexão atenda aos requisitos de segurança exigidos pelos principais locais de eventos do mundo (Fonte: https://www.plasa.org ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é o peso total do sistema 12x5x7m? | O peso total da embalagem é de aproximadamente 1500kg, com volume de 14cbm para envio. |
| P: Posso usar motores elétricos de corrente em vez de talhas manuais? | Sim. Os blocos de manga e as seções superiores são compatíveis com a maioria das talhas elétricas de corrente padrão de 1 e 2 toneladas. |
| P: O alumínio é resistente à água salgada? | Usamos liga de alumínio de alta qualidade que oferece excelente resistência natural à corrosão; no entanto, recomendamos enxaguamento regular para instalações costeiras permanentes. |
| P: Qual é a classificação máxima de velocidade do vento? | Com lastro e estabilizadores adequados, o sistema é classificado para uso externo padrão. Cálculos específicos de carga de vento estão disponíveis mediante solicitação para o seu local. |
5. Forte apelo à ação (CTA)
Não comprometa a segurança e a escala da sua próxima produção ao ar livre. Escolha o padrão do setor para confiabilidade e excelência em engenharia.
Entre em contato com o departamento de engenharia da DragonStage hoje para receber um orçamento personalizado ou baixar os esquemas técnicos completos de aparelhamento para o seu sistema de treliça de telhado de 12x5x7m.
