Para quem procura um sistema de treliças mais robusto e visualmente marcante, nossos kits de treliças de alumínio com 18 m de largura são uma excelente alternativa. Além da sua estética melhorada, estes sistemas de treliça de alumínio oferecem capacidades de suporte de carga superiores, permitindo-lhes cobrir vãos mais longos. Para garantir a estabilidade e resolver problemas de deflexão em vãos mais longos, a nossa treliça de palco de 18 m de largura está equipada com juntas de espigão convenientes. Essas juntas não apenas simplificam o processo de configuração, mas também proporcionam maior estabilidade.
treliça de pilar 350x350mm
treliça de viga 500x600mm
treliça do telhado do dossel
discriminação
Peso da embalagem: 3400kg
Volume de embalagem: 30cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 18,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | BS500 × 600 | 18 pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS500 × 600 | 8pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50x3.0 | BS350 × 350 | 18 pcs |
| Cubo de feixe | Cube 500x600 | 1pcs |
| Torre da estrutura | Bloco de manga de treliça de parafuso m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,80 m | 50 × 3,0 | BS300 × 300 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 9,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 12pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 1,20 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 9,20 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | BL30.300*50 | 16pcs |
| 2,00 m | 50 × 3,0 | BL30.300*50 | 8pcs |
| 1,20 m | 50 × 3,0 | BL30.300*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 350.16 | 1pcs |
peso da embalagem: 5200kg
Volume de embalagem: 35cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 1x2m | de madeira | 88 pcs |
| Brace de 1m de estágio | 99 PCs |
| Brace de 2m de estágio | 96 PCs |
| Fique com tubo extensível | 108 PCs |
| Base ajustável em estágio | 108 PCs |
| Escada de palco | cobertura de madeira | total | 7 | passos | 2 pcs |
| Corrimão da escada | comprimento | 3.18 | metros | 4 pcs |

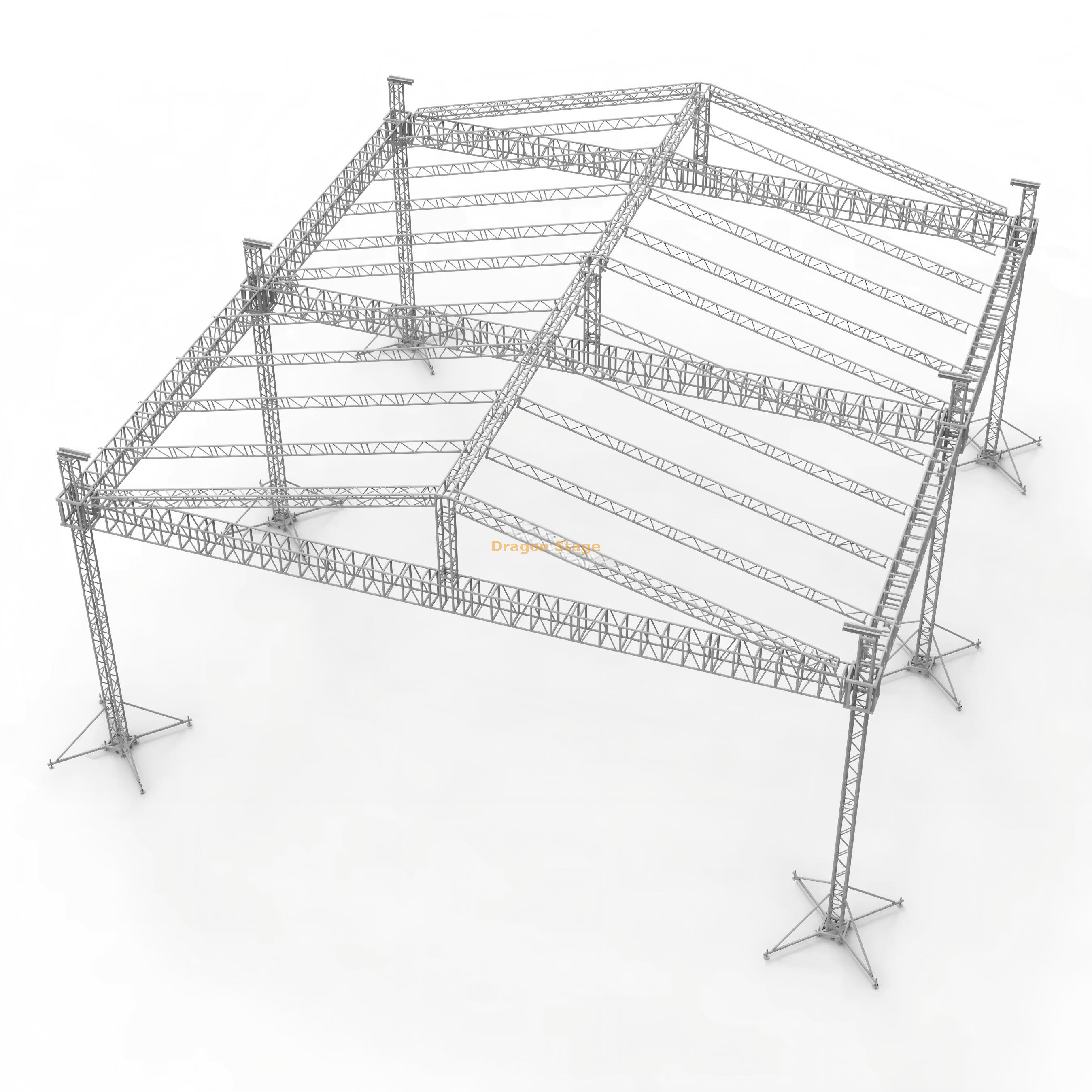

Treliça de palco de telhado de alumínio para equipamentos de iluminação de palco e eventos de concerto 18x12x10m: Sistema de parafuso resistente
1. Introdução: a base da produção ao vivo em grande escala
A treliça de palco de alumínio 18x12x10m da DragonStage é uma solução de palco de alto desempenho projetada especificamente para grandes concertos, turnês em grande escala e aplicações de aparelhamento profissional. Com dimensões substanciais de 18m de largura x 12m de profundidade e uma altura imponente de 10m , este sistema proporciona um ambiente expansivo e estruturalmente seguro, capaz de suportar grandes quantidades de equipamentos de iluminação, áudio e vídeo. Ele foi projetado para produtores de eventos que exigem máxima capacidade de carga e estabilidade para eventos externos complexos e de alto perfil.
Este sistema distingue-se pela utilização do Bolt Truss System para ligações primárias, utilizando secções robustas de treliça de iluminação padrão de A conexão aparafusada é preferida em muitas aplicações pesadas por sua 350x350mm e 500x600mm . alta resistência ao cisalhamento e acoplamento rígido e preciso, tornando esta estrutura uma escolha líder para montagem de treliças em palcos de concertos, onde a integridade estrutural não é negociável.
2. Desafios e soluções na construção moderna de eventos
Estruturas externas de grande formato apresentam desafios únicos em relação à deflexão estrutural em vãos longos (como a viga de 18 m), ao gerenciamento de cargas pontuais elevadas de aparelhamento profissional e à garantia de estabilidade estrutural em condições climáticas variáveis.
DragonStage aborda isso empregando uma abordagem de treliça híbrida:
Gerenciamento de vãos para serviços pesados: A treliça de iluminação de parafuso quadrado BS500x600 é utilizada para as vigas principais de 18,00m e 12,00m, oferecendo capacidades superiores de suporte de carga e estabilidade em longas distâncias em comparação com perfis menores.
Suporte Vertical: O sistema conta com seis pilares robustos construídos em treliça de iluminação de alumínio com parafuso BS350x350 , essencial para elevar com segurança a estrutura do telhado até a altura de 10m..
Confiabilidade da conexão: O uso de um sistema de treliça de parafuso (também conhecido como treliça de parafuso ) garante conexões altamente seguras e de sensação permanente entre os principais elementos de suporte de carga, essenciais para um aparelhamento seguro em grandes ambientes de concertos (Fonte: https://www.dragontruss.com/Lighting-Truss-FAQ16138.html ).
3. Principais recursos e benefícios
O Truss System 18x12x10m é um pacote abrangente projetado para implantação profissional, combinando uma enorme plataforma de palco com uma estrutura de telhado excepcionalmente robusta.
Estrutura de treliça de alta capacidade
Os principais componentes estruturais são construídos para lidar com demandas rigorosas de passeios e rigging:
Vigas principais: Treliça de iluminação com parafuso quadrado BS500x600 (tubos principais de 50 mm x 3,0 mm) forma os vãos frontais de 18,00 m e laterais de 12,00 m.
Pilares: Treliça de iluminação de alumínio com parafuso BS350x350 (tubos principais de 50 mm x 3,0 mm) forma os seis pilares principais de 9,00 m.
Grade do telhado: Construída usando treliça de iluminação com parafuso BS300x300 para a estrutura do telhado e treliça I de alumínio BL30 com parafuso 300 mm para as seções da treliça da escada, otimizada para suportar cargas distribuídas de cobertura e iluminação.
Deck de palco integrado e suporte de solo
O sistema inclui um sistema de palco substancial de 16x11m com altura ajustável de 1,2m a 2,0m . Esta flexibilidade é vital para estabelecer linhas de visão ideais para grandes públicos. O palco é composto por 88 peças de plataformas modulares A estrutura do telhado é estabilizada por um conjunto abrangente de suporte de solo, incluindo 6 conjuntos de de madeira de 1x2m . blocos de manga , , bases de aço e seções superiores , complementados por 24 estabilizadores longos para máxima estabilidade lateral.
Implantação eficiente e recursos de segurança
Toda a estrutura foi projetada para eficiência em campo, com peso total de embalagem de 5.200kg e volume de embalagem de 35CBM . A elevação segura da pesada grade do telhado é controlada por 6 conjuntos de talhas manuais de 2 toneladas (BA05) . Além disso, o sistema inclui uma cobertura de PVC de 350,16 m² (disponível em azul ou cores personalizadas) para proteção de equipamentos de palco de alto valor em todas as condições climáticas. Os componentes estruturais apresentam múltiplas opções de treliça – incluindo treliça de caixa, treliça tripla e treliça de escada – permitindo diversos pontos de fixação de cordame para atender a qualquer especificação de produção (Fonte: https://www.prolight-sound.com ).
4. Perguntas frequentes práticas para profissionais de palco
P: Qual é a principal vantagem do sistema Bolt Truss em relação ao Spigot Truss? R: A treliça de parafuso oferece uma conexão mecanicamente superior, mais rígida e inerentemente mais forte, tornando-a ideal para levantamento extremamente pesado e estruturas expostas a cargas dinâmicas, muitas vezes preferidas para instalações permanentes ou eventos externos de longo prazo.
P: Existem disposições para pendurar alto-falantes line array? R: Sim, a treliça do telhado (BS500x600) foi projetada para lidar com cargas de pontos altos, e pontos de amarração específicos (geralmente usando braçadeiras simples/duplas ) devem ser calculados e fixados às seções da treliça da viga principal para conjuntos de alto-falantes.
P: A altura do palco é ajustável na faixa de 1,2 m a 2,0 m? R: Sim, o palco usa suporte com componentes de tubo extensíveis e unidades de base ajustáveis do palco , permitindo ajuste preciso de altura e nivelamento dentro dessa faixa.
P: Qual é o método recomendado para testar a carga desta estrutura? R: O teste de carga deve sempre ser realizado de acordo com as especificações do fabricante e certificado por um engenheiro estrutural, aplicando cargas de teste superiores à carga útil máxima calculada para verificar a integridade da treliça e das conexões antes do início da montagem.
5. Forte apelo à ação (CTA)
Para o seu próximo grande evento de concerto ou produção em turnê, garanta a alta capacidade de carga e a estabilidade incomparável da treliça de palco em alumínio DragonStage 18x12x10m.
Consulte nossos especialistas técnicos hoje mesmo para obter uma avaliação completa da capacidade de aparelhamento e preços específicos do projeto.
