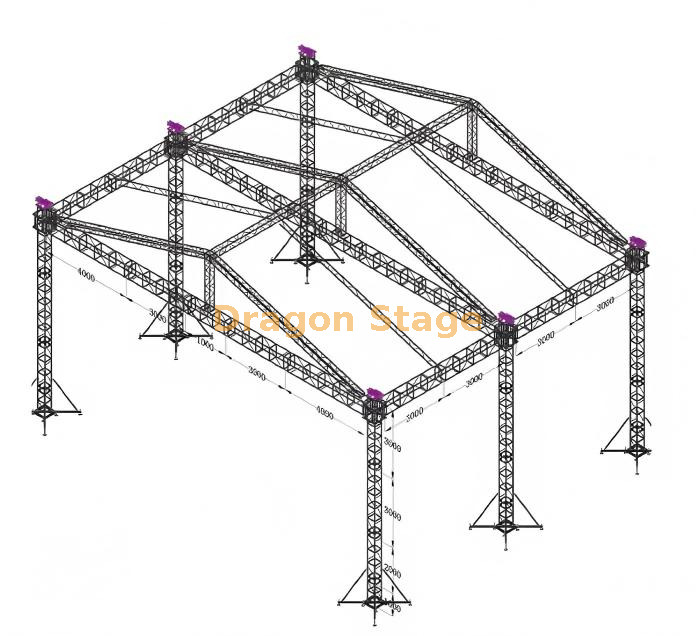

Nosso sistema de treliça de telhado de palco de alumínio de grande vão e nível profissional é a solução estrutural ideal para grandes concertos ao ar livre, festivais, feiras comerciais e produções itinerantes. Este sistema de suporte de solo proporciona um ambiente expansivo e estruturalmente seguro (15 metros de largura x 12 metros de profundidade) com uma imponente folga vertical de 8 metros, garantindo visibilidade máxima e ampla altura de equipamento para projetos de produção complexos.
Principais recursos e benefícios:
Construção Robusta: Toda a estrutura é construída em liga de alumínio leve e de alta qualidade (por exemplo, 6061-T6 ou 6082-T6), garantindo resistência excepcional e uma relação resistência-peso superior.
Dimensões ideais: Dimensões generosas de 15m (comprimento) x 12m (profundidade) x 8m (altura) fornecem uma enorme área coberta capaz de suportar grandes quantidades de equipamentos de iluminação, áudio e vídeo.
Projeto Modular: Este sistema apresenta um projeto de treliça quadrada totalmente modular com um tipo de conexão por parafuso para maior resistência ao cisalhamento e acoplamento rígido. Os componentes são projetados para montagem e desmontagem rápidas e eficientes, simplificando a logística e o tempo de configuração.
Segurança e Certificação: Fabricado por soldadores certificados, o sistema é certificado pela TUV, atendendo a rigorosos padrões de segurança globais para tranquilidade em ambientes de eventos de alto risco.
Resistência às intempéries: Projetada para suportar condições externas imprevisíveis, a estrutura de alumínio é resistente à ferrugem e à corrosão, e o design do telhado facilita a drenagem adequada da água (cobertura vendida separadamente).
peso da embalagem: 3100kg
Volume de embalagem: 35cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 15,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 15pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 8pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 8,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS500 × 600 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,50 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,70 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,70 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 7,70 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,70 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 293.46 | 1pcs |
