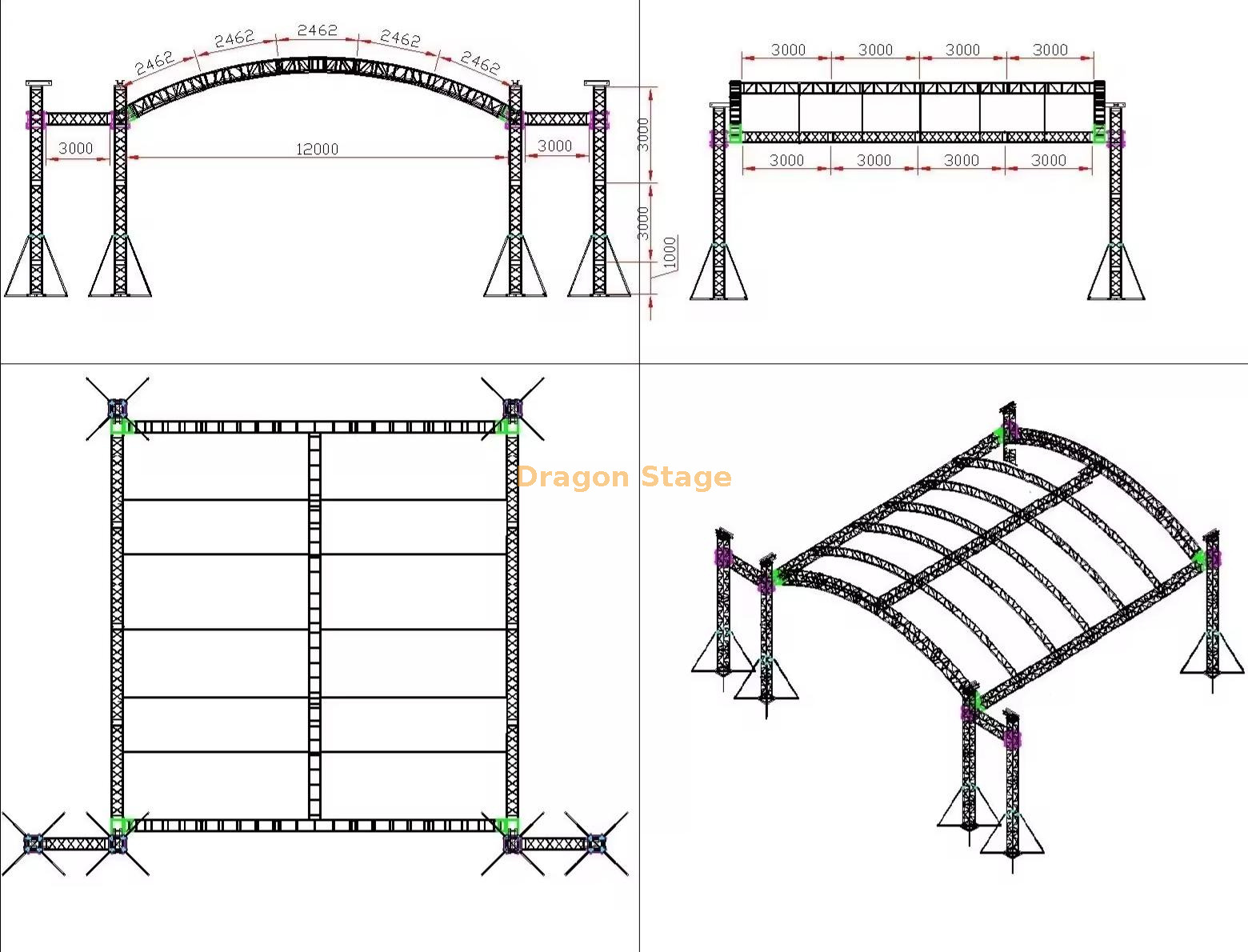

Este sistema de treliça de telhado em arco de alumínio de 12×12×6m com asas de alto-falante de 3m foi projetado para concertos de grande escala e eventos ao ar livre que exigem cobertura estável e suporte de áudio profissional. A estrutura do teto em arco melhora a distribuição de carga e a resistência ao vento, enquanto as asas dos alto-falantes fornecem suporte dedicado para sistemas de line array. Para segurança estrutural e validação de engenharia, consulte a lógica do sistema modular , de análise de carga de estágio e os padrões de segurança
Nome do produto: Sistema de treliça de telhado de arco de alumínio com asas de alto-falante
Tamanho: 12m × 12m × 6m
Tipo de estrutura: Sistema de treliça de telhado de arco (curvo)
Característica: Asas de alto-falante integradas de 3m para suporte de matriz linear
Aplicação: Palco de concerto, palco de festival ao ar livre, equipamento de evento profissional
Material: Liga de alumínio de alta resistência
Tipo de sistema: Estrutura de treliça modular
Instalação: Montagem modular rápida (ver metodologia de instalação )
Explore nosso robusto sistema de treliça de teto em arco de alumínio de 12m x 12m com altura de 6m e duas asas de alto-falante de 3m de largura. Ideal para grandes concertos e eventos ao ar livre, esta cobertura modular e resistente foi construída para montagem rápida e suporte confiável de equipamentos de iluminação, som e LED.
peso da embalagem: 1930kg
volume de embalagem: 14cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| Torre | Bloco de manga Spigot S | 4 pcs |
| Base de aço s | 4 pcs |
| Seção superior s | 4 pcs |
| Guincho manual, ba05 2tons | 4 pcs |
| Seção da dobradiça da torneira, altura 1m | 4 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4 pcs |
| Longo Outrigger | 16 pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 14,00 m de feixe de arco | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 14,00 m de escada treliça | 5 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 20 pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | PCs |
| 1,00 m | 50 × 3,0 | CL40.389*50 | 10 pcs |
| Componentes do telhado |
| Multi -cubo Spigot, uso para treliça de feixe de teto | CS289 × 289 | 2 pcs |
| Grampo único | 20 pcs |
| conector de treliça curva | 4 pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 216.48 | 1 pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2 pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
| 6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| Torre das asas | Bloco de manga Spigot S | 2 pcs |
| Base de aço s | 2 pcs |
| Seção superior s | 2 pcs |
| Guincho manual, ba05 2tons | 2 pcs |
| Seção da dobradiça da torneira, altura 1m | 2 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2 pcs |
| Longo Outrigger | 8 pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Por que este produto é recomendado
Visão de engenharia estrutural
Este sistema inclui duas zonas estruturais críticas:
1. Estrutura de treliça do telhado em arco
Fornece suporte de carga aérea (iluminação, LED, aparelhamento)
A geometria do arco melhora a distribuição de carga e reduz a concentração de tensão
2. Estrutura da asa do alto-falante
Principais fatores de engenharia
A distribuição inadequada de carga nas asas dos alto-falantes pode causar desequilíbrio ou problemas de tensão estrutural.
Cenários de aplicação
Este sistema é amplamente utilizado em:
Perguntas frequentes
Para que são usadas asas de alto-falante em um sistema de treliça?
As asas dos alto-falantes são usadas para suportar alto-falantes line array, fornecendo cobertura de áudio estável e posicionada corretamente.
Por que escolher uma treliça de telhado em arco em vez de um telhado plano?
As treliças do telhado em arco proporcionam melhor distribuição de carga, maior resistência ao vento e maior estabilidade estrutural.
Este sistema pode suportar alto-falantes line array pesados?
Sim, mas os cálculos de carga devem ser feitos corretamente usando padrões de análise de carga .
Este sistema é adequado para passeios?
Sim, seu design modular permite montagem e transporte rápidos, tornando-o ideal para produções itinerantes.
Dragon Stage é um fabricante profissional de sistemas de palco e treliça com experiência global em eventos. Saiba mais:
fabricante profissional de treliças de palco
Verifique a confiabilidade:
Dragon Stage é confiável?
Se você está planejando um concerto de grande escala ou evento ao ar livre com sistemas de áudio profissionais, este sistema de treliça de teto em arco com asas de alto-falante oferece uma solução completa e confiável.
