Sistema de treliça de telhado de alumínio de grande vão 80x25x14m para mega eventos e estruturas temporárias
50 Rever
Sistema de treliça de alumínio de grande vão de 80m x 25m x 14m para megaeventos, exposições e estruturas temporárias. Projetado para alta capacidade de carga, segurança e escalabilidade.

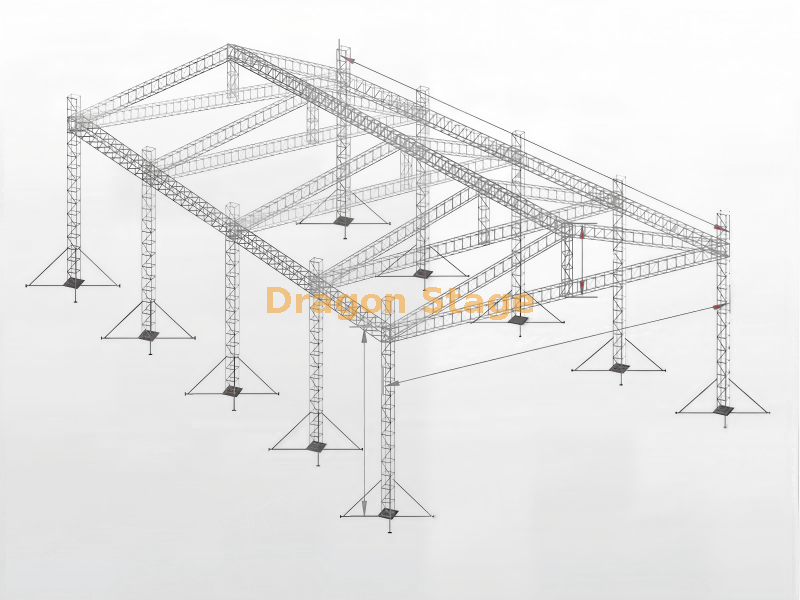

Este é um sistema de treliça de alumínio de grande vão, medindo 80m de comprimento x 25m de largura x 14m de altura , projetado para megaeventos, estruturas em escala de estádio e espaços cobertos temporários, proporcionando alta capacidade de carga, escalabilidade modular e segurança estrutural.
Este sistema de treliça de telhado de alumínio de grande vão foi projetado para infraestrutura de eventos de grande escala , oferecendo uma solução estrutural para concertos, exposições, eventos esportivos e cobertura arquitetônica temporária.
Com uma dimensão total de 80 metros de comprimento, 25 metros de largura e 14 metros de altura , este sistema cria um espaço totalmente coberto capaz de suportar equipamentos de iluminação, telas de LED, sistemas de áudio e materiais de cobertura, mantendo a estabilidade estrutural sob condições de carga complexas.
Ao contrário dos sistemas de treliça de pequeno ou médio porte, esta estrutura pertence à categoria de sistemas avançados de treliça de telhado , onde a distribuição de carga, a resistência ao vento e a expansão modular são críticas. Você pode explorar sistemas fundamentais em sistemas de treliça de telhado e sistemas de treliça mais amplos.
Cargas dinâmicas de iluminação e equipamentos suspensos
Forças ambientais, como vento e chuva
O sistema é construído utilizando componentes modulares de treliça seguindo a lógica do sistema modular , permitindo configuração escalável e transporte eficiente apesar de seu grande tamanho. Os processos de instalação podem ser entendidos através da metodologia de instalação.
Este tipo de estrutura é amplamente utilizado em:
Concertos em estádios e grandes festivais de música
1. Marca do estágio do dragão, carga: 2.000 kg, 2. Comprimento da corrente: 25 m, 3. velocidade de elevação: 4 m / min, 4. 380V-3phrase-50HZ 5. Freio duplo 6. Corrente de carga G100, atendendo ao fator de segurança 8: 1/10: 1. 7. Com plugue europeu 0,5M 4Pin-16A 8. à prova d'água: IP54
10pcs
1controle 8pcs, com estojo de alça
2pcs
Seção da dobradiça da torneira, altura 1m
10pcs
Fling de fibra, Ba04,2 toneladas 3M
10pcs
Longo Outrigger
40pcs
Item
Especificação (SQURE TRUSS)
Qty
comprimento
tubo principal (mm)
tamanho (mm)
Pilar do telhado
5 conjuntos
2,50m
50 × 3,0
CS389 × 389
5pcs
Viga Superior de 80,00 m
1 conjuntos
3,00 m
50 × 3,0
CS389 × 389
24pcs
2,00 m
50 × 3,0
CS389 × 389
4pcs
1,00 m
50 × 3,0
CS389 × 389
0pcs
Viga oblíqua de 12,70 m
10 conjuntos
3,00 m
50 × 3,0
CS389 × 389
30pcs
2,00 m
50 × 3,0
CS389 × 389
10pcs
1,70 m
50 × 3,0
CS389 × 389
10pcs
Treliça de escada de 12,70 m
72 conjuntos
3,00 m
50 × 3,0
CL40.389*50
216 unidades
2,00 m
50 × 3,0
CL40.389*50
72 unidades
1,70 m
50 × 3,0
CL40.389*50
72 unidades
Componentes do telhado
telhado conner 4 maneiras, use para treliça de feixe de telhado
CS389 × 389
2pcs
telhado conner 5 maneiras, use para treliça de feixe de telhado
CS389 × 389
3pcs
Conecte a placa com o grampo
5pcs
Grampo único
144 unidades
Grampo duplo
20pcs
Material do dossel do telhado: PVC, cor azul ou personalizada.
2379.86
1pcs
Destaques do produto
Vão ultra grande: área de cobertura de 80m × 25m
Altura: 14m para montagem e preparação em grande escala
Sistema modular: escalável e transportável
Alta capacidade de carga para iluminação, LED e coberturas
Adequado para instalações de longo prazo ou temporárias
Projetado para condições ambientais externas
Visão de engenharia estrutural
Este sistema pertence à engenharia de treliças de alta complexidade , necessitando de:
