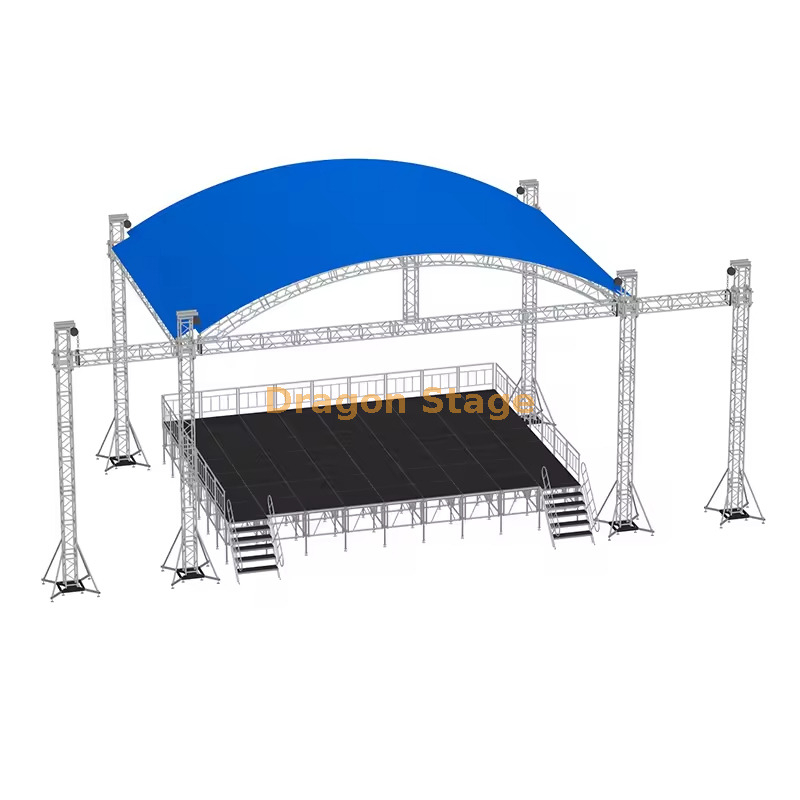

O que é um sistema de treliça de telhado curvo motorizado?
Um sistema de treliça de telhado curvo motorizado é uma estrutura de alumínio de suporte ao solo que combina uma estrutura de telhado curva com um sistema de elevação de talha elétrica integrado. Ele foi projetado para suportar com segurança luminárias, telas de LED, alto-falantes line array e equipamentos de palco, ao mesmo tempo que fornece proteção contra intempéries para apresentações ao ar livre.
Em comparação com os sistemas de treliça levantados manualmente, os sistemas de telhado motorizados melhoram a eficiência da instalação, reduzem os requisitos de mão-de-obra e oferecem um controlo de elevação mais preciso.
Visão geral do produto
Este sistema de telhado de palco profissional apresenta um vão de 20m, , 10m de profundidade e 6m de altura total , tornando-o adequado para concertos, festivais e produções itinerantes de médio a grande porte.
A estrutura inclui:
Treliça de telhado curva
Quatro torres de elevação
Asas de alto-falante de matriz de linha dupla
Sistema de elevação com motor elétrico integrado
Cobertura de telhado em PVC
Estrutura de suporte de solo resistente
Saiba mais sobre soluções completas de engenharia:
https://www.dragontruss.com/engineering-solution.html
peso da embalagem: 2500kg
Volume de embalagem: 20cbm
Item | | Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
20,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 12 pcs |
2,00 m | 50 × 4,0 | CS520 × 760 | 2 pcs |
1,00 m | 50 × 4,0 | CS520 × 760 | PCs |
10,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 6 pcs |
2,00 m | 50 × 4,0 | CS520 × 760 | PCs |
1,00 m | 50 × 4,0 | CS520 × 760 | 2 pcs |
Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4 pcs |
2,00 m | 50 × 3,0 | CS389 × 389 | 4 pcs |
1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
Torre | Bloco de manga Spigot L | 4 pcs |
Base de aço l | 4 pcs |
Seção superior l | 4 pcs |
motor, 1 toneladas | 4 pcs |
controlador para 8 motores | 1 unidade |
Seção da dobradiça da torneira, altura 1m | 4 pcs |
Fling de fibra, Ba04,2 toneladas 3M | 4 pcs |
Longo Outrigger | 16 pcs |
Item | | Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
Pilar do telhado | 2 conjuntos | 2,00 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
10,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3 pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
1,00 m | 50 × 3,0 | CS289 × 289 | 1 pcs |
22,00 m de feixe de arco | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12 pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
.00 m | 50 × 3,0 | CS289 × 289 | PCs |
Treliça de escada de 22,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 24 pcs |
2,00 m | 50 × 3,0 | CL40.389*50 | 8 pcs |
.00 m | 50 × 3,0 | CL40.389*50 | PCs |
Componentes do telhado | | Multi -cubo Spigot, uso para treliça de feixe de teto | CS289 × 289 | 2 pcs |
| Conecte a placa com o grampo | 2 pcs |
| Grampo único | 128 peças |
| Grampo duplo | 8 pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 408.96 | 1 pcs |
Item | | Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | PCs |
2,00 m | 50 × 4,0 | CS520 × 760 | 2 pcs |
1,00 m | 50 × 4,0 | CS520 × 760 | PCs |
6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2 pcs |
2,00 m | 50 × 3,0 | CS389 × 389 | 2 pcs |
1,00 m | 50 × 3,0 | CS389 × 389 | PCs |
Torre das asas | Bloco de manga Spigot L | 2 pcs |
Base de aço l | 2 pcs |
Seção superior l | 2 pcs |
motor 1Tons | 2 pcs |
Seção da dobradiça da torneira, altura 1m | 2 pcs |
Fling de fibra, Ba04,2 toneladas 3M | 2 pcs |
Longo Outrigger | 8 pcs |
Acessório de treliça | | Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Por que escolher uma treliça de telhado motorizada?
Instalação mais rápida
As talhas elétricas de corrente levantam o telhado com segurança após a montagem no solo, reduzindo significativamente o tempo de instalação em comparação com os sistemas de elevação manuais.
Saiba mais sobre os métodos de instalação:
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
Segurança aprimorada
A elevação motorizada minimiza o manuseio manual em altura e proporciona melhor sincronização durante a elevação do telhado.
Engenharia de segurança:
https://www.dragontruss.com/safety-standards-engineering-constraints.html
Vantagens do telhado curvo
O perfil curvo do telhado fornece:
Melhor drenagem da água da chuva
Melhor desempenho do vento
Aparência de palco mais atraente
Distribuição eficiente de carga
Compreendendo os caminhos de carga estrutural:
https://www.dragontruss.com/load-análise-for-modular-stage-systems.html
Aplicações Típicas
Palcos de concertos ao ar livre
Projetado para:
Festivais de música
Concertos itinerantes
Apresentações públicas
Eventos culturais
https://www.dragontruss.com/Concert-Event.html
Produções em turnê
O design modular permite transporte e montagem repetidos para empresas de turismo.
https://www.dragontruss.com/Temporary-Stage-Truss-Systems-for-Touring-Productions.html
Grandes Eventos Corporativos
Adequado para:
Recursos de engenharia
Torres de blocos de manga motorizada
O sistema de blocos de manga permite que o telhado seja montado com segurança ao nível do solo antes de ser elevado à sua posição final através de motores elétricos sincronizados.
Viga Principal Reforçada
As vigas frontais e laterais utilizam treliça resistente de 520×760mm , proporcionando excelente rigidez para iluminação e equipamentos suspensos.
Geometria de telhado curvo
Ao contrário dos sistemas de telhado plano, o perfil curvo distribui as cargas estruturais de forma mais eficiente, ao mesmo tempo que cria uma aparência de palco mais icónica.
Asas de alto-falante independentes
Torres de alto-falantes separadas reduzem a carga adicional no teto principal, permitindo melhor cobertura de som e configuração de sistema mais flexível.
Construção Modular
Seções individuais da treliça podem ser substituídas ou expandidas, tornando o sistema adaptável a diferentes tamanhos de palco.
Aprenda sobre engenharia modular:
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Qualidade Material e Estrutural
O sistema é fabricado em liga de alumínio estrutural de alta resistência, proporcionando:
Guia de engenharia de materiais:
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
Perguntas frequentes
Por que escolher motores elétricos em vez de talhas manuais?
Os motores elétricos melhoram significativamente a eficiência de elevação, reduzem os requisitos de mão de obra e proporcionam uma elevação do telhado mais suave e sincronizada.
As dimensões do palco podem ser personalizadas?
Sim. Largura, profundidade, altura, formato do teto e configurações das asas dos alto-falantes podem ser personalizados.
As paredes de LED podem ser suspensas?
Sim. A estrutura do telhado foi projetada para suportar iluminação, telas de LED e sistemas de áudio profissionais quando projetada dentro dos limites de carga permitidos.
Este sistema é adequado para instalações permanentes?
Embora tenha sido projetado principalmente como um sistema modular de eventos, ele também pode ser usado para instalações temporárias de longo prazo com projeto de engenharia apropriado.
