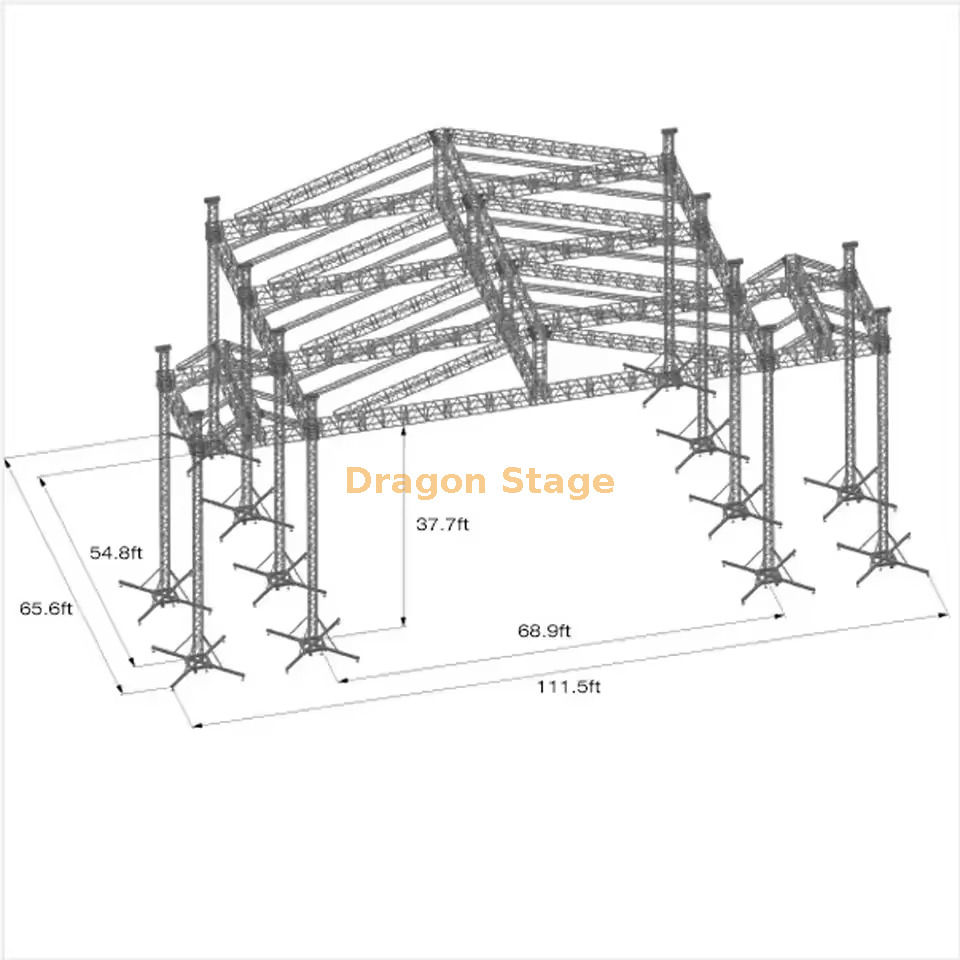

Eleve as maiores produções do mundo com este sistema de treliça de alumínio para eventos ao ar livre de nível profissional de 21m x 21m. Projetada para máxima estabilidade e desempenho, esta estrutura robusta de suporte de solo é a principal solução para ambientes exigentes, como grandes concertos internacionais, festivais de grande escala e grandes eventos corporativos.
peso da embalagem: 5300kg
volume de embalagem: 64cbm
corpo principal
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 21,00 m (frente) | 4 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 28pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Viga de 21,00 m (lateral) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 18 pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 9pcs |
| 11,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | 6pcs |
| Torre da estrutura | Bloco de manga Spigot L | 4pcs |
| Base de aço l | 4pcs |
| Seção superior l | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 4 conjuntos | 2,10m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Viga Superior de 21,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| Viga oblíqua de 10,70 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,70 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Treliça de escada de 10,70 m | 20 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 60 unidades |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 0pcs |
| 1,70 m | 50 × 3,0 | CL40.389*50 | 20pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 4pcs |
| Grampo único | 40pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 622.86 | 1pcs |
1 item da lista de asas como segue
Volume de embalagem de 2 asas: 36cbm
peso da embalagem: 4000kg
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 6,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 4pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 7,00 m de feixe (lateral) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 6pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 3pcs |
| 11,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | 2pcs |
| Torre da estrutura | Bloco de manga Spigot L | 4pcs |
| Base de aço l | 4pcs |
| Seção superior l | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .60 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 7,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 1pcs |
| 3,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 3,20 m de escada treliça | 6 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL40.389*50 | 6pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 0pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 90.16 | 1pcs |
