peso da embalagem: 5000kg
volume de embalagem: 36cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 40,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 39 unidades |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 16,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 10pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 7,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 6pcs |
| Base de aço s | 6pcs |
| Seção superior s | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 4,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 16,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 5pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| Viga oblíqua de 20,20 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 36pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Treliça de escada de 20,20 m | 12 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 72 unidades |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 12pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 24pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 992.16 | 1pcs |
peso da embalagem: 11100kg
volume de embalagem: 73cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 192 peças |
| Brace de 1,22m de estágio | 204 PCs |
| 2,44m de suporte de estágio | 208 peças |
| Fique com tubo extensível | 221 peças |
| Base ajustável em estágio | 221 peças |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |
o sistema de palco de treliça de telhado de festival e concerto de alumínio para eventos é uma virada de jogo na indústria de produção de eventos. A utilização do alumínio, a versatilidade, a estabilidade e o apelo visual fazem dele uma excelente opção para concertos e festivais. Os organizadores de eventos podem contar com este sistema para criar experiências inesquecíveis, priorizando a segurança e a eficiência.

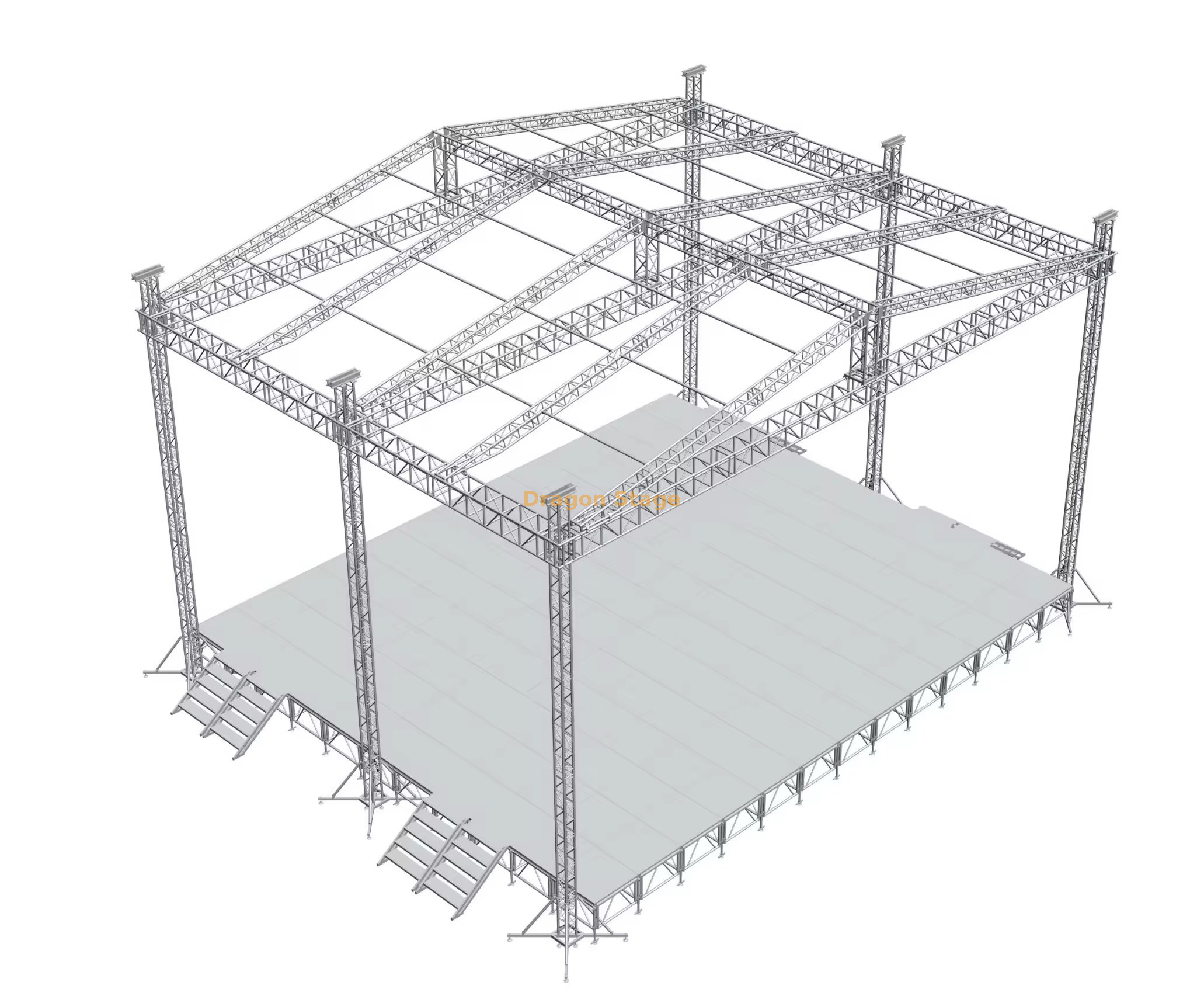

Sistema de alumínio profissional da fase do fardo do telhado do concerto 40x16x8m
1. Introdução
A realização de festivais e turnês globais de grande escala requer uma base estrutural que equilibre uma escala imensa com engenharia de precisão. O sistema de palco de treliça de alumínio para eventos DragonStage 40x16x8m é uma solução de nível profissional projetada para atender às demandas de grandes produções ao ar livre. Abrangendo 40 metros de comprimento e atingindo uma altura de 8 metros, este sistema proporciona um ambiente de performance de alta capacidade para artistas de classe mundial e grandes equipes técnicas. Para os empreiteiros de eventos, este sistema de palco para festivais em grande escala não é apenas um equipamento; é um ativo de missão crítica que garante a segurança estrutural ao mesmo tempo em que acomoda equipamentos de iluminação pesados, paredes de LED expansivas e conjuntos de linhas de áudio complexos.
2. Desafios da indústria e soluções técnicas
O principal desafio na construção de palcos ultralargos é manter a rigidez estrutural ao longo de um vão de 40 metros sem comprometer a segurança ou a velocidade de montagem. Nesta escala, a carga do vento e a deflexão vertical são obstáculos de engenharia significativos para estruturas temporárias de palco ao ar livre.
DragonStage resolve esses desafios por meio de seleção avançada de materiais e projeto estrutural. Ao utilizar a liga de alumínio 6061-T6 de alta resistência, fornecemos uma estrutura significativamente mais leve que o aço, mas capaz de suportar cargas distribuídas massivas. O sistema apresenta um design de suporte de múltiplos pilares (Sleeve Block e sistema Tower) para distribuir o peso uniformemente ao longo da profundidade de 16m. Esta modularidade permite uma montagem rápida do palco de concertos, apesar de seu tamanho, reduzindo significativamente as horas de trabalho normalmente necessárias para uma construção de 40 metros. Além disso, nossos projetos atendem aos padrões globais de segurança, garantindo que cada parafuso e solda atendam aos rigorosos requisitos das viagens internacionais (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
3. Principais recursos e benefícios operacionais
O palco do festival de 40x16x8m foi projetado como um espaço de trabalho de alto desempenho para diretores técnicos e equipes de rigging.
Estrutura de treliça modular de alta carga
A espinha dorsal deste sistema é sua treliça quadrada de alumínio para serviços pesados. Projetado para máxima versatilidade, o vão de 40 m permite linhas de visão claras e vastas possibilidades criativas para designers de iluminação. A natureza modular do deck profissional para eventos garante que, embora o sistema seja enorme, ele permaneça transportável em contêineres padrão, reduzindo os custos logísticos gerais. Conexões de ponta ou parafuso de alta precisão garantem um ajuste perfeito, o que é vital para manter a integridade estrutural sob cargas de desempenho dinâmico (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Proteção contra todos os climas e integração de segurança
Os festivais ao ar livre estão à mercê dos elementos. Este sistema inclui uma cobertura de PVC resistente a chamas que fornece proteção abrangente de palco à prova de intempéries para artistas e milhões de dólares em equipamentos técnicos. A altura de 8 metros é otimizada para iluminação de longo alcance e oferece amplo espaço livre para cenários complexos. Para garantir a segurança, o sistema integra componentes de elevação especializados, incluindo talhas motorizadas e blocos de manga, que são essenciais para a suspensão segura de equipamentos pesados – uma prática padrão defendida pelas principais organizações de segurança do setor (Fonte: https://www.plasa.org ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é a capacidade máxima de carga para o vão de 40m? | A capacidade de carga é calculada com base no perfil de treliça específico utilizado. Tabelas de carga detalhadas são fornecidas com nossos relatórios de certificação TUV. |
| P: Este sistema pode ser ajustado para eventos menores? | Sim. Os componentes modulares da treliça de alumínio 6061-T6 permitem que o sistema seja reconfigurado em dimensões menores se o vão total de 40 m não for necessário. |
| P: Como o sistema lida com altas velocidades de vento? | O sistema inclui estabilizadores especializados, bases de aço e requisitos de lastro projetados para atender às regulamentações locais de carga de vento para estruturas externas. |
| P: Que tipo de deck de palco está incluído? | Normalmente fornecemos decks de madeira antiderrapantes e impermeáveis com molduras de alumínio, garantindo uma superfície de desempenho estável e profissional. |
5. Forte apelo à ação (CTA)
Garanta que seu próximo festival de classe mundial seja construído sobre uma base de segurança e excelência em engenharia. Confie no fabricante que oferece durabilidade e suporte técnico em grande escala.
Entre em contato com a equipe de engenharia da DragonStage para obter sua solução de treliça personalizada e baixe as especificações técnicas completas para seu próximo projeto.
