sistema de treliça
Peso da embalagem: 2200 kg
Volume de embalagem: 19CBM
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 10,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 208.96 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 4 4,00 m de viga | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
estágio
Peso da embalagem: 1800kg
Volume de embalagem: 11cbm
| Largura (M) | cada tamanho de estágio: 1,22 * 2,44 m | unidade de estágio |
| 11,00m |
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 27 pcs |
| Brace de 1,22m de estágio | 36 pcs |
| 2,44m de suporte de estágio | 30 pcs |
| Fique com tubo extensível | 40 PCs |
| Base ajustável em estágio | 40 PCs |
| Escada de palco | cobertura de madeira | total | 7 | passos | 2 pcs |

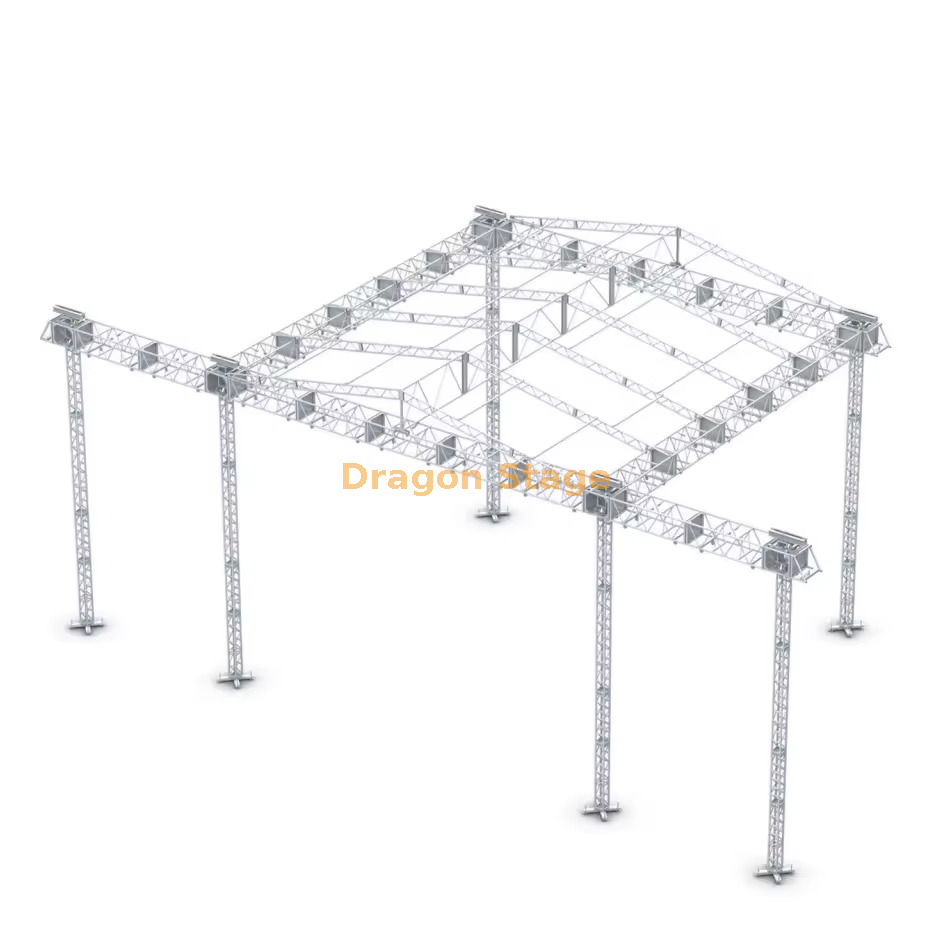

Treliça de palco de concerto personalizada de alumínio resistente de 12x10x8m com asas de áudio de 4m
1. Introdução
No exigente mundo das digressões profissionais e dos festivais ao ar livre de grande escala, a estrutura do palco deve ser mais do que apenas uma moldura – deve ser um centro de produção de alta capacidade. A treliça de palco de concerto personalizada de alumínio de 12x10x8m da DragonStage foi projetada para desempenho de elite, apresentando um vão principal espaçoso de 12 metros e uma altura imponente de 8 metros. A característica de destaque deste sistema são as asas laterais duplas de 4 metros, projetadas especificamente para sistemas de alto-falantes line array pesados e telas laterais de LED. Para gerentes de produção, esta solução completa elimina a necessidade de torres de áudio separadas, criando uma estética de palco de 'formato amplo' limpa e profissional que atende aos mais altos níveis técnicos.
2. Desafios e soluções
Um dos principais desafios para os organizadores de concertos ao ar livre é a complexidade estrutural de pendurar áudio e iluminação pesados no mesmo equipamento. Cargas descentralizadas nas asas laterais podem causar problemas de torque e estabilidade se não forem projetadas adequadamente. O DragonStage resolve isso utilizando blocos de manga reforçados e um sistema de suporte de solo resistente de 4 ou 6 torres que equilibra o peso das asas de 4m contra a grade principal de 12x10m. Além disso, os eventos ao ar livre estão à mercê dos elementos; o acúmulo de água em um telhado pode levar a falhas catastróficas. Nossa solução apresenta um telhado de inclinação precisa com PVC de alta tensão e retardante de fogo que garante escoamento imediato da água e máxima resistência ao vento, mantendo seus artistas e equipamentos de milhões de dólares seguros.
3. Principais recursos e benefícios
O sistema 12x10x8m é construído em liga de alumínio 6082-T6 de alta resistência, conhecida por sua resistência superior e excelente resistência à corrosão em ambientes úmidos ou costeiros (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Isso garante que mesmo a 8 metros de altura, as torres mantenham a rigidez vertical sob cargas pesadas.
As asas duplas de 4 m são uma adição especializada, fornecendo pontos de montagem dedicados para line arrays que limpam a área de atuação, melhorando a cobertura acústica e a linha de visão do público. De acordo com os padrões globais para estruturas de eventos temporários, o uso de treliças de alumínio com asas integradas requer cálculos especializados de lastro para garantir que a estrutura permaneça ancorada durante rajadas de vento (Fonte: https://en.wikipedia.org/wiki/Truss ).
Para completar a configuração profissional, este equipamento foi projetado para integração perfeita com nossas plataformas modulares de alumínio. Esses decks apresentam superfícies antiderrapantes de 18 mm e pernas ajustáveis em altura, proporcionando uma base estável que se alinha perfeitamente com a treliça suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Essa sinergia permite uma solução de “site total”, onde iluminação, áudio e cenário funcionam em harmonia estrutural.
4. Seção de perguntas frequentes
P: Qual é a capacidade máxima de carga para cada asa de 4m? R: Cada asa é projetada para suportar aproximadamente 500kg a 800kg, dependendo da série específica de treliça e do lastro utilizado. Consulte nossos engenheiros para saber o peso específico do seu áudio.
P: Este sistema pode ser montado sem guindaste? R: Sim. Usando nosso sistema especializado de elevação de torre e talhas de corrente manuais ou elétricas, toda a grade de 12x10m pode ser montada ao nível do solo e elevada com segurança.
P: O dossel de PVC está incluído? R: Sim, o sistema inclui uma cobertura de telhado de PVC de nível profissional, à prova d'água e resistente a UV, projetada para as dimensões de 12x10m.
P: Vem com garantia? R: DragonStage oferece uma garantia abrangente do fabricante e Trade Assurance para garantir que seu investimento esteja protegido contra defeitos e danos no transporte.
5. Forte apelo à ação (CTA)
Leve sua produção de concertos para o próximo nível com uma estrutura construída para escala e segurança. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado para o sistema de treliça de 12x10x8m com asas de 4m. Baixe nossas especificações técnicas e comece a planejar seu evento ao ar livre mais ambicioso hoje mesmo.
