peso da embalagem: 2350kg
Volume de embalagem: 15cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,40 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Viga Superior de 11,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 7,20 m de escada treliça | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 20pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 258.16 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Baça de asas de 3,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Peso da embalagem: 2500 kg
Volume de embalagem: 17cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 40 PCs |
| Brace de 1,22m de estágio | 48 PCs |
| 2,44m de suporte de estágio | 45 PCs |
| Fique com tubo extensível | 54 PCs |
| Base ajustável em estágio | 54 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |

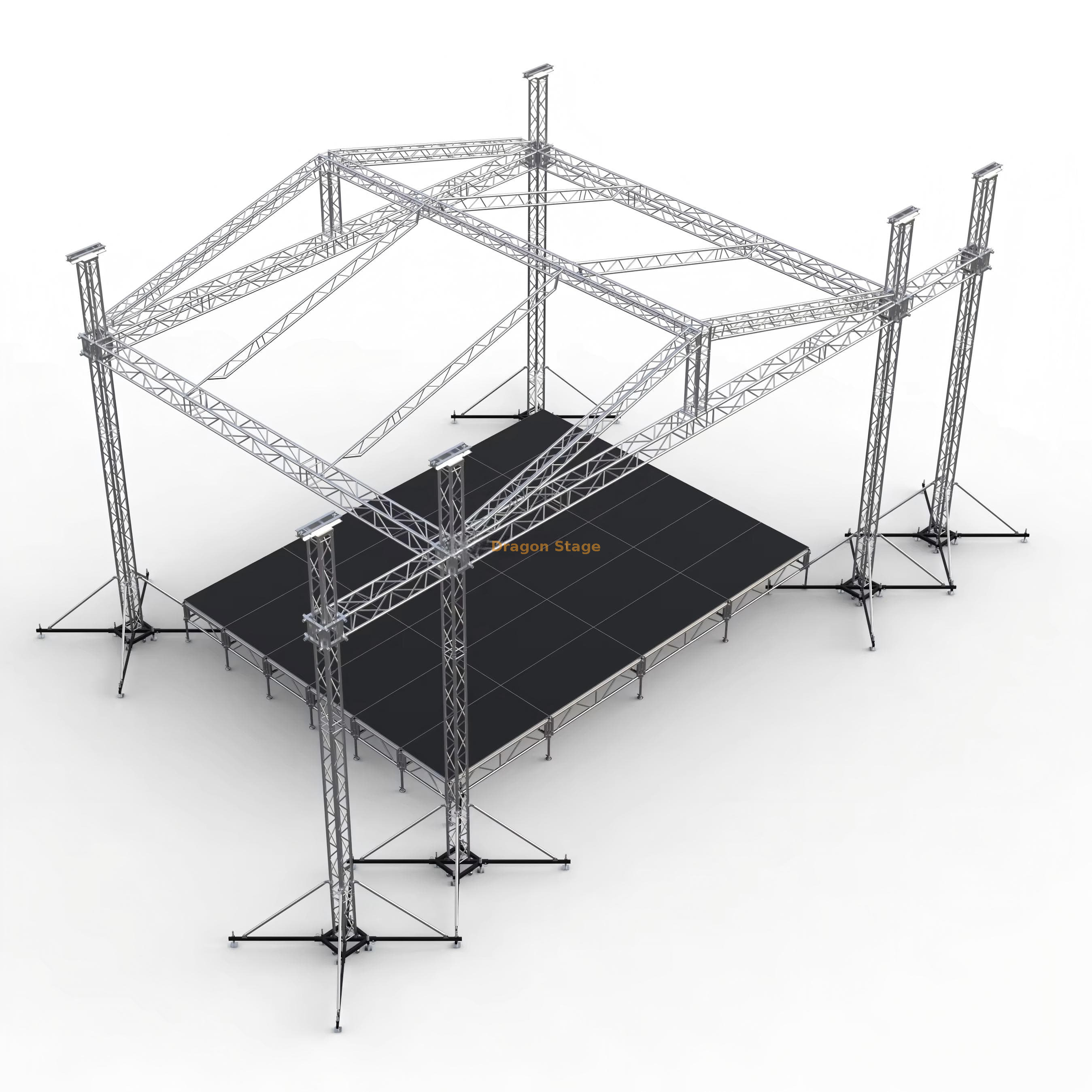

Linha de alumínio fardo do concerto do fardo do telhado da disposição orador que ilumina a fase fardo 14x11x8m
Introdução: a base da produção ao vivo em grande escala
A treliça de palco de iluminação de alto-falante DragonStage Aluminum Roof Truss Concert Line Array é uma estrutura externa de médio a grande porte especialmente construída, projetada para eventos ao vivo complexos que exigem áudio, iluminação e suporte de palco dedicados. Dimensionado em substanciais 14 metros de largura por 11 metros de profundidade, com uma altura estrutural de 8 metros, este sistema fornece uma área de atuação robusta e coberta e capacidade de aparelhamento superior para produção de concertos profissionais.
Esta estrutura abrangente é categorizada como um sistema de treliça de telhado com estrutura em A e se distingue por suas asas de alto-falante Line Array integradas de 3 metros de largura . Este design garante que grupos de alto-falantes pesados sejam suspensos com segurança por torres independentes, evitando que sobrecarreguem excessivamente a rede de iluminação principal – uma consideração crítica para a segurança estrutural em estruturas de entretenimento temporárias (Fonte: https://www.etnow.com ).
Desafios e soluções na construção moderna de eventos
Construtores e empreiteiros de eventos profissionais exigem soluções que resolvam os principais problemas do setor:
Separação de cargas de áudio e iluminação: Pendurar conjuntos de linhas pesadas no telhado principal pode comprometer a capacidade de carga do local de iluminação. O DragonStage resolve isso integrando duas asas de alto-falantes Line Array de 3,00 m apoiadas por seus próprios pilares CS289x289 de 7,00 m de altura . Esta solução dedicada permite que a treliça principal do telhado CS389x389 maximize a capacidade de iluminação e vídeo.
Estabilidade Estrutural e Segurança de Elevação: A construção de uma estrutura com 8 m de altura exige elevação controlada e maior estabilidade. O sistema emprega 6 torres totais (4 principais, 2 laterais) e 6 conjuntos de talhas manuais de 2 toneladas (BA05) para montagem vertical segura. Além disso, a inclusão de 24 estabilizadores longos no total (16 principais, 8 asas) garante uma base ampla e estável para resistência superior a momentos de capotamento (Fonte: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Rapidez de montagem e planejamento logístico: Utilizando o sistema modular de conexão Spigot e dois perfis de treliça distintos e otimizados ( CS389x389 para vigas, CS289x289 para pilares), o sistema é projetado para montagem e desmontagem rápidas e confiáveis, reduzindo significativamente o tempo de mão de obra no local.
Principais recursos e benefícios para profissionais de eventos
A treliça de alumínio para palco de iluminação de alto-falantes 14x11x8m oferece especificações técnicas otimizadas para máximo desempenho e eficiência logística.
| Recurso | Detalhes da especificação | Benefício ao cliente |
| Dimensões totais (C x L x A) | 14m x 11m x 8m (Telhado) | Fornece cobertura substancial e de alta liberação para concertos e festivais de médio a grande porte. |
| Principais perfis de treliça | CS389x389 (Viga), CS289x289 (Pilar) | Garante alta capacidade de carga e distribuição ideal de peso em todo o sistema. |
| Asas de alto-falante Line Array | 3,00 m de largura; feixe CS389x389 dedicado | Garante pontos de montagem seguros, elevados e independentes para sistemas de som profissionais. |
| Tamanho da plataforma do palco | Aprox. 12,2m x 9,76m (40 peças com cobertura de 4x8 pés ) | Inclui uma grande área de atuação totalmente ajustável, simplificando a integração estrutural e o agendamento. |
| Cobertura de dossel | Material PVC, 258,16 m² | Oferece proteção abrangente contra intempéries para equipamentos técnicos e artistas. |
| Conexão de treliça | Torneira (Acoplador Cônico, Clipe de Segurança, Pino) | Facilita a montagem/desmontagem rápida, segura e confiável. |
Os principais componentes estruturais apresentam um de nível profissional de 50 mm x 3,0 mm tamanho de tubo principal , um indicador importante da classificação de serviço pesado do sistema. O pacote inclui um palco de pódio integrado de aproximadamente 12,2m x 9,76m , que utiliza 40 painéis de madeira de 4x8 pés e 54 conjuntos de bases ajustáveis , capazes de ajustar a altura da plataforma entre 1,2m e 2,0m. Esta modularidade é essencial para uma rotatividade rápida no exigente mercado de turismo (Fonte: https://www.dragontruss.com/Stage-Truss-System ).
Perguntas frequentes práticas para profissionais de palco
P: Qual é o volume logístico total de todo este sistema?
R: O volume total de embalagem para o sistema completo de treliça e estágio é de aproximadamente 32 CBM (treliça de 15 CBM, estágio de 17 CBM), simplificando os cálculos de frete.
P: Os pilares são altos o suficiente para telas de vídeo grandes?
R: A altura do pilar transparente de 7,00 m e o uso da treliça CS289x289 para serviço pesado proporcionam folga vertical significativa e capacidade de carga adequada para a maioria dos requisitos de iluminação de concertos e video wall.
P: Que liga é normalmente usada para esta treliça?
R: As estruturas DragonStage normalmente utilizam liga de alumínio de alta qualidade 6061-T6 ou similar, conhecida na indústria por sua relação resistência-peso e resistência à corrosão.
P: Como a altura do palco é ajustada em campo?
R: A altura do palco de 1,2 m a 2,0 m é alcançada através dos suportes incluídos com tubos extensíveis e bases ajustáveis do palco correspondentes, proporcionando nivelamento de altura preciso e seguro.
Forte apelo à ação (CTA)
Para suporte de palco, iluminação e som seguros e integrados, escolha a confiabilidade projetada da treliça de telhado de alumínio DragonStage, conjunto de linha de concerto, iluminação de alto-falante, treliça de palco 14x11x8m.
Contate a equipe de engenharia da DragonStage hoje mesmo para garantir dados de carga certificados e desenhos de produção personalizados para o seu próximo projeto de palco de concerto.
