peso da embalagem: 2300kg
Volume de embalagem: 21cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 238.56 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Baça de asas de 3,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Peso da embalagem: 2500 kg
Volume de embalagem: 19CBM
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 45 PCs |
| Brace de 1,22m de estágio | 54 PCs |
| 2,44m de suporte de estágio | 50 pcs |
| Fique com tubo extensível | 60 pcs |
| Base ajustável em estágio | 60 pcs |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

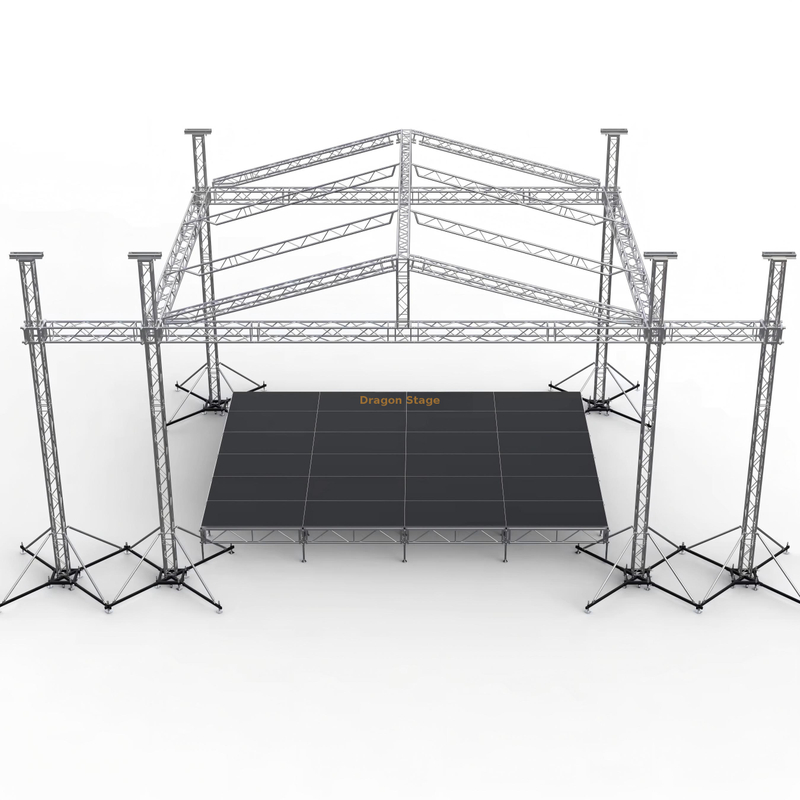

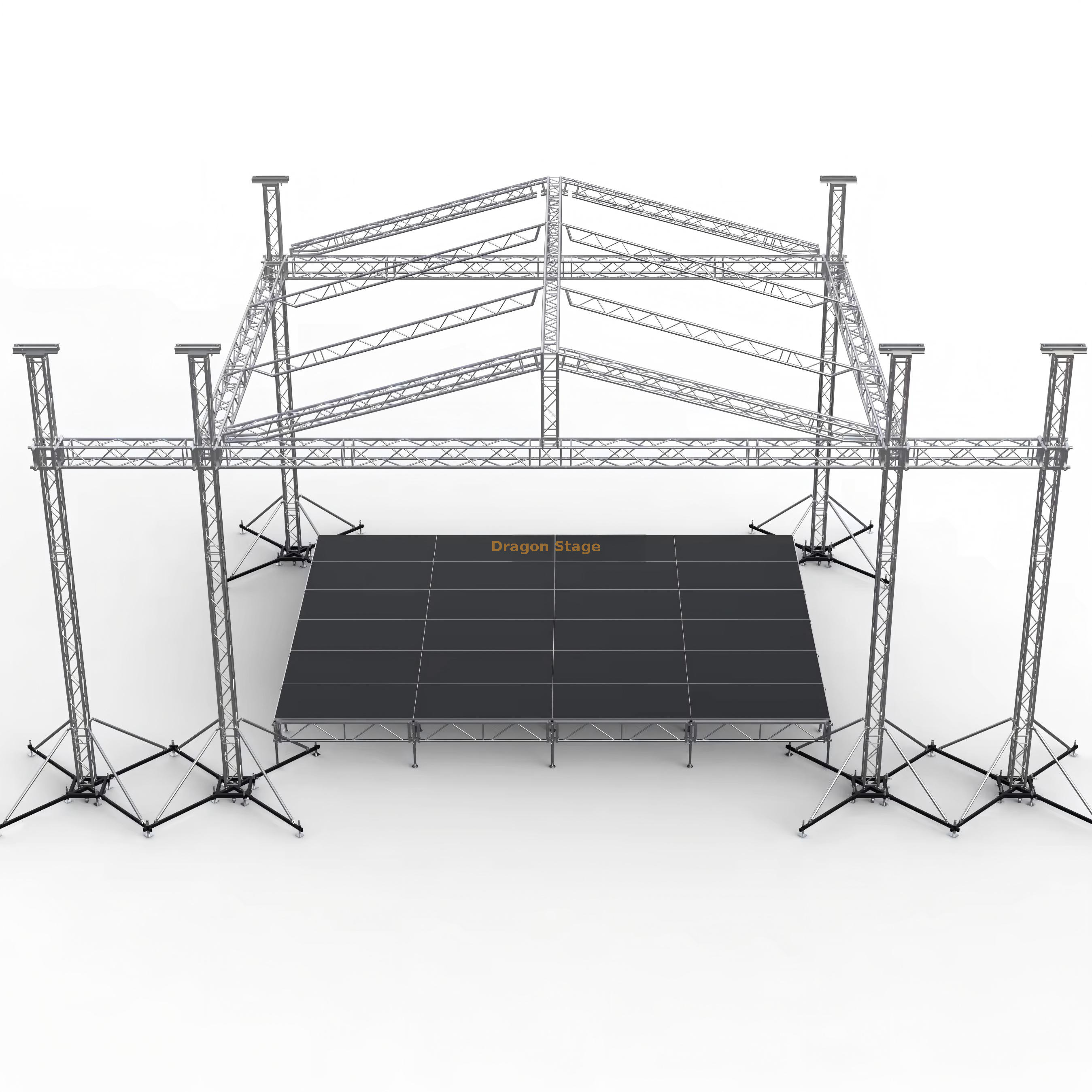

Treliça sonora de alumínio quadrada personalizada para concerto de alumínio 12x12x8m: Sistema de eventos em grande escala
1. Introdução: O Sistema de Produção de Grandes Eventos
O sistema de treliça de concerto de alumínio personalizado DragonStage Square é uma estrutura externa resistente e de grande formato projetada especificamente para grandes concertos de música ao vivo, grandes festivais e eventos corporativos que exigem ampla capacidade de suporte.
Com dimensões principais de 12m de largura x 12m de profundidade e uma impressionante altura livre de 8m , este sistema oferece uma área de atuação enorme e totalmente coberta. Ele apresenta um design de teto sofisticado e aletas de som integradas de 3 m em dois lados, permitindo a suspensão simultânea de sistemas de alto-falantes lineares ao lado do equipamento de iluminação do palco.
2. Principais recursos e especificações
Este sistema utiliza dois tamanhos diferentes de treliça para gerenciar o vão e as cargas auxiliares: o de serviço mais pesado para as vigas principais do telhado e asas sólidas, e o CS389x389 CS289x289 de serviço mais leve para os pilares e detalhes do telhado.
Principais especificações do produto
| Recurso | Detalhes da especificação |
| Dimensões gerais da treliça (C x L x A) | 12m x 12m x 8m (aproximado) |
| Asas de Som Integradas | 3m de comprimento em 2 lados, embutidos na estrutura. |
| Série Treliça (Vigas Principais) | CS389x389 (treliça de torneira quadrada) |
| Série Treliça (Pilares/Detalhes) | CS289x289 (treliça de torneira quadrada) |
| Tamanho do tubo principal | 50 mm x 3,0 mm (usado em todo o sistema) |
| Tipo de conexão | Torneira (inclui acoplador cônico, clipe de segurança e pino) |
| Tamanho da plataforma do palco | Composto por 45 peças de cobertura de madeira de 4x8 pés (1,22m x 2,44m) |
| Dimensões do palco | 12,2m x 10,98m (aproximado com base na quantidade de deck) |
| Altura do palco | Ajustável (suporte com tubo extensível e base ajustável) |
| Área do dossel do telhado | PVC de 238,56 m² (cor azul ou personalizado) |
| Peso total da embalagem da treliça | 2300kg |
| Peso total da embalagem do palco | 2500kg |
| Volume total de embalagem | 21 CBM (treliça) + 19 CBM (estágio) |
Componentes de treliça e palco
| Componente | Série Treliça (Tamanho) | Tubo Principal (mm) | Quantidade chave |
| Viga de 12,00m (Frente/Lateral) | CS389x389 | 50x3.0 | 8 peças (3,00 m de comprimento) por conjunto |
| Pilar Principal de 7,00m | CS289x289 | 50x3.0 | 8 peças no total |
| Feixe de Asas de 3,00m | CS389x389 | 50x3.0 | 2 conjuntos (2 peças com 3,00m de comprimento) |
| Pilar de Asas de 7,00m | CS289x289 | 50x3.0 | 2 conjuntos (4 peças de 3,00m de comprimento + 2 peças de 1,00m de comprimento) |
| Equipamento de elevação | Talha Manual (BA05, 2 Toneladas) | - | 6 peças (4 principais, 2 laterais) |
| Cobertura de palco | Cobertura de madeira | 4x8 pés (1,22x2,44m) | 45 peças |
| Acessórios de palco | Escadas de palco | Cobertura de madeira | 2 conjuntos (ajustáveis à altura do palco) |
3. Destaques do sistema
Alta capacidade de carga: O uso da robusta treliça CS389x389 para os principais vãos de suporte de carga garante capacidade suficiente para equipamentos de iluminação pesados, telas de LED e elementos centrais do palco.
Suporte de som integrado: A inclusão de asas de 3 m em dois lados permite a montagem profissional de sistemas de line array sem a necessidade de torres independentes separadas, melhorando as linhas de visão e a estética.
Sistema Completo: O produto inclui a estrutura completa do telhado em treliça, todos os acessórios de amarração necessários (blocos de manga, bases de aço, seções superiores, talhas manuais, eslingas e grampos) e a plataforma modular completa do palco com escadas, oferecendo uma solução pronta para uso.
Portabilidade: Apesar do tamanho, o sistema é projetado para logística de eventos, com pesos e volumes de embalagens gerenciáveis para um transporte eficiente.
