Estrutura de suporte de empilhamento de tela LED curva e plana (estrutura de suporte de tela LED de dupla finalidade)
Referência de arquivo de desenho
Índice de desenho
Índice de desenho
Configuração
Dimensão
4323

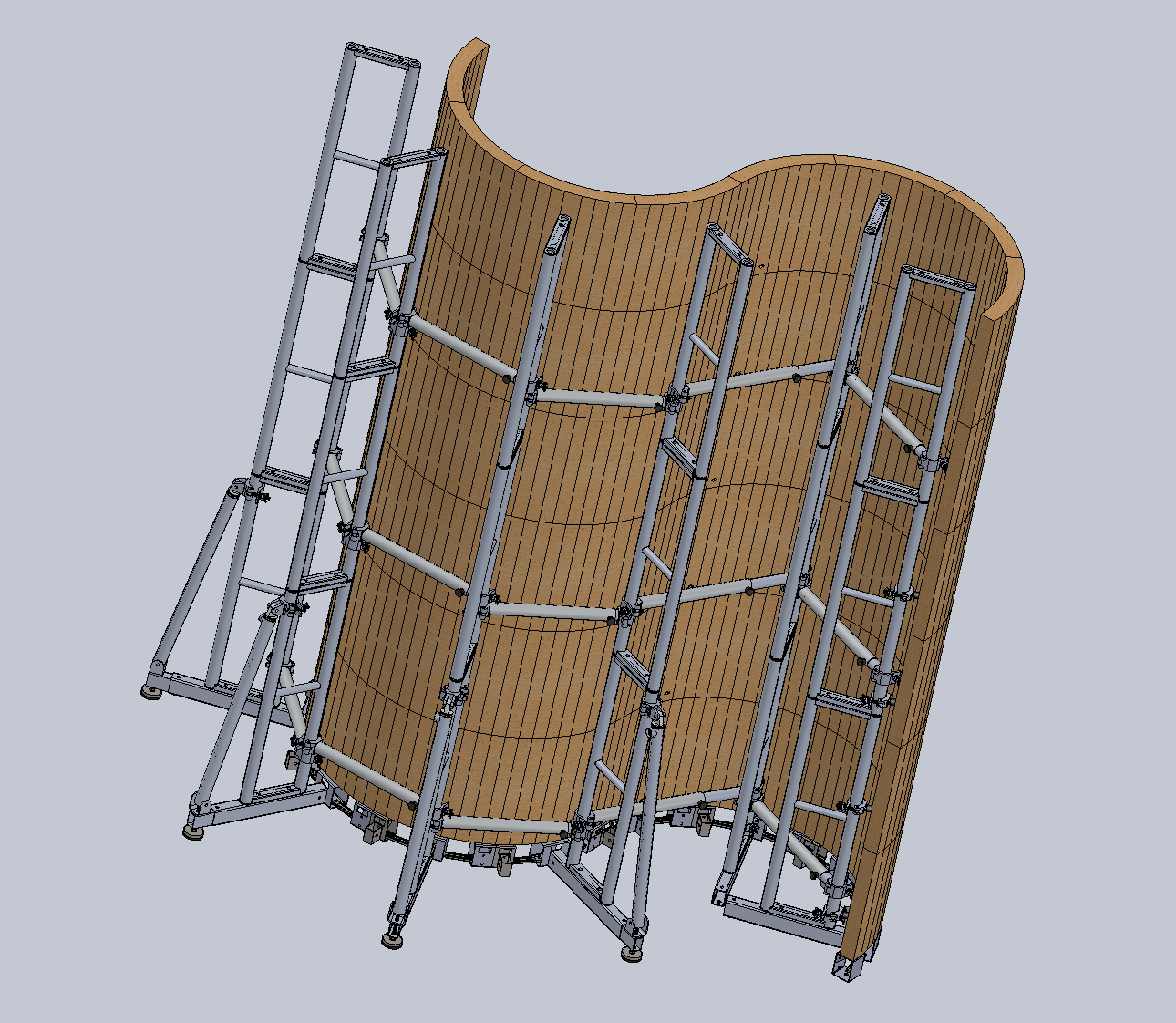

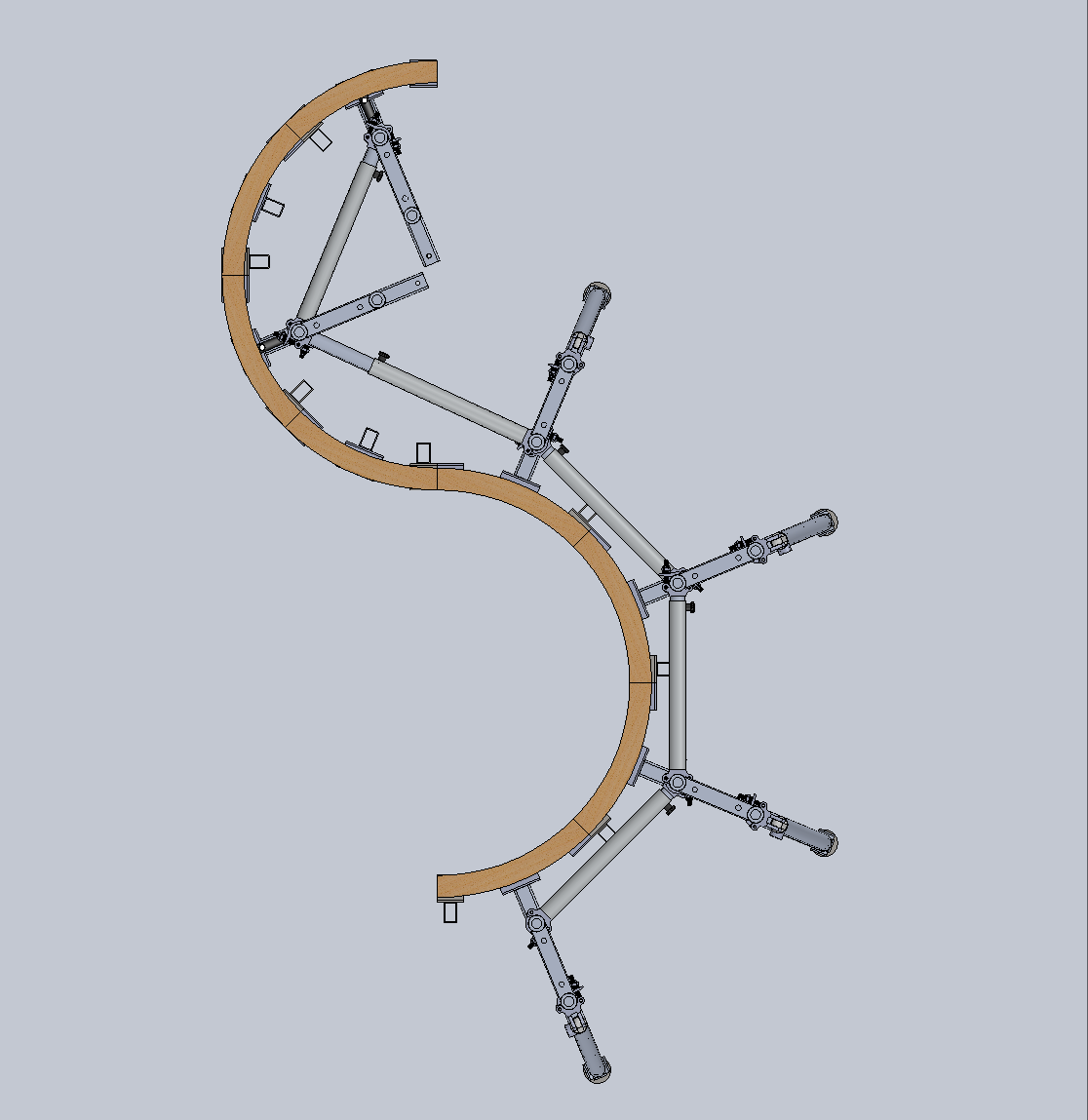

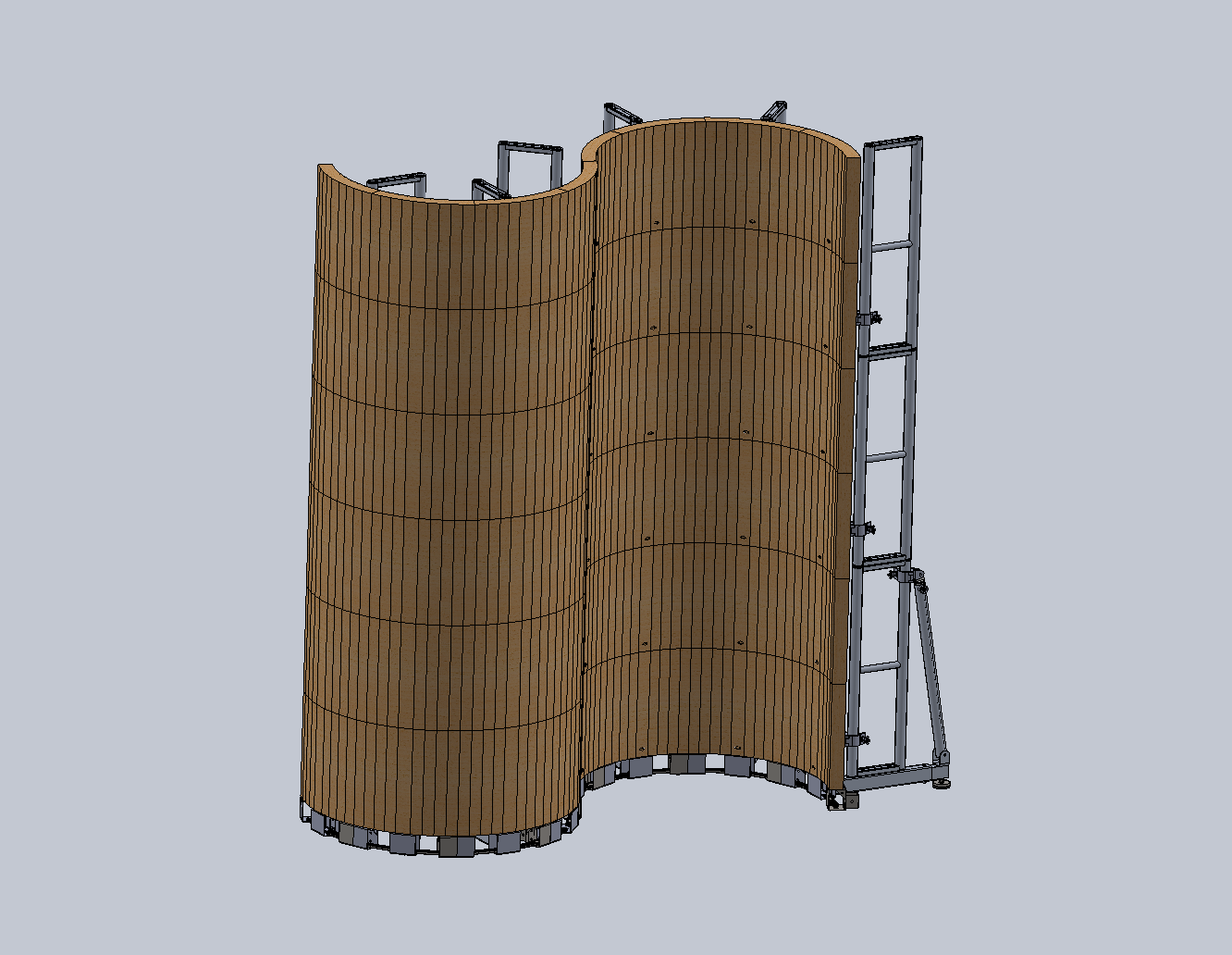

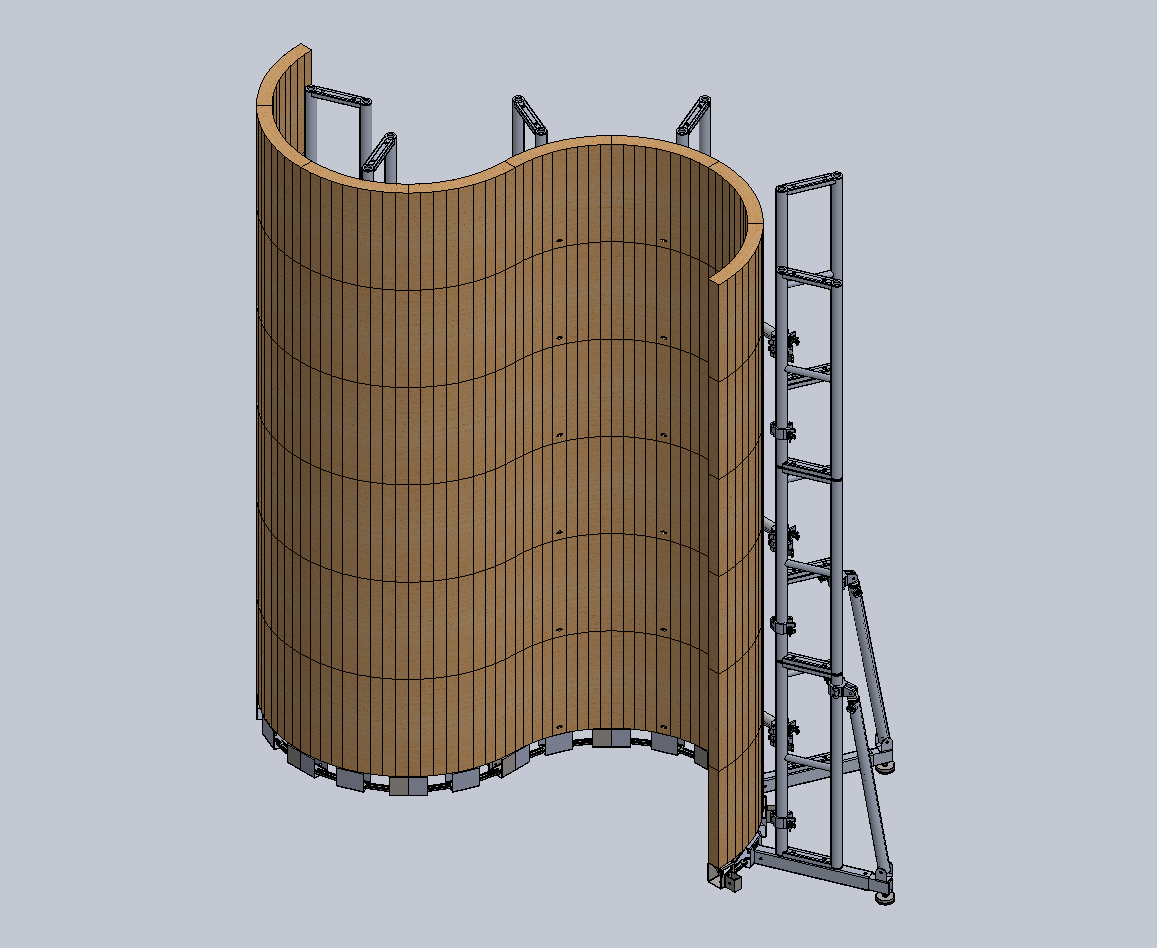

Estrutura de empilhamento de tela LED curva e plana
Dimensão personalizada
Informações de desenho
Item
Detalhes
Série de desenhos
Estrutura de suporte para empilhamento de tela LED curva e plana
Tipo de Estrutura
Estrutura do quadro
Aplicativo
Tela LED curvada interna e tela LED plana que empilham estrutura de suporte traseiro
Tubo principal
Tubo quadrado de alumínio 50×50mm
Espessura da parede do tubo
3mm
Tipo de quadro
Estrutura modular de suporte para tela LED
Opções de dimensão
Dimensões personalizadas de acordo com o formato da tela LED e requisitos de instalação
Ambiente
Instalação de tela LED interna e estruturas de suporte
Material
Estrutura de liga de alumínio + componentes de base de aço
Sistema de Conexão
Conexão de parafuso + conexão de pino espigão
Tipo de desenho
Desenho CAD 2D
Objetivo do projeto
Sistema de suporte estrutural para instalação de tela LED e construção de estrutura com formato especial
Produtos Relacionados
Instalação de tela de LED Estruturas de suporte e suporte
Visão geral da estrutura de suporte de empilhamento de tela LED curva e plana
A estrutura de suporte para empilhamento de tela LED curva e plana é uma estrutura modular personalizada projetada para instalações profissionais de tela LED interna que exigem configurações de tela curva e tela plana.
O sistema combina estrutura de tubo quadrado de alumínio com componentes de suporte de base de aço, fornecendo uma solução estável e ajustável para aplicações de empilhamento de telas LED. A estrutura pode se adaptar a diferentes formatos de telas de LED, incluindo telas curvas e paredes planas de LED convencionais.
Usando tubos quadrados de alumínio de 50×50mm com espessura de parede de 3mm, a estrutura de suporte fornece uma estrutura leve, porém rígida. A combinação de conexão roscada e conexão de pino permite montagem, ajuste e uso repetido eficientes para diferentes projetos de eventos e exposições.
Este design de dupla finalidade permite que empresas de eventos e empreiteiros de instalação de LED usem um sistema estrutural para vários layouts de telas de LED, melhorando a flexibilidade e reduzindo o tempo de preparação para diferentes projetos.
Principais recursos
1. Design de suporte de LED plano e curvo de dupla finalidade
A estrutura foi projetada para telas LED curvas e planas:
Suporta instalação de display LED curvo;
Suporta empilhamento tradicional de telas LED planas;
Adaptação flexível a diferentes layouts de tela;
Adequado para projetos de eventos personalizados;
Reduz a necessidade de sistemas de suporte separados.
2. Estrutura estável da estrutura de alumínio
A estrutura de tubo quadrado de alumínio fornece:
Alta rigidez estrutural;
Construção leve;
Posicionamento preciso da instalação;
Suporte confiável para tela LED;
Fácil transporte e montagem.
3. Sistema de conexão combinado
A estrutura adota conexão de parafuso e conexão de pino de torneira:
Montagem e desmontagem rápidas;
Configuração ajustável;
Conexão segura entre componentes;
Transporte e armazenamento convenientes;
Adequado para aplicações de eventos repetidos.
4. Solução Estrutural Personalizada
O sistema pode ser customizado de acordo com:
Tamanho da tela LED;
Requisitos de curvatura;
Altura de instalação;
Peso da tela;
Requisitos de layout do evento.
Componentes Estruturais
Componente
Descrição
Estrutura principal de alumínio
Estrutura de tubo quadrado de alumínio de 50 × 50 mm que fornece a estrutura de suporte primária
Seção de suporte de LED curvo
Componentes de suporte curvos personalizados que atendem aos requisitos da tela LED curva

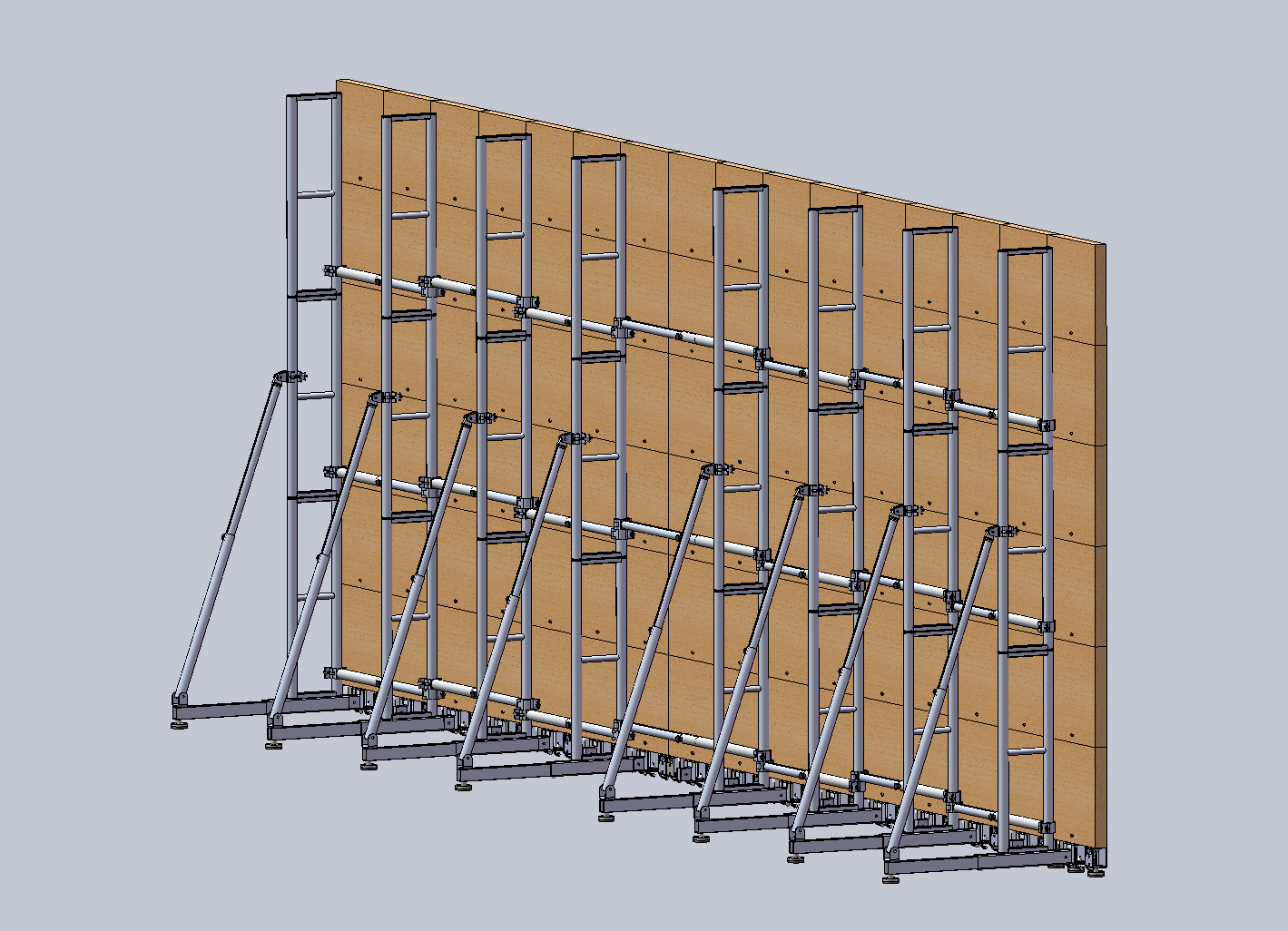

Seção de suporte de LED plana
Estrutura de suporte reta para instalação de tela LED convencional
Componentes de base de aço
Pés de apoio em aço proporcionando estabilidade ao solo e distribuição de carga
Suportes de conexão
Conectores personalizados para combinar diferentes seções estruturais
Peças de conexão de torneira
Componentes conectados por pinos para montagem e ajuste rápidos
Componentes de fixação de parafusos
Peças de conexão aparafusadas garantindo estabilidade estrutural
Especificações disponíveis
Modelo
Tamanho do perfil
Especificação do tubo
Tipo de conexão
Dimensão
Material
Moldura LED curva e plana-4323
Personalizado
Tubo quadrado de 50 × 50 mm × espessura de parede de 3 mm
Conexão de parafuso + conexão de pino espigão
Dimensão personalizada
Liga de alumínio + componentes de aço
Aplicativo
Instalação de tela LED curva interna
A estrutura de suporte LED curva e plana pode ser usada para:
A estrutura de suporte de LED curva e plana adota uma combinação de conexão de parafuso e conexão de pino de torneira.
Este método de conexão híbrida fornece:
Instalação Eficiente
Diferentes seções estruturais podem ser montadas rapidamente de acordo com os requisitos da tela LED.
Configuração flexível
O sistema pode alternar entre layouts de LED curvos e planos ajustando os componentes de suporte.
Transporte Fácil
A estrutura modular pode ser separada em componentes individuais para embalagem e transporte convenientes.
Considerações de Engenharia
Para estruturas de suporte de telas LED, o projeto final do sistema deve considerar:
Peso da tela LED;
Tamanho e distribuição da tela;
Requisitos de raio de curvatura;
Espaçamento da estrutura de suporte;
Estabilidade básica;
Força de conexão;
Ambiente de instalação;
Condições do terreno.
Para grandes instalações de telas LED ou estruturas curvas complexas, a verificação estrutural deve ser concluída de acordo com os requisitos do projeto.
1. Para que é usada a estrutura de suporte de tela LED curva e plana?
É usado principalmente para instalações de empilhamento de telas LED curvas internas e telas LED planas, fornecendo uma estrutura de suporte estável para sistemas de exibição profissionais.
2. Que material é usado para esta estrutura de suporte de LED?
A estrutura principal utiliza tubos quadrados de liga de alumínio, combinados com componentes de base de aço para suporte e estabilidade do solo.
3. Qual é a especificação do tubo da estrutura de alumínio?
A especificação padrão do tubo principal é um tubo quadrado de alumínio de 50 × 50 mm com espessura de parede de 3 mm.
4. Qual sistema de conexão esta moldura de LED usa?
A estrutura usa conexão de parafuso e conexão de pino para obter montagem segura e configuração flexível.
5. Esta estrutura pode ser personalizada para diferentes formatos de tela LED?
Sim. A moldura pode ser personalizada de acordo com o raio curvo, tamanho da tela, altura de instalação e requisitos do projeto.
Aviso de projeto
Os desenhos representam configurações padrão personalizadas de estrutura de suporte para empilhamento de telas LED curvas e planas.
O desempenho estrutural real depende do projeto completo do sistema LED, do peso da tela, do método de conexão, do ambiente de instalação e dos requisitos do projeto.
Para instalações LED em grande escala ou estruturas curvas complexas, recomenda-se uma avaliação estrutural profissional de acordo com as condições reais de aplicação.
