peso da embalagem: 4000kg
volume de embalagem: 39cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 20,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 20,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 6pcs |
| Base de aço s | 6pcs |
| Seção superior s | 6pcs |
1. Marca do estágio do dragão, carga: 1000kg,
2. Comprimento da corrente: 25m,
3. Velocidade de elevação: 4m/min,
4. 380V-3frase-50Hz
5. Freio duplo
6. Corrente de carga G100, reunião 8: 1/10: 1 Fator de segurança.
7. Com 0,5m 4pin-16a Europa Plug
8. Propertício: IP54 | 6pcs |
| 1Control 8pcs, com maçaneta | 1pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 2,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 20,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 10,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 10,20 m de escada treliça | 16 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 32pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 32pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 571.36 | 1pcs |

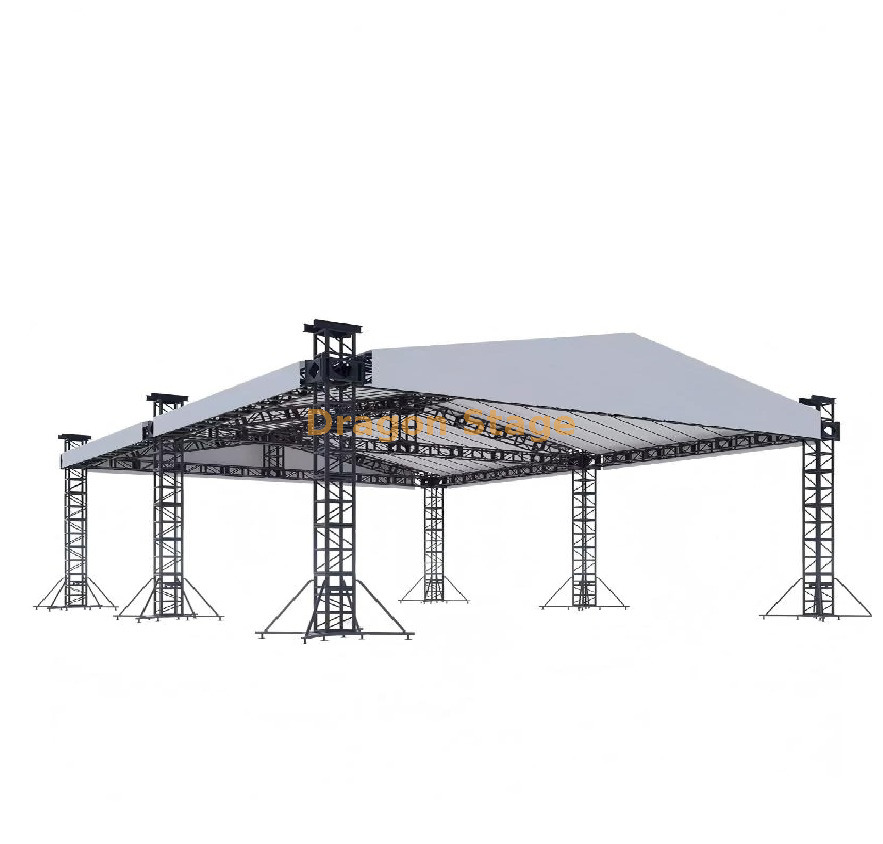

Compreendendo o básico: treliça de telhado de alumínio
A treliça de alumínio do palco, como o nome sugere, é uma estrutura leve e robusta que forma a cobertura do palco. Normalmente compreende:
Seções de treliça: São as peças individuais que constituem a estrutura da treliça. Eles geralmente são construídos a partir de perfis de alumínio extrudado que proporcionam alta relação resistência-peso.
Conectores: São os componentes que unem as seções da treliça, criando uma estrutura estável e rígida. Eles estão disponíveis em vários estilos, incluindo pino e clipe, aparafusados e outros, garantindo uma conexão segura.
Cintas Diagonais: São escoras adicionais que adicionam estabilidade e evitam que a treliça dobre ou deforme sob tensão. Eles são cruciais para garantir a integridade estrutural do telhado.
Material de cobertura: Uma variedade de materiais pode ser usada para a cobertura, dependendo dos requisitos específicos do concerto. As opções comuns incluem coberturas de tecido, folhas de PVC e painéis de policarbonato.
As vantagens da treliça de telhado de alumínio
Por que escolher uma treliça de telhado de alumínio para um concerto em grande escala? A resposta está nas suas inúmeras vantagens:
Leve: A natureza leve do alumínio facilita o transporte, a montagem e a desmontagem, simplificando a logística e reduzindo os custos de mão de obra.
Alta Resistência: Apesar de sua leveza, o alumínio possui uma resistência impressionante, capaz de suportar cargas pesadas como sistemas de som, equipamentos de iluminação e telas de vídeo.
Resistência à corrosão: O alumínio é naturalmente resistente à corrosão, tornando-o ideal para eventos ao ar livre onde pode ser exposto a condições climáticas adversas.
Versatilidade: A treliça de telhado de alumínio pode ser configurada em uma variedade de formas e tamanhos para acomodar qualquer projeto de palco, incluindo vários níveis, seções curvas e geometrias complexas.
Reutilização: Após o concerto, a treliça pode ser desmontada e armazenada para eventos futuros, tornando-se um investimento rentável.
Considerações de construção para uma treliça de 20x20x10m
Construir uma treliça de telhado de alumínio de 20x20x10m requer planejamento e execução cuidadosos:
Projeto e Engenharia: Um engenheiro estrutural qualificado deve projetar a treliça para garantir que ela atenda aos códigos de construção locais e possa suportar com segurança as cargas pretendidas.
Capacidade de carga: Determine o peso total do palco, equipamentos e pessoal para calcular a capacidade de carga necessária da treliça.
Condições do solo: Analise as condições do solo no local do concerto para garantir que a base do palco possa suportar o peso e as forças que sofrerá.
Cargas de Vento: Considere as cargas de vento potenciais no local do evento para determinar os requisitos de resistência ao vento da treliça.
Iluminação e Sonorização: Planejar a integração dos sistemas de iluminação e sonorização, garantindo suporte adequado e acessibilidade para fiação e rigging.
Segurança é fundamental
A segurança é fundamental ao construir e utilizar uma treliça de telhado de alumínio em grande escala. Aqui está o que você deve ter em mente:
Instalação Profissional: Somente profissionais treinados e certificados devem realizar a montagem e desmontagem da treliça.
Inspeções Regulares: A treliça deve ser inspecionada regularmente quanto a qualquer dano ou desgaste.
Manutenção adequada: Os procedimentos de manutenção devem ser seguidos diligentemente para garantir que a treliça permaneça em boas condições e tenha um desempenho ideal.
Conclusão: Construindo uma Experiência de Concerto de Sucesso
Uma treliça de alumínio bem projetada e habilmente construída é um componente chave na criação de uma experiência de concerto espetacular. Sua natureza leve, robusta e adaptabilidade fazem dele uma escolha confiável para eventos de grande escala. Ao aderir aos protocolos adequados de projeto, engenharia, construção e segurança, os organizadores do evento podem garantir um palco que não apenas apoia o desempenho, mas também contribui para a segurança geral e o sucesso do evento.
Lembre-se, uma experiência de concerto memorável vai além da música – trata-se da atmosfera geral, do visual e da confiança que advém de saber que o palco é uma base sólida para um show inesquecível.
