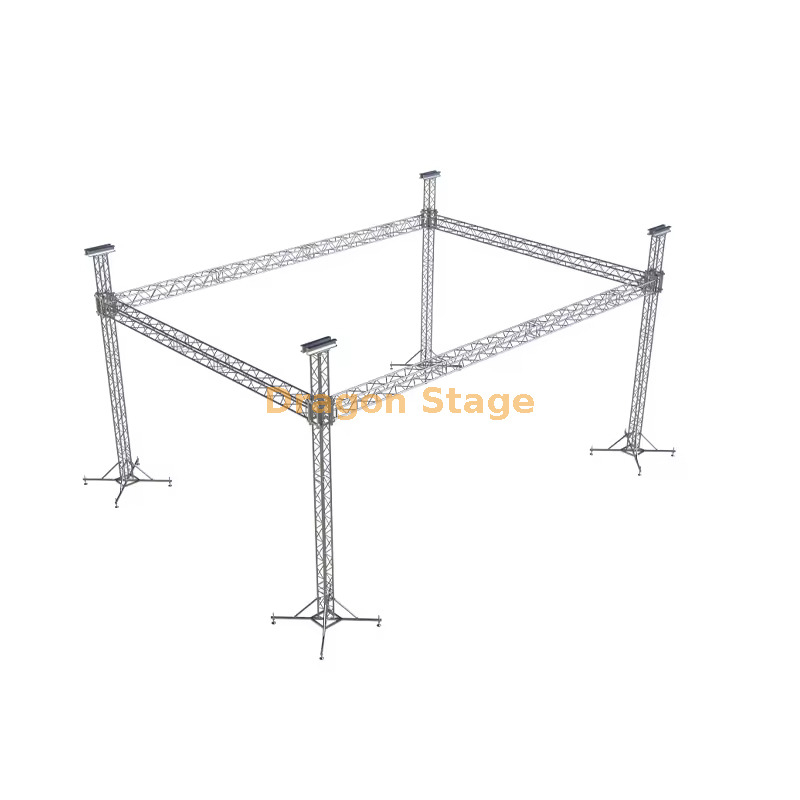

Sistema de treliça de iluminação de caixa de alumínio resistente 20x10x7m para eventos internos
1. Introdução: A necessidade de equipamentos internos de alta capacidade
Para grandes produções internas – como exposições corporativas, produções teatrais de grande escala e eventos de arena – o requisito é um sistema de aparelhamento maciço e estruturalmente certificado, capaz de abranger distâncias significativas e suportar cargas substanciais de iluminação e vídeo. O sistema de treliça de iluminação de caixa de alumínio DragonStage 20m (L) x 10m (P) x 7m (A) foi projetado com precisão para atender a essas demandas.
Esta estrutura de treliça resistente fornece uma estrutura imponente e profissional (200 metros quadrados de espaço aéreo) para instalações internas de alto impacto, garantindo distribuição máxima de carga, montagem rápida e conformidade com os rigorosos padrões de segurança exigidos para locais públicos.
2. Solução técnica para desafios de montagem em ampla extensão
Os organizadores de eventos internos frequentemente enfrentam dificuldades com a logística de implantação segura de iluminação pesada, paredes de LED e conjuntos de som em grandes vãos, sem utilizar suportes de coluna internos que obstruam a visão. A principal preocupação é a falha estrutural sob cargas pesadas e concentradas.
A solução da DragonStage é um sistema de treliça em caixa de alumínio meticulosamente detalhado e de alta resistência. O projeto utiliza estrategicamente dois tamanhos diferentes de treliça para serviços pesados:
Vigas principais (vãos de 20m e 10m): Utilize a treliça quadrada CS500x600 para serviço extrapesado .
Pilares (7m de altura): Utilize a treliça quadrada CS389x389 de alta carga para estabilidade vertical.
As dimensões principais do tubo de $mathbf{50 imes 3.0 ext{mm}}$ em todos os componentes primários garantem rigidez e capacidade de carga superiores em toda a extensão expansiva de $mathbf{20m imes 10m}$ do sistema. Esta abordagem de engenharia permite a suspensão confiável e certificada de elementos técnicos complexos de produção (Fonte: https://en.wikipedia.org/wiki/Box_truss ).
3. Divisão dos componentes principais para uma montagem segura e eficiente
O sistema de treliça de iluminação de caixa 20x10x7m é entregue como um kit abrangente, projetado para configuração rápida e controlada em ambientes internos controlados.
Conexões e componentes de torneira para serviços pesados
O sistema conta com um método de conexão segura por torneira, apresentando componentes especializados para integração vertical e horizontal:
Aparelhamento do pilar: Os quatro pilares de 6m são equipados com Spigot Sleeve Block M e Steel Base M , que fornecem suporte estável ao solo e um caminho de elevação controlado.
Controle de elevação: Quatro talhas manuais (BA05, 2 toneladas) e eslingas de fibra (BA04, 2 toneladas, 3m) estão incluídas para gerenciar a elevação segura e controlada da grade principal do telhado, uma etapa não negociável no equipamento profissional.
Estabilidade aprimorada: 16 estabilizadores longos são usados para aumentar significativamente a pegada da base, evitando tombamento e garantindo estabilidade máxima para a estrutura de 7 m de altura.
Inventário detalhado de treliças para vãos exatos
O sistema é configurado usando comprimentos específicos de treliça para serviço pesado para atingir o vão livre de $20 milhões x 10m$:
| Item | Tamanho da treliça | Tubo principal | Comprimentos (Qtd) |
| Viga Frontal de 20,00m (2 conjuntos) | CS500x600 | $ 50 ves 3,0 exto{mm}$ | $3,00 exto{m} (12) / 2,00 exto{m} (2)$ |
| Viga Lateral de 10,00m (2 conjuntos) | CS500x600 | $ 50 ves 3,0 exto{mm}$ | $3,00 exto{m} (6) / 1,00 exto{m} (2)$ |
| Pilares de 6,00m (4 conjuntos) | CS389x389 | $ 50 ves 3,0 exto{mm}$ | $3,00 exto{m} (8)$ |
Essa divisão precisa minimiza a confusão de estoque e otimiza a resistência do sistema para sua grande e clara extensão.
4. Perguntas frequentes práticas para especialistas em rigging
| Pergunta | Responder |
| P: Qual é o tamanho total da estrutura de treliça? | A área total é de 20 m de largura, 10 m de profundidade e 7 m de altura , proporcionando 200 metros quadrados de espaço para montagem aérea. |
| P: Qual é a vantagem de usar dois tamanhos de treliça diferentes? | Usar o CS500x600 mais pesado para os longos vãos horizontais e o forte CS389x389 para os pilares verticais otimiza a capacidade de carga ao longo do vão e o peso/estabilidade para a altura. |
| P: O equipamento de elevação é fornecido com o sistema? | Sim, o pacote inclui quatro de 2 toneladas talhas manuais e eslingas de fibra certificadas para construção e desmontagem seguras e controladas. |
| P: Quais são os requisitos logísticos totais? | Todo o sistema tem peso de embalagem de 1.530kg e volume de embalagem de 19cbm , permitindo um transporte eficiente e econômico entre os locais do evento. |
5. Forte apelo à ação (CTA)
Eleve o seu próximo evento com uma estrutura suspensa enorme, segura e facilmente implantável.
Contate a equipe técnica da DragonStage hoje para confirmar as especificações de suporte de carga para a treliça de iluminação de caixa de alumínio 20x10x7m e garantir o equipamento certificado para seu próximo cronograma de produção interna.
